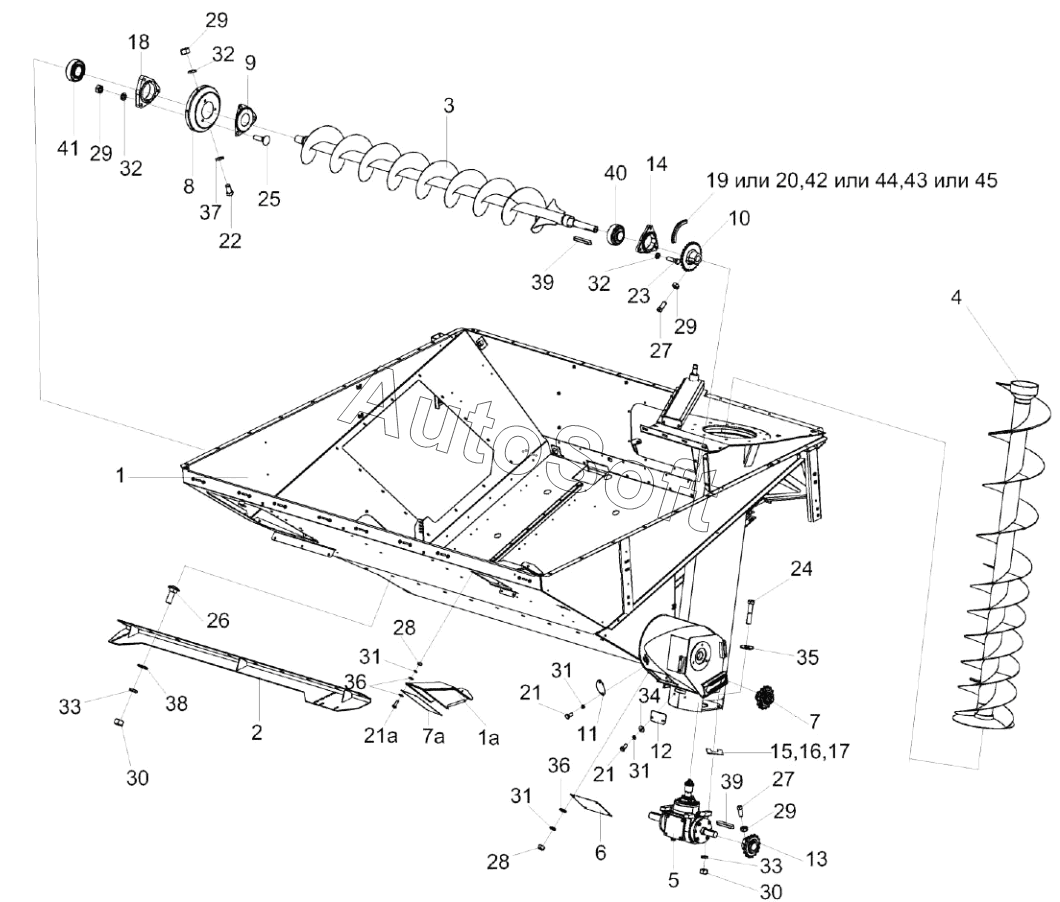

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Бункер КЗК-3321-1-0203010 (лист 1)
КЗК-3321-1-0203010
1
1а
2
3
4
5
6
7
7а
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21а
22
23
24
25
26
27
27
28
28
29
29
29
29
30
30
31
31
31
31
32
32
32
33
33
34
35
36
36
37
38
39
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-3321-1-0203010 | К***0 | Бункер | |
| 1 | К***0 | Основание | |
| 10 | К***6 | Звездочка | |
| 11 | К***1 | Крышка | |
| 12 | К***А | Крышка | |
| 13 | К***9 | Звездочка | |
| 14 | К***А | Корпус подшипника | |
| 15 | К***3 | Шайба | |
| 16 | К***1 | Шайба | |
| 17 | К***2 | Шайба | |
| 18 | К***3 | Корпус | |
| 19 | Ц***7 | Цепь | |
| 1а | К***0 | Пробоотборник | |
| 2 | К***0 | Опора | |
| 20 | Ц***3 | Цепь | |
| 21 | Б***6 | Болт М8-6eх16-7796 | |
| 21а | Б***6 | Болт М8-6eх20-7796 | |
| 22 | Б***6 | Болт М10-6eх20-7796 | |
| 23 | Б***6 | Болт | |
| 24 | Б***6 | Болт | |
| 25 | Б***2 | Болт | |
| 26 | Б***2 | Болт | |
| 27 | В***5 | Винт | |
| 28 | Г***5 | Гайка М8-6G-5915 | |
| 29 | Г***5 | Гайка М10-6G-5915 | |
| 3 | К***0 | Шнек | |
| 30 | Г***5 | Гайка М12-6G-5915 | |
| 31 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 32 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 33 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 34 | Ш***8 | Шайба | |
| 35 | Ш***8 | Шайба | |
| 36 | Ш***1 | Шайба | |
| 37 | Ш***1 | Шайба C.10.01-11371 | |
| 38 | Ш***1 | Шайба C.12.01-11371 | |
| 39 | Ш***0 | Шпонка | |
| 4 | К***0 | Шнек наклонный | |
| 40 | П***7 | Подшипник | |
| 41 | П***7 | Подшипник | |
| 42 | З***о | Звено к цепи | |
| 43 | З***о | Звено к цепи | |
| 44 | 1***6 | Звено | |
| 45 | 1***6 | ,Звено | |
| 5 | К***2 | Редуктор | |
| 6 | К***Б | Крышка | |
| 7 | К***Б | Звездочка | |
| 7а | К***1 | Фартук | |
| 8 | К***9 | Фланец | |
| 9 | К***1 | Крышка |
