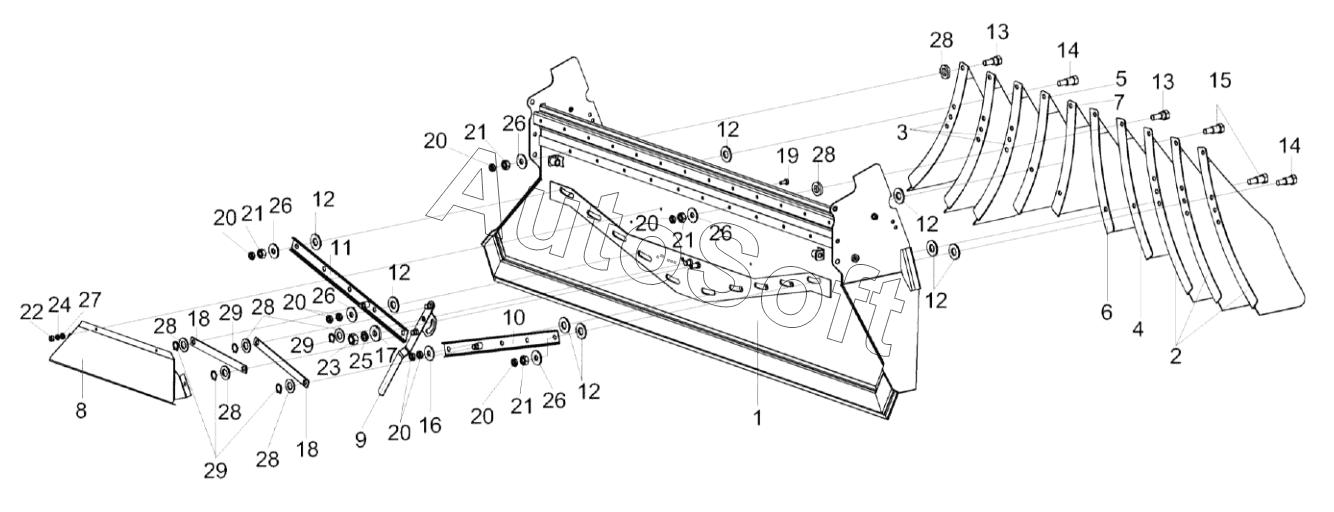

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Дефлектор КЗК-3219-0290020 (лист 1)
15
29
29
29
28
28
28
28
28
28
27
26
26
26
26
26
25
24
23
22
21
21
21
21
20
20
20
20
20
20
19
18
18
17
16
КЗК-3219-0290020
14
14
13
13
12
12
12
12
12
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-3219-0290020 | К***0 | Дефлектор | |
| 1 | К***A | Кожух | |
| 2 | К***0 | Лопатка | |
| 3 | К***1 | Лопатка | |
| 4 | К***0 | Лопатка | |
| 5 | К***1 | Лопатка | |
| 6 | К***0 | Лопатка | |
| 7 | К***1 | Лопатка | |
| 8 | К***0 | Крышка | |
| 9 | К***0 | Рукоятка | |
| 10 | К***0 | Планка регулировочная | |
| 11 | К***1 | Планка регулировочная | |
| 12 | К***2 | Шайба | |
| 13 | К***6 | Болт специальный | |
| 14 | К***7 | Болт специальный | |
| 15 | К***1 | Болт специальный | |
| 16 | К***2 | Шайба | |
| 17 | К***2 | Шайба | |
| 18 | К***6 | Планка | |
| 19 | Б***8 | Болт | |
| 20 | Г***6 | Гайка | |
| 21 | Г***5 | Гайка М10-6G - 5915 | |
| 22 | Г***5 | Гайка М6-6G - 5915 | |
| 23 | Г***5 | Гайка | |
| 24 | Ш***2 | Шайба 6Т 65Г - 6402 | |
| 25 | Ш***2 | Шайба 12Т 65Г - 6402 | |
| 26 | Ш***8 | Шайба | |
| 27 | Ш***1 | Шайба | |
| 28 | Ш***1 | Шайба | |
| 29 | К***2 | Кольцо |
