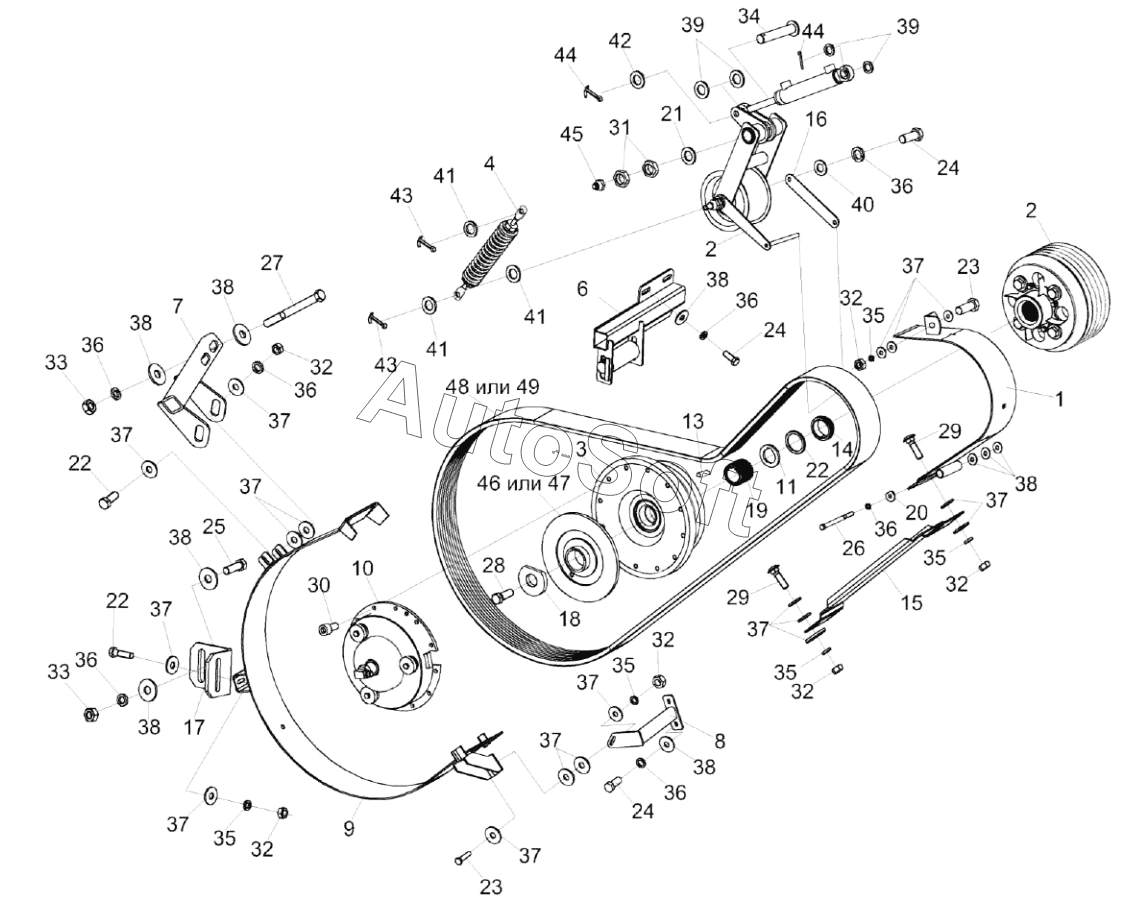

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Привод главного контрпривода КЗК-3321-0220000-01
38
38
38
38
38
38
38
26
27
28
29
29
30
31
32
32
32
32
32
32
33
33
34
35
35
35
35
35
36
36
36
36
36
36
36
37
37
37
37
37
37
37
37
37
37
37
25
39
39
40
41
41
41
42
43
43
44
44
45
46
47
48
49
13
1
2
2
3
4
5
6
7
8
9
10
11
12
КЗК-3321-0220000-01
14
15
16
17
18
19
20
21
22
22
22
23
23
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-3321-0220000-01 | К***1 | Привод главного контрпривода | |
| 1 | К***0 | Щиток | |
| 2 | К***0 | Шкив | |
| 3 | К***1 | Шкив | |
| 4 | К***0 | Пружина | |
| 5 | К***0 | Рычаг | |
| 6 | К***0 | Ограничитель | |
| 7 | К***0 | Кронштейн | |
| 8 | К***1 | Опора | |
| 9 | К***0 | Щиток | |
| 10 | К***0 | Гидромуфта | |
| 11 | К***9 | Кольцо | |
| 12 | К***2 | Шайба | |
| 13 | К***3 | Шпонка | |
| 14 | К***4 | Втулка | |
| 15 | К***6 | Щиток | |
| 16 | К***3 | Серьга | |
| 17 | К***4 | Уголок | |
| 18 | К***5 | Кольцо | |
| 19 | К***А | Проставка | |
| 20 | К***7 | Шайба | |
| 21 | К***1 | Шайба | |
| 22 | Б***6 | Болт М8-6eх30-7796 | |
| 23 | Б***6 | Болт | |
| 24 | Б***6 | Болт М10-6eх25-7796 | |
| 25 | Б***6 | Болт | |
| 26 | Б***6 | Болт | |
| 27 | Б***6 | Болт | |
| 28 | Б***6 | Болт | |
| 29 | Б***2 | Болт | |
| 30 | В***8 | Винт | |
| 31 | Г***6 | Гайка М20-6G-2526 | |
| 32 | Г***5 | Гайка М8-6G-5915 | |
| 33 | Г***5 | Гайка М10-6G-5915 | |
| 34 | О***0 | Ось | |
| 35 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 36 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 37 | Ш***8 | Шайба С.8.01-6958 | |
| 38 | Ш***8 | Шайба С.10.01-6958 | |
| 39 | Ш***9 | Шайба 20.01-9649 | |
| 40 | Ш***1 | Шайба С.10.01-11371 | |
| 41 | Ш***1 | Шайба С.16.01-11371 | |
| 42 | Ш***1 | Шайба С.20.01-11371 | |
| 43 | Ш***7 | Шплинт 4х25-397 | |
| 44 | Ш***7 | Шплинт 5х32-397 | |
| 45 | М***3 | Масленка | |
| 46 | 6***0 | Диск сцепления | |
| 47 | 2***1 | Диск ведомый сцепления | |
| 48 | Р***a | Ремень | |
| 49 | Р***A | Ремень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
