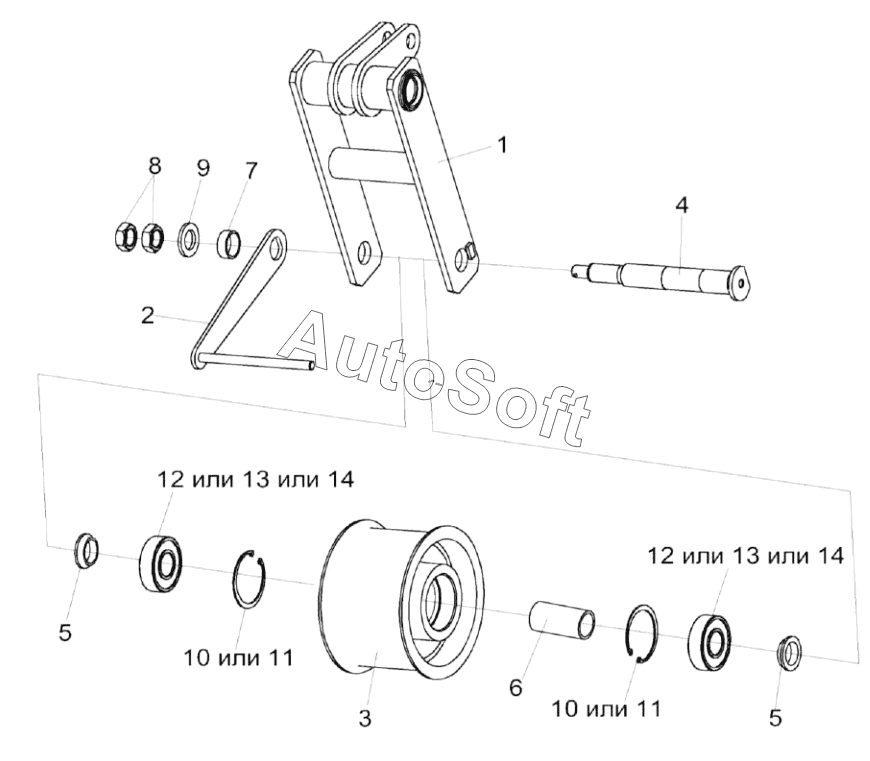

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Рычаг КЗК-12-3-0220210
7
14
14
14
14
13
13
12
12
11
11
10
10
9
8
КЗК-12-3-0220210
6
5
5
4
3
2
1
КЗК-16-1-0220080
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-3-0220210 | К***0 | Рычаг | |
| КЗК-16-1-0220080 | К***0 | Ролик | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Серьга | |
| 3 | К***A | Ролик | |
| 4 | К***2 | Ось | |
| 5 | К***5 | Втулка | |
| 6 | К***A | Втулка | |
| 7 | К***2 | Втулка | |
| 8 | Г***6 | Гайка М24х2-6G-2526 | |
| 9 | Ш***1 | Шайба С.24.01–11371 | |
| 10 | К***1 | Кольцо В72-13941 | |
| 11 | К***3 | Кольцо В72-13943 | |
| 12 | П***1 | Подшипник | |
| 13 | П***R | Подшипник | |
| 14 | П***E | Подшипник | |
| 14 | П***K | Подшипник |
