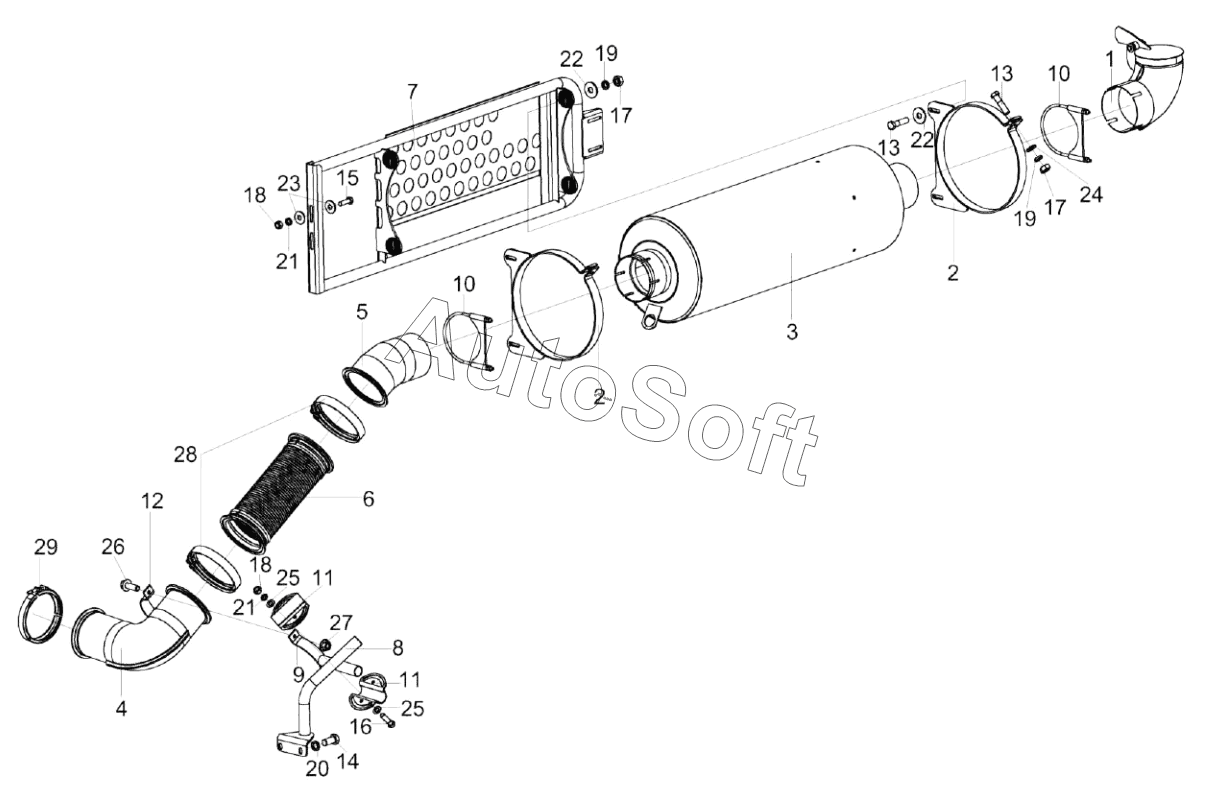

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Установка глушителя КЗК-3321-1-0106060А
15
29
28
27
26
25
24
23
22
22
21
21
20
19
19
18
18
17
17
16
КЗК-3321-1-0106060А
14
13
13
12
11
11
10
10
9
8
7
6
5
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-3321-1-0106060А | К***А | Установка глушителя | |
| 1 | К***0 | Труба | |
| 2 | К***0 | Хомут | |
| 3 | К***0 | Глушитель | |
| 4 | К***0 | Труба выпускная | |
| 5 | К***0 | Труба выпускная | |
| 6 | К***0 | Металлорукав | |
| 7 | К***0 | Ограждение | |
| 8 | К***0 | Стойка | |
| 9 | К***0 | Хомут | |
| 10 | К***6 | Хомут | |
| 11 | К***7 | Кронштейн | |
| 12 | У***1 | Хомут | |
| 13 | Б***6 | Болт | |
| 14 | Б***6 | Болт | |
| 15 | Б***6 | Болт | |
| 16 | Б***6 | Болт | |
| 17 | Г***5 | Гайка М10-6G - 5915 | |
| 18 | Г***5 | Гайка М8-6G - 5915 | |
| 19 | Ш***2 | Шайба 10Т 65Г - 6402 | |
| 20 | Ш***2 | Шайба | |
| 21 | Ш***2 | Шайба 8Т 65Г - 6402 | |
| 22 | Ш***8 | Шайба | |
| 23 | Ш***8 | Шайба | |
| 24 | Ш***1 | Шайба | |
| 25 | Ш***1 | Шайба | |
| 26 | Б***G | Болт | |
| 27 | Г***G | Гайка | |
| 28 | 0***7 | Хомут V-образный | |
| 29 | 1***7 | Хомут патрубка выпускной системы |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
