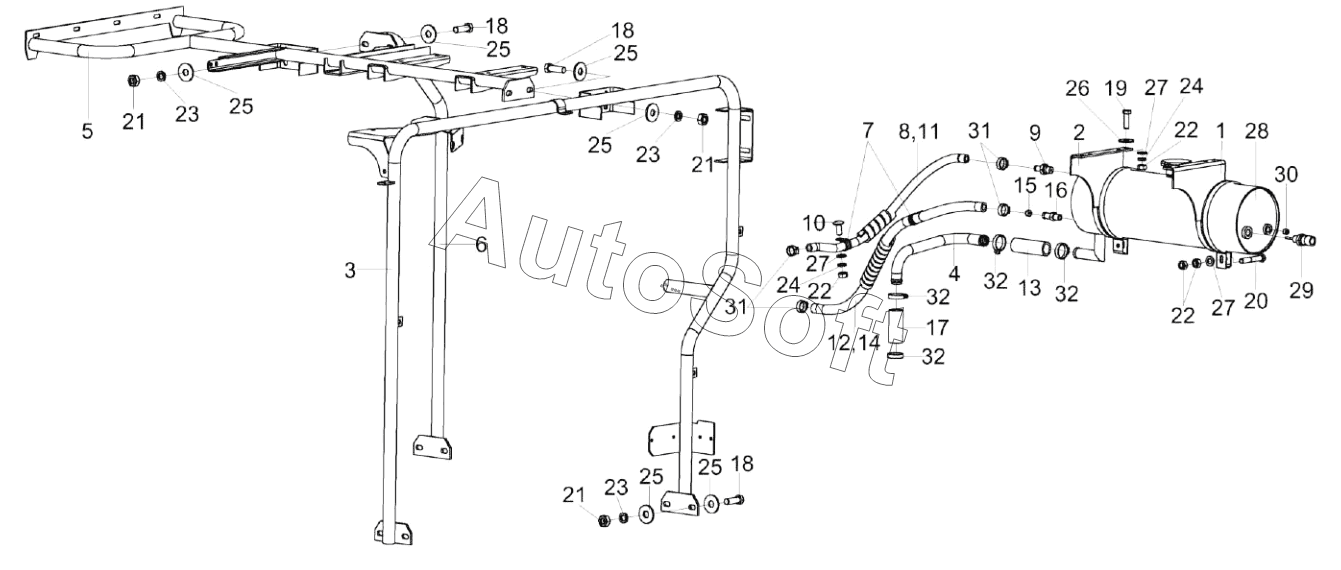

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Установка бачка расширительного КЗК-3321-1-0106070А
25
25
25
25
25
25
17
18
18
18
19
20
21
21
21
22
22
22
23
23
23
24
24
16
26
27
27
27
28
29
30
31
31
32
32
32
32
КЗК-3321-1-0106070А
КЗК-3321-1-0106070А
КЗК-3321-1-0106070А
КЗК-3321-1-0106070А
КЗК-3321-1-0106070А
КЗК-3321-1-0106070А
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-3321-1-0106070А | К***А | Установка бачка расширительного | |
| 1 | К***А | Хомут | |
| 2 | К***1 | Хомут | |
| 3 | К***А | Опора | |
| 4 | К***0 | Труба водяная | |
| 5 | К***0 | Опора | |
| 6 | К***0 | Опора | |
| 7 | К***3 | Хомут | |
| 8 | К***2 | Рукав | |
| 9 | К***4 | Штуцер бачка | |
| 10 | К***1 | Болт | |
| 11 | О***7 | Оплетка | |
| 12 | О***1 | Оплетка | |
| 13 | Р***5 | Рукав | |
| 14 | С***7 | Рукав | |
| 15 | У***6 | Дроссель | |
| 16 | У***4 | Штуцер | |
| 17 | У***3 | Рукав | |
| 18 | Б***6 | Болт | |
| 19 | Б***6 | Болт | |
| 20 | Б***6 | Болт | |
| 21 | Г***5 | Гайка М10-6G - 5915 | |
| 22 | Г***5 | Гайка М8-6G - 5915 | |
| 23 | Ш***2 | Шайба 10Т 65Г - 6402 | |
| 24 | Ш***2 | Шайба 8Т 65Г - 6402 | |
| 25 | Ш***8 | Шайба | |
| 26 | Ш***8 | Шайба | |
| 27 | Ш***1 | Шайба | |
| 28 | Б***0 | Бак расширительный | |
| 29 | Д***К | Датчик-гидросигнализатор | |
| 30 | П***9 | Пробка | |
| 31 | T***2 | Хомут червячный | |
| 32 | T***2 | Хомут червячный TORRO 25-40/9 C7W2 |
