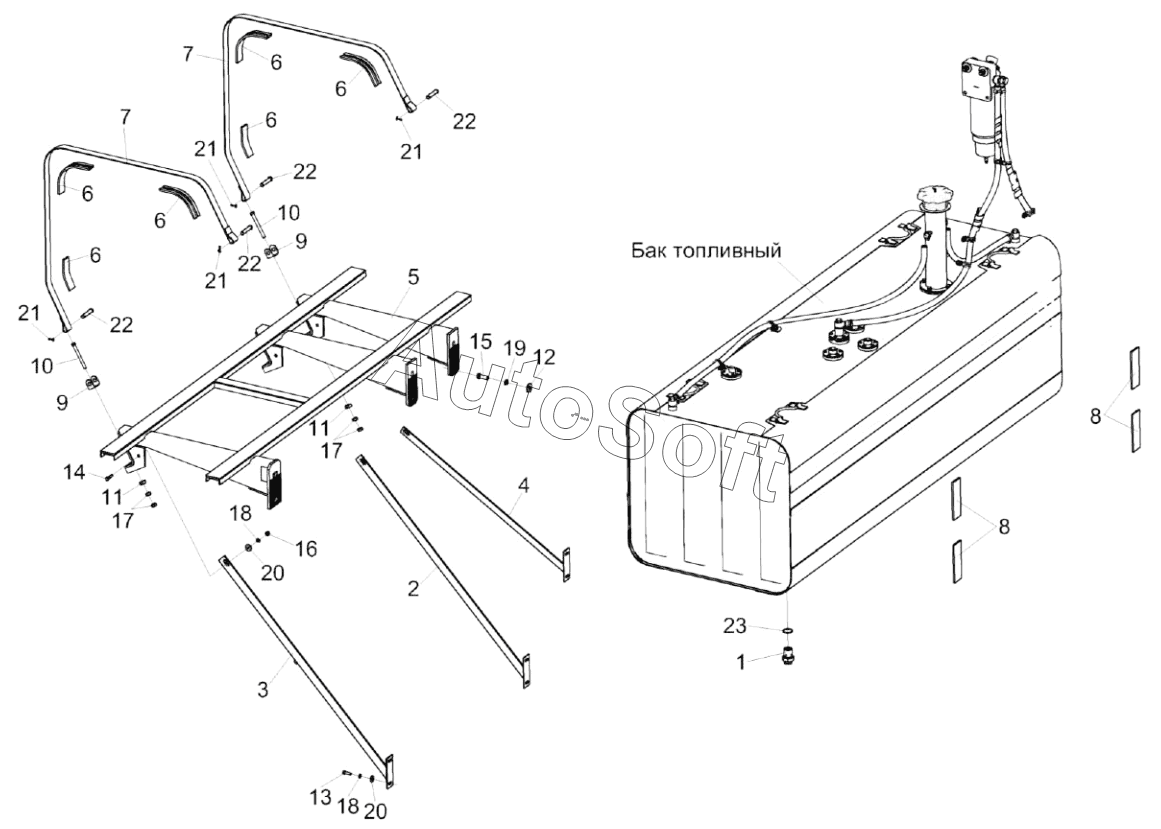

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Установка топливного оборудования КЗК-3321-2-0126600 (лист 2)
12
23
22
22
22
22
21
21
21
21
20
20
19
18
18
17
17
16
15
14
13
КЗК-3321-2-0126600
11
11
10
10
9
9
8
8
7
7
6
6
6
6
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-3321-2-0126600 | К***0 | Установка топливного оборудования | |
| 1 | К***0 | Клапан сливной | |
| 2 | К***0 | Раскос | |
| 3 | К***0 | Раскос | |
| 4 | К***0 | Раскос | |
| 5 | К***0 | Рама | |
| 6 | К***2 | Уплотнитель | |
| 7 | К***1 | Хомут | |
| 8 | К***7 | Прокладка | |
| 9 | К***А | Кронштейн | |
| 10 | К***5 | Болт | |
| 11 | К***6 | Шайба | |
| 12 | К***2 | Шайба | |
| 13 | Б***6 | Болт М8-6eх25-7796 | |
| 14 | Б***6 | Болт | |
| 15 | Б***6 | Болт | |
| 16 | Г***5 | Гайка М8-6G-5915 | |
| 17 | Г***5 | Гайка М10-6G-5915 | |
| 18 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 19 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 20 | Ш***8 | Шайба | |
| 21 | Ш***7 | Шплинт 3,2х18-397 | |
| 22 | О***0 | Ось | |
| 23 | П***8 | Прокладка |
