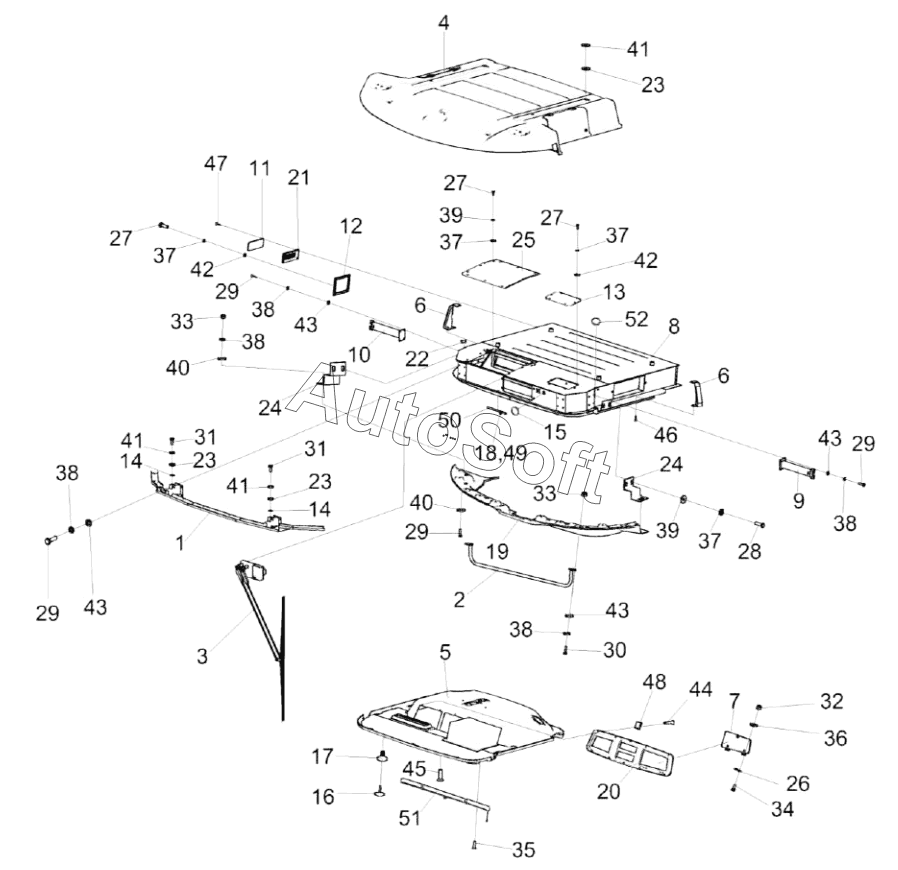

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Кабина УКЗ-01-0101000 (лист 3)
37
37
37
37
22
23
23
23
24
24
25
26
27
27
27
28
29
29
29
29
30
31
31
32
33
33
34
35
36
21
38
38
38
38
38
39
39
40
40
41
41
41
42
42
43
43
43
43
44
45
46
47
48
49
50
51
52
5
УКЗ-01-0101010
УКЗ-01-0101090
УКЗ-01-0101120
УКЗ-01-0101130
УКЗ-01-0101140
УКЗ-01-0101150
УКЗ-01-0101170
УКЗ-01-0101170-01
УКЗ-01-0101180
УКЗ-01-0101210
УКЗ-01-0101220
1
2
3
4
УКЗ-01-0101000
6
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УКЗ-01-0101000 | У***0 | Кабина | |
| УКЗ-01-0101010 | У***0 | Установка потолка | |
| УКЗ-01-0101090 | У***0 | Установка панели | |
| УКЗ-01-0101120 | У***0 | Установка крышки | |
| УКЗ-01-0101130 | У***0 | Установка крышки | |
| УКЗ-01-0101140 | У***0 | Установка крышки | |
| УКЗ-01-0101150 | У***0 | Установка фародержателя | |
| УКЗ-01-0101170 | У***0 | Установка кронштейна | |
| УКЗ-01-0101170-01 | У***1 | Установка кронштейна | |
| УКЗ-01-0101180 | У***0 | Установка клапана | |
| УКЗ-01-0101210 | У***0 | Установка кронштейна | |
| УКЗ-01-0101220 | У***0 | Установка поручня | |
| 1 | К***0 | Фародержатель | |
| 2 | К***0 | Поручень | |
| 3 | У***0 | Установка стеклоочистителя | |
| 4 | У***0 | Крыша | |
| 5 | У***0 | Потолок | |
| 6 | У***0 | Опора | |
| 7 | У***0 | Крышка | |
| 8 | У***0 | Каркас | |
| 9 | К***0 | Кронштейн | |
| 10 | К***1 | Кронштейн | |
| 11 | К***0 | Клапан | |
| 12 | К***0 | Крышка | |
| 13 | С***0 | Люк | |
| 14 | К***1 | Прокладка | |
| 15 | У***3 | Заглушка | |
| 16 | К***4 | Держатель | |
| 17 | К***4 | Фиксатор | |
| 18 | Т***а | Трубка | |
| 19 | У***5 | Молдинг | |
| 20 | У***2 | Панель | |
| 21 | К***9 | Фильтр | |
| 22 | К***1 | Втулка | |
| 23 | С***8 | Прокладка | |
| 24 | К***5 | Кронштейн | |
| 25 | У***1 | Крышка | |
| 26 | У***6 | Накладка | |
| 27 | Б***8 | Болт М6-6eх20-7798 | |
| 28 | Б***8 | Болт М6-6eх16-7798 | |
| 29 | Б***6 | Болт М8-6eх25-7796 | |
| 30 | Б***6 | Болт М8-6eх30-7796 | |
| 31 | Б***6 | Болт | |
| 32 | Г***7 | Гайка | |
| 33 | Г***5 | Гайка М8-5915 | |
| 34 | В***3 | Винт | |
| 35 | В***5 | Винт | |
| 36 | Ш***2 | Шайба 4 65Г – 6402 | |
| 37 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 38 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 39 | Ш***8 | Шайба | |
| 40 | Ш***8 | Шайба | |
| 41 | Ш***8 | Шайба | |
| 42 | Ш***1 | Шайба C.6.01-11371 | |
| 43 | Ш***1 | Шайба | |
| 44 | В***0 | Винт | |
| 45 | В***9 | Винт | |
| 46 | В***3 | Винт | |
| 47 | В***5 | Винт | |
| 48 | 6***4 | Держатель | |
| 49 | А***1 | Клапан | |
| 50 | Л***а | Лента стяжная зубчатая | |
| 51 | 2***8 | Шторка солнцезащитная | |
| 52 | Р***5 | Заглушка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
