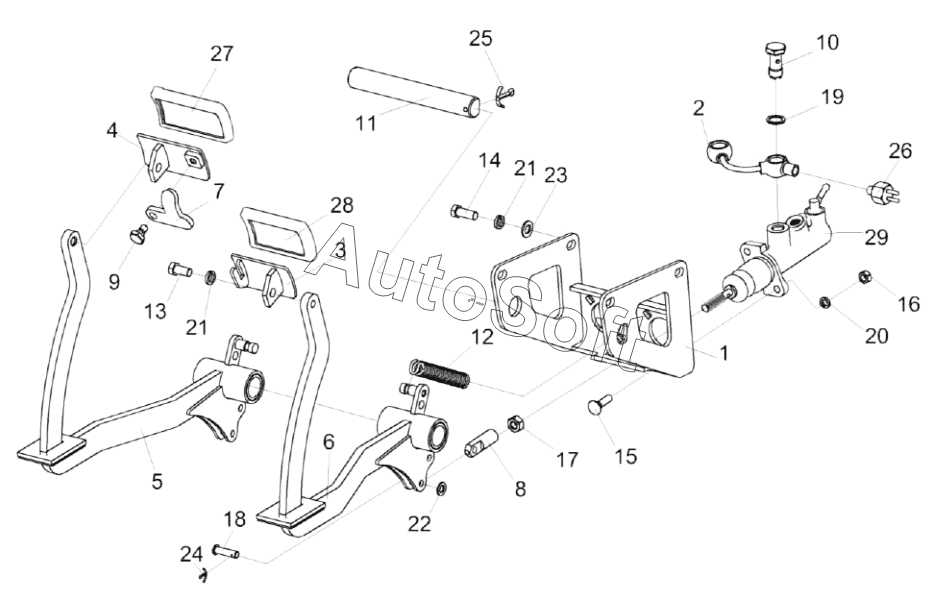

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Блок педалей УКЗ-01-0263100
15
29
28
27
26
25
24
23
22
21
21
20
19
18
17
16
УКЗ-01-0263100
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УКЗ-01-0263100 | У***0 | Блок педалей | |
| 1 | У***0 | Кронштейн | |
| 2 | У***0 | Перемычка | |
| 3 | У***0 | Педаль | |
| 4 | У***0 | Педаль | |
| 5 | У***0 | Рычаг | |
| 6 | У***1 | Рычаг | |
| 7 | У***3 | Планка | |
| 8 | У***1 | Вилка | |
| 9 | У***2 | Болт | |
| 10 | У***3 | Болт | |
| 11 | У***2 | Ось | |
| 12 | У***А | Пружина | |
| 13 | Б***6 | Болт М10-6eх20-7796 | |
| 14 | Б***6 | Болт М10-6eх25-7796 | |
| 15 | Б***2 | Болт | |
| 16 | Г***5 | Гайка М8-6G-5915 | |
| 17 | Г***5 | Гайка М10-6G-5915 | |
| 18 | О***0 | Ось | |
| 19 | П***8 | Прокладка | |
| 20 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 21 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 22 | Ш***1 | Шайба | |
| 23 | Ш***1 | Шайба C.10.01-11371 | |
| 24 | Ш***7 | Шплинт 2х16-397 | |
| 25 | Ш***7 | Шплинт 5х32-397 | |
| 26 | В***Э | Выключатель света ''стоп'' гидравлический ВК12Б-Э | |
| 27 | А***2 | Накладка | |
| 28 | А***1 | Накладка | |
| 29 | 7***1 | Цилиндр главный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
