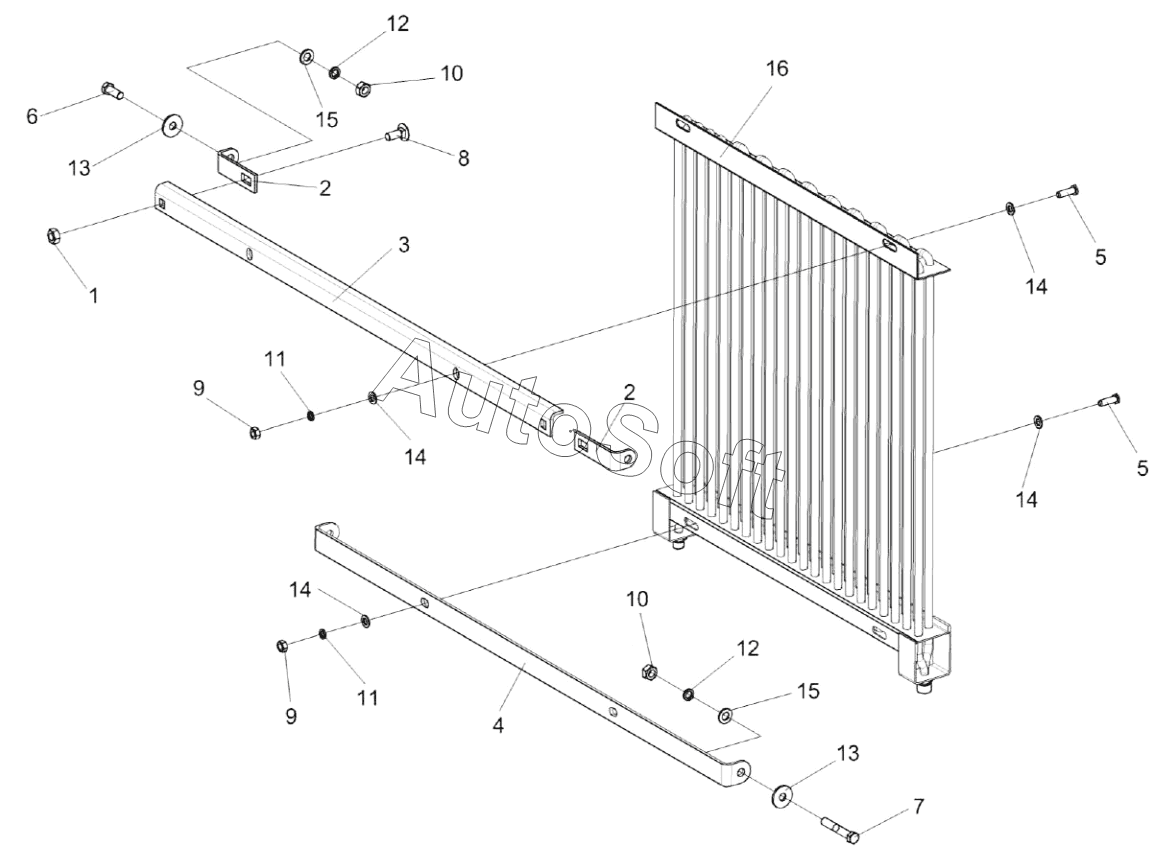

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Установка конденсатора КЗК-3219-0113080
8
16
15
14
14
14
14
13
13
12
12
11
11
10
10
9
9
КЗК-3219-0113080
7
6
5
5
4
3
2
2
1
КЗК-8-3-0113040
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-3219-0113080 | К***0 | Установка конденсатора | |
| КЗК-8-3-0113040 | К***0 | Установка конденсатора | |
| 1 | К***0 | Гайка-барашек | |
| 2 | К***6 | Кронштейн | |
| 3 | К***7 | Уголок | |
| 4 | К***8 | Кронштейн | |
| 5 | У***3 | Болт | |
| 6 | Б***6 | Болт | |
| 7 | Б***6 | Болт | |
| 8 | Б***2 | Болт | |
| 9 | Г***5 | Гайка М8-6G-5915 | |
| 10 | Г***5 | Гайка М10-6G-5915 | |
| 11 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 12 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 13 | Ш***8 | Шайба | |
| 14 | Ш***1 | Шайба | |
| 15 | Ш***1 | Шайба C.10.01-11371 | |
| 16 | 9***0 | Конденсатор |
