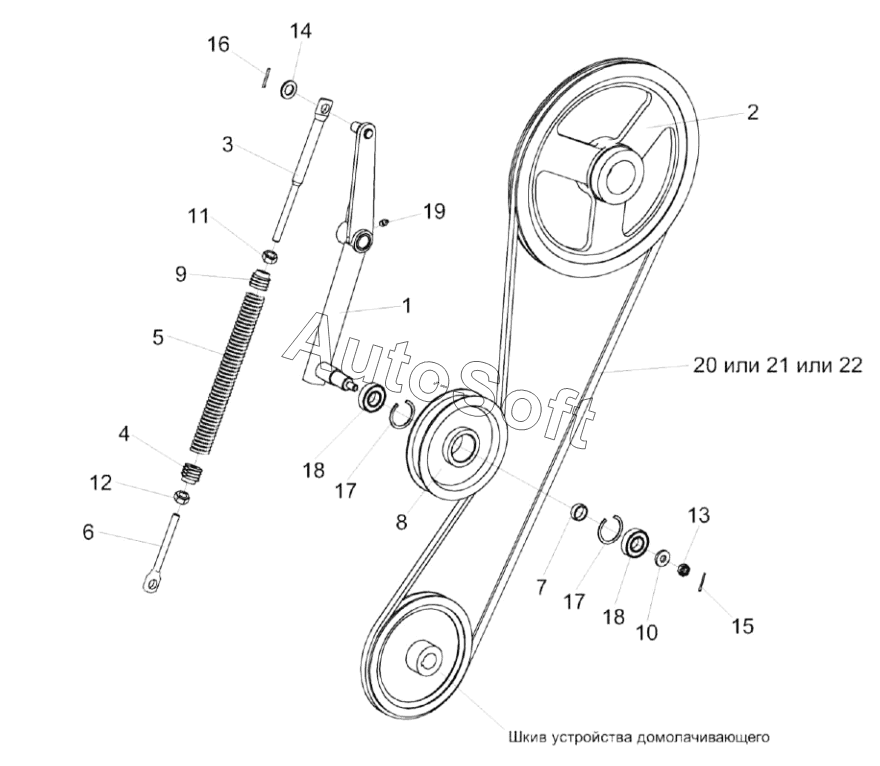

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Установка привода устройства домолачивающего
10
22
21
20
19
18
18
17
17
16
15
14
13
12
11
КЗК-3321-1-0205000
9
8
7
6
5
4
3
2
1
КЗК 0202850А-01
КЗК-12-0202600
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК 0202850А-01 | К***1 | Пружина | |
| КЗК-12-0202600 | К***0 | Рычаг | |
| КЗК-3321-1-0205000 | К***0 | Очистка | |
| 1 | К***0 | Рычаг | |
| 2 | К***1 | Шкив | |
| 3 | К***1 | Зацеп | |
| 4 | К***5 | Пробка | |
| 5 | К***А | Пружина | |
| 6 | К***1 | Зацеп | |
| 7 | К***8 | Втулка | |
| 8 | К***Б | Ролик | |
| 9 | К***1 | Пробка | |
| 10 | П***А | Шайба | |
| 11 | Г***6 | Гайка М12-6G-2526 | |
| 12 | Г***6 | Гайка | |
| 13 | Г***9 | Гайка М12-6G-5919 | |
| 14 | Ш***1 | Шайба С.18.01-11371 | |
| 15 | Ш***7 | Шплинт 3,2х25-397 | |
| 16 | Ш***7 | Шплинт 4х25-397 | |
| 17 | К***3 | Кольцо | |
| 18 | П***2 | Подшипник 180205-8882 | |
| 19 | М***3 | Масленка 1.2-19853 | |
| 20 | Р***i | Ремень | |
| 21 | Р***0 | Ремень | |
| 22 | Р***6 | Ремень |
