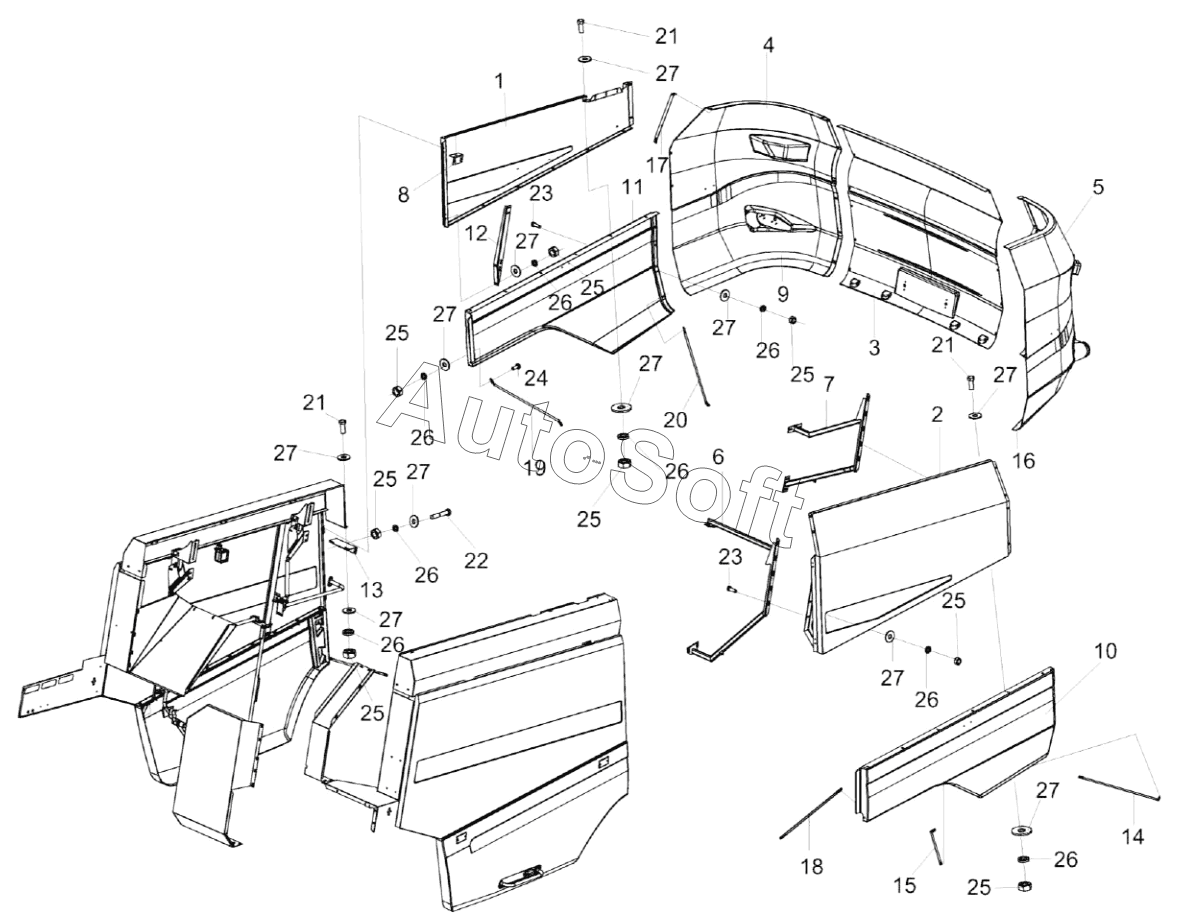

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Установка капотов и ограждений КЗК-3321-1-0128000 (лист 2)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
22
23
23
24
25
25
25
25
25
25
25
25
26
26
26
26
26
26
26
26
27
27
27
27
27
27
27
27
27
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-3321-1-0128000 | К***0 | Установка капотов и ограждений | |
| 1 | К***0 | Панель | |
| 2 | К***0 | Панель | |
| 3 | К***0 | Капот | |
| 4 | К***0 | Капот | |
| 5 | К***0 | Капот | |
| 6 | К***0 | Рамка | |
| 7 | К***0 | Рамка | |
| 8 | К***0 | Кронштейн | |
| 9 | К***А | Жесткость | |
| 10 | К***0 | Капот | |
| 11 | К***0 | Капот | |
| 12 | К***8 | Упор | |
| 13 | К***5 | Кронштейн | |
| 14 | К***6 | Раскос | |
| 15 | К***7 | Раскос | |
| 16 | К***А | Жесткость | |
| 17 | К***9 | Упор | |
| 18 | К***1 | Раскос | |
| 19 | К***2 | Раскос | |
| 20 | К***6 | Раскос | |
| 21 | Б***6 | Болт М8-6eх25-7796 | |
| 22 | Б***6 | Болт | |
| 23 | Б***2 | Болт | |
| 24 | Б***2 | Болт | |
| 25 | Г***5 | Гайка М8-6G-5915 | |
| 26 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 27 | Ш***8 | Шайба |
