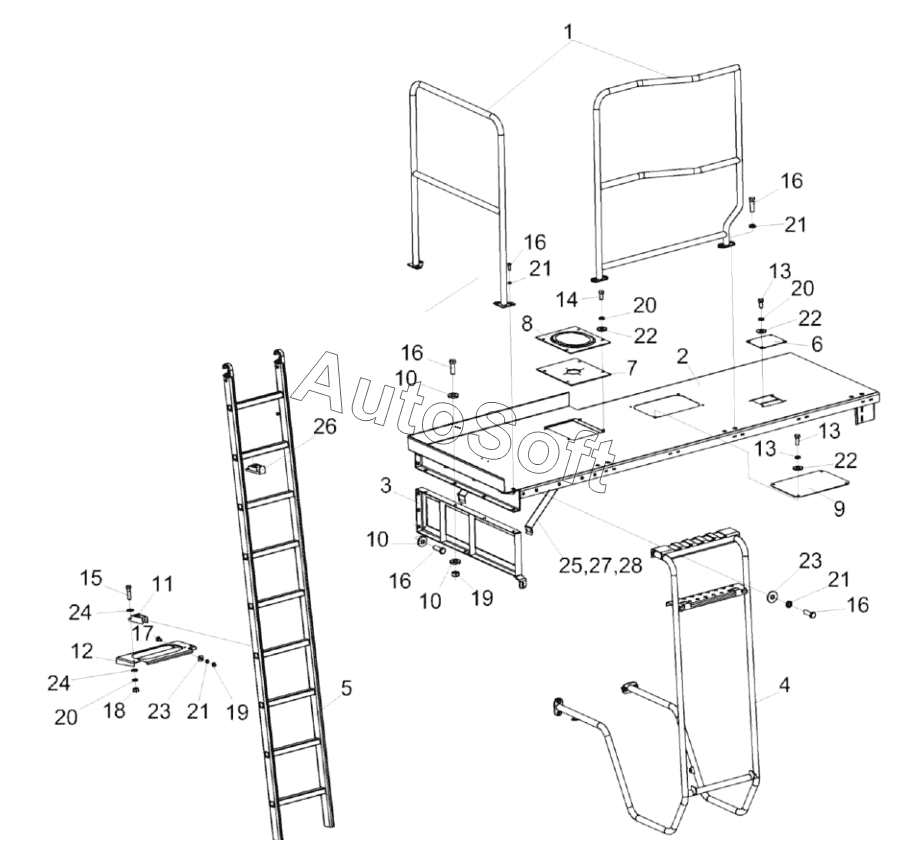

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Установка площадки обслуживания КЗК-3321-2-0131000
14
28
27
26
25
24
24
23
23
22
22
22
21
21
21
21
20
20
20
19
19
18
17
16
16
16
16
16
15
КЗК-3321-2-0131000
КЗК-3321-2-0131000
13
13
13
12
11
10
10
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-3321-2-0131000 | К***0 | Установка площадки обслуживания | |
| 1 | К***0 | Установка поручней | |
| 2 | К***А | Площадка | |
| 3 | К***0 | Опора | |
| 4 | К***0 | Установка поручня | |
| 5 | К***0 | Лестница | |
| 6 | К***Б | Крышка | |
| 7 | К***1 | Пластина | |
| 8 | К***3 | Крышка | |
| 9 | К***5 | Крышка | |
| 10 | К***4 | Шайба | |
| 11 | К***4 | Опора | |
| 12 | К***6 | Кронштейн | |
| 13 | Б***6 | Болт М8-6eх16-7796 | |
| 14 | Б***6 | Болт М8-6eх20-7796 | |
| 15 | Б***6 | Болт М8-6eх30-7796 | |
| 16 | Б***6 | Болт | |
| 17 | Б***2 | Болт | |
| 18 | Г***5 | Гайка М8-6G-5915 | |
| 19 | Г***5 | Гайка М10-6G-5915 | |
| 20 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 21 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 22 | Ш***8 | Шайба | |
| 23 | Ш***8 | Шайба | |
| 24 | Ш***1 | Шайба | |
| 25 | К***0 | Раскос | |
| 26 | К***0 | Крючек | |
| 27 | У***5 | Шайба | |
| 28 | Б***6 | Болт М8-6eх25-7796 |
