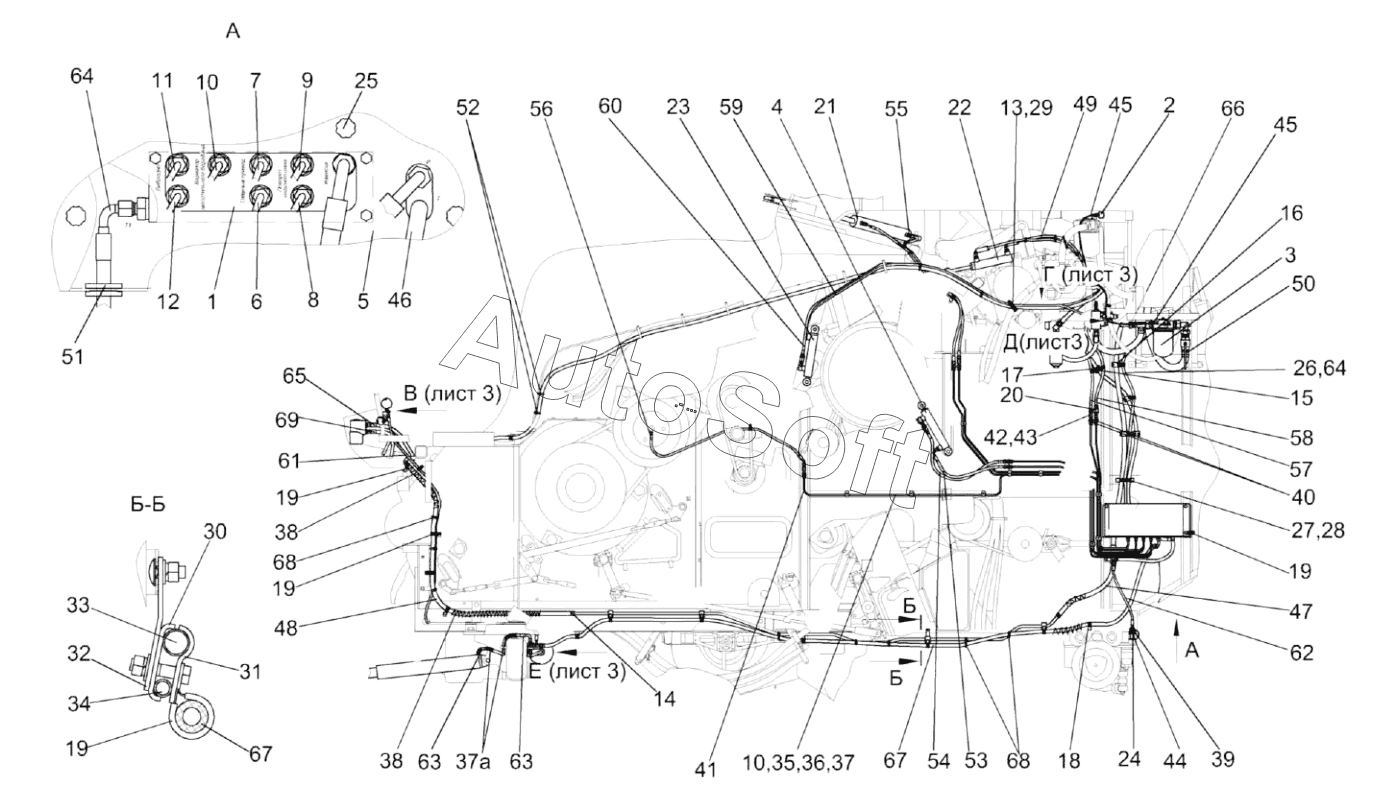

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Гидросистема рабочих органов и рулевого управления КЗК-3321-1-0602000 (лист 1)
КЗК-3321-1-0602000
1
2
3
4
5
6
7
8
9
10
10
11
12
12
13
14
15
16
17
18
19
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37а
38
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
63
64
64
65
66
67
67
68
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-3321-1-0602000 | К***0 | Гидросистема рабочих органов и рулевого | |
| 1 | К***0 | Гидроблок пятисекционный | |
| 10 | К***0 | Трубопровод | |
| 11 | К***0 | Трубопровод | |
| 12 | К***1 | Трубопровод | |
| 13 | А***0 | Хомут стяжной | |
| 14 | А***0 | Хомут | |
| 15 | Г***0 | Установка зажима | |
| 16 | Г***0 | Установка зажима | |
| 17 | К***0 | Хомут | |
| 18 | К***2 | Хомут | |
| 19 | К***4 | Хомут | |
| 2 | К***0 | Манометр | |
| 20 | К***1 | Дроссель с обратным клапаном | |
| 21 | К***0 | Гидроцилиндр | |
| 22 | К***0 | Гидроцилиндр | |
| 23 | К***1 | Гидроцилиндр | |
| 24 | М***1 | Полумуфта внутренняя | |
| 25 | У***1 | Рукоятка | |
| 26 | У***0 | Тройник | |
| 27 | К***2 | Прижим | |
| 28 | К***5 | Уплотнение | |
| 29 | К***0 | Уплотнение | |
| 3 | К***0 | Фильтр сливной | |
| 30 | К***9 | Прижим | |
| 31 | К***1 | Прижим | |
| 32 | К***6 | Планка | |
| 33 | К***8 | Труба | |
| 34 | К***6 | Труба | |
| 35 | К***9 | Прокладка | |
| 36 | К***1 | Прижим | |
| 37 | К***1 | Прижим | |
| 37а | О***0 | Оплетка | |
| 38 | О***0 | Оплетка | |
| 39 | П***А | Штуцер | |
| 4 | К***0 | Гидроцилиндр | |
| 40 | П***А | Штуцер проходной | |
| 41 | П***2 | Ниппель | |
| 42 | П***2 | Ниппель | |
| 43 | П***А | Штуцер | |
| 44 | П***5 | Гайка специальная | |
| 45 | П***1 | Пневмотрубка | |
| 46 | Р***3 | Рукав | |
| 47 | Р***3 | Рукав | |
| 48 | Р***9 | Рукав | |
| 49 | Р***8 | Рукав | |
| 5 | К***0 | Кронштейн | |
| 50 | Р***4 | Рукав | |
| 51 | 5***6 | Втулка | |
| 52 | 2***2 | Лента стяжная | |
| 53 | Р***° | Рукав высокого давления | |
| 54 | Р***0 | Рукав высокого давления | |
| 55 | Р***0 | Рукав высокого давления | |
| 56 | Р***° | Рукав высокого давления | |
| 57 | Р***° | Рукав высокого давления | |
| 58 | Р***° | Рукав высокого давления | |
| 59 | Р***° | Рукав высокого давления | |
| 6 | К***0 | Трубопровод | |
| 60 | Р***0 | Рукав высокого давления | |
| 61 | Р***° | Рукав высокого давления | |
| 62 | Р***° | Рукав высокого давления | |
| 63 | Р***° | Рукав высокого давления | |
| 64 | Р***° | Рукав высокого давления | |
| 65 | Р***° | Рукав высокого давления | |
| 66 | Р***° | Рукав высокого давления | |
| 67 | Р***° | Рукав высокого давления | |
| 68 | Л***а | Лента стяжная зубчатая | |
| 69 | Р***° | Рукав высокого давления | |
| 7 | К***1 | Трубопровод | |
| 8 | К***0 | Трубопровод | |
| 9 | К***1 | Трубопровод |
