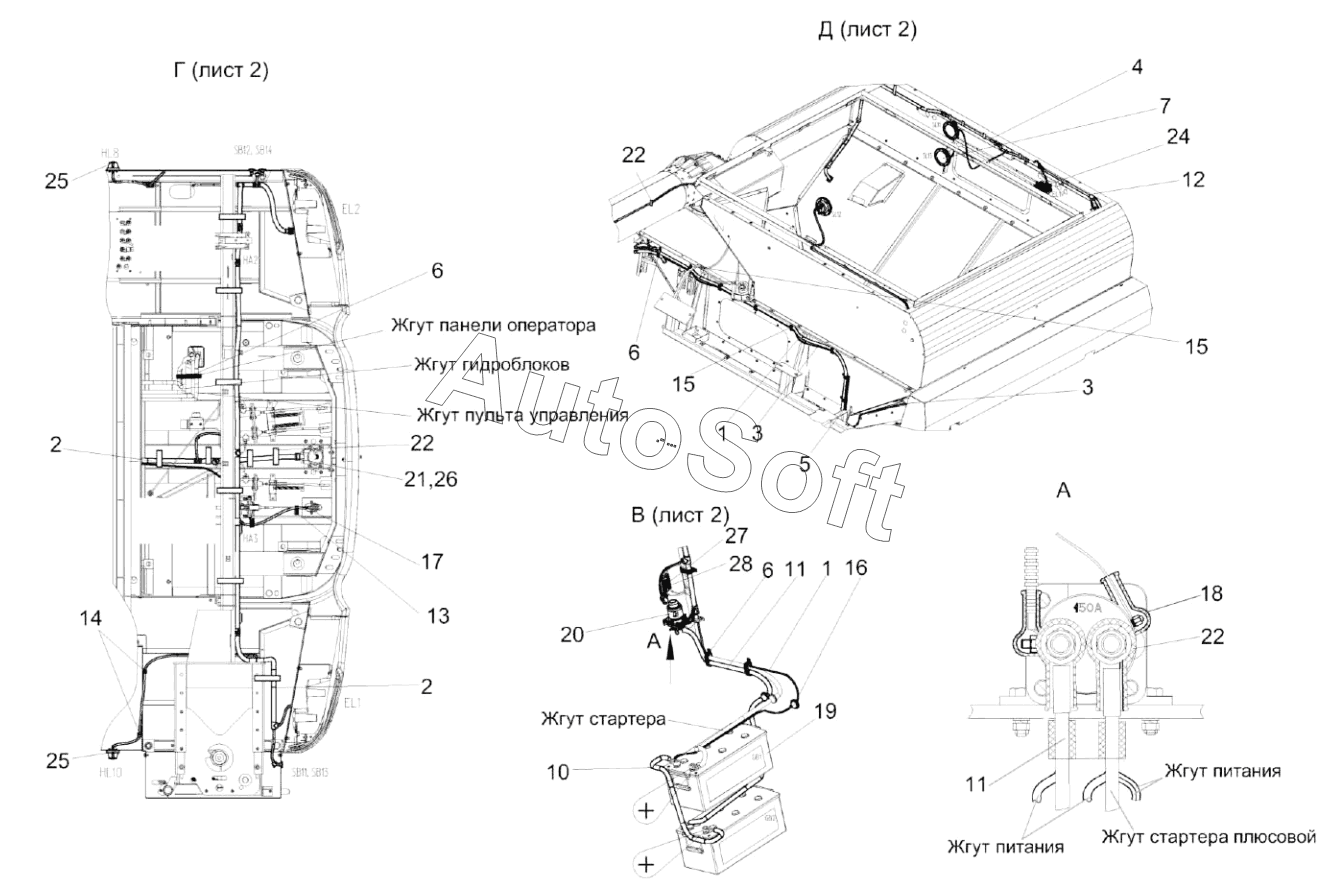

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Установка электрооборудования молотилки КЗК-3321-1-0721000 (лист 3)
16
28
27
26
25
25
24
23
22
22
22
21
20
19
19
18
17
15
15
14
13
12
11
11
10
7
6
6
6
5
4
3
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-3321-1-0721000 | К***0 | Установка электрооборудования молотилки | |
| 1 | К***А | Жгут датчиков | |
| 2 | К***Б | Жгут площадки управления | |
| 3 | К***0 | Жгут задних фонарей | |
| 4 | К***0 | Жгут зернового бункера | |
| 5 | К***0 | Установка системы учета топлива | |
| 6 | К***0 | Хомут | |
| 7 | К***0 | Датчик заполнения бункера | |
| 10 | К***А | Жгут аккумуляторов промежуточный | |
| 11 | К***0 | Жгут выключателя бортсети | |
| 12 | К***1 | Хомут | |
| 13 | К***6 | Хомут | |
| 14 | У***2 | Хомут | |
| 15 | У***0 | Скоба | |
| 16 | К***1 | Втулка | |
| 17 | К***А | Втулка | |
| 18 | К***6 | Колпачок | |
| 19 | 6***А | Батарея | |
| 19 | К***0 | Батарея аккумуляторная с переходниками | |
| 20 | 1***7 | Выключатель | |
| 21 | 2***5 | Гайка | |
| 22 | 4***2 | Лента стяжная | |
| 23 | Т***8 | Наконечник резиновый | |
| 24 | Ф***5 | Фара рабочая | |
| 25 | Ф***С | Фонарь | |
| 26 | 2***6 | Шайба | |
| 27 | 1***2 | Блок предохранителей | |
| 28 | В***я | Вставка плавкая |
