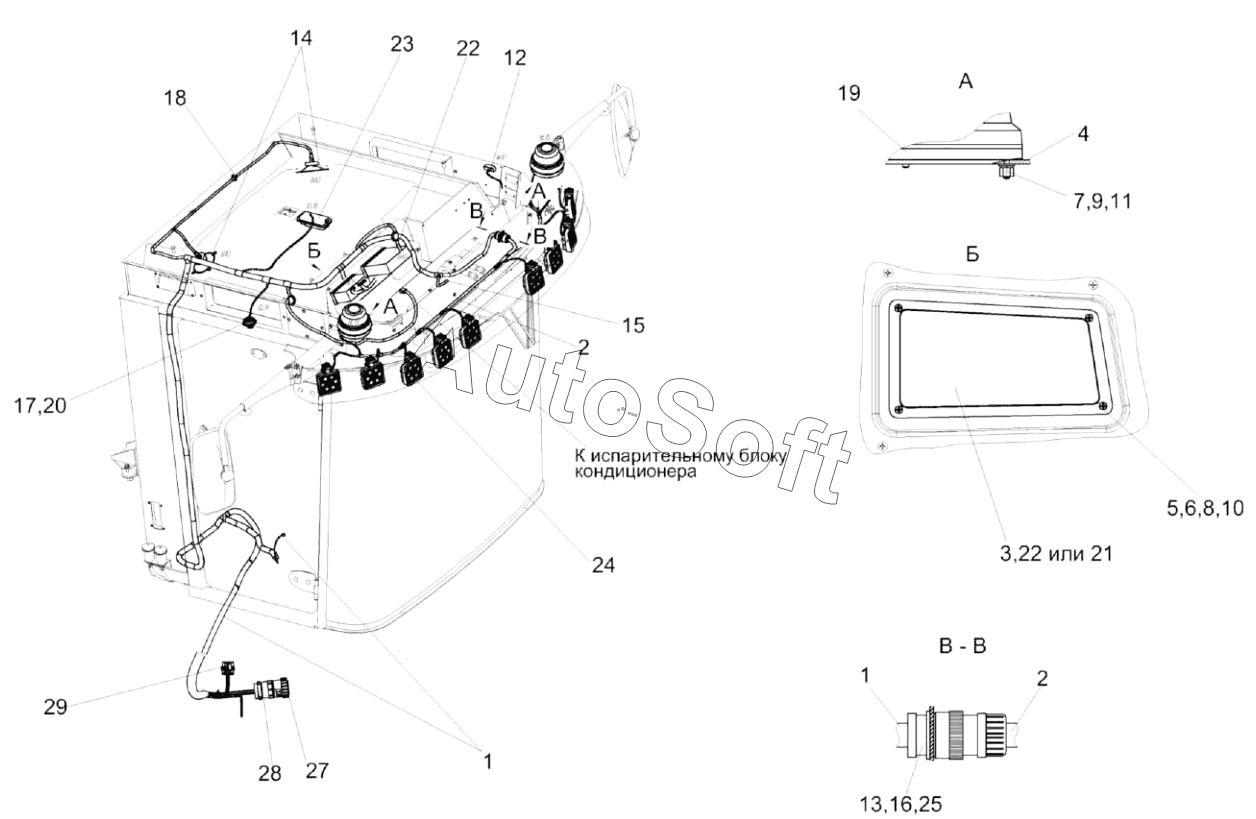

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Установка электрооборудования кабины КЗК-3321-1-0722000
14
29
28
27
26
25
24
23
22
22
21
20
19
18
17
16
15
КЗК-3321-1-0722000
13
12
11
10
9
8
7
6
5
4
3
2
2
1
1
КЗК-3219-0700660
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-3219-0700660 | К***0 | Сборка ПУО АТИ | |
| КЗК-3321-1-0722000 | К***0 | Установка электрооборудования кабины | |
| 1 | К***0 | Жгут кабины | |
| 2 | К***А | Жгут кабины дополнительный | |
| 3 | К***0 | Жгут дополнительный | |
| 4 | К***3 | Прокладка | |
| 5 | В***3 | Винт | |
| 6 | Г***7 | Гайка | |
| 7 | Г***5 | Гайка М6-6G-5915 | |
| 8 | Ш***2 | Шайба 3 65Г-6402 | |
| 9 | Ш***2 | Шайба 6 65Г-6402 | |
| 10 | Ш***1 | Шайба | |
| 11 | Ш***1 | Шайба C.6.01-11371 | |
| 12 | 2***3 | Антенна автомобильная штыревая 2102.7903 | |
| 13 | 2***5 | Гайка | |
| 14 | X***E | Громкоговоритель автомобильный | |
| 15 | 6***8 | Колодка гнездовая | |
| 16 | H***7 | Колодка гнездовая | |
| 17 | Л***2 | Лампа | |
| 18 | Л***а | Лента стяжная зубчатая | |
| 19 | М***D | Маяк проблесковый | |
| 20 | 1***4 | Плафон индивидуального освещения | |
| 21 | К***0 | Пульт управления освещением | |
| 22 | П***1 | Пульт управления освещением | |
| 23 | D***G | Ресивер автомобильный | |
| 24 | С***5 | Светильник автотранспортный стационарный | |
| 25 | Ф***5 | Фара рабочая | |
| 26 | 2***6 | Шайба | |
| 27 | 0***1 | Колодка гнездовая 0-0211824-1 | |
| 28 | 0***1 | Колодка гнездовая | |
| 29 | 0***1 | Хомут кабельный 0-0182930-1 |
