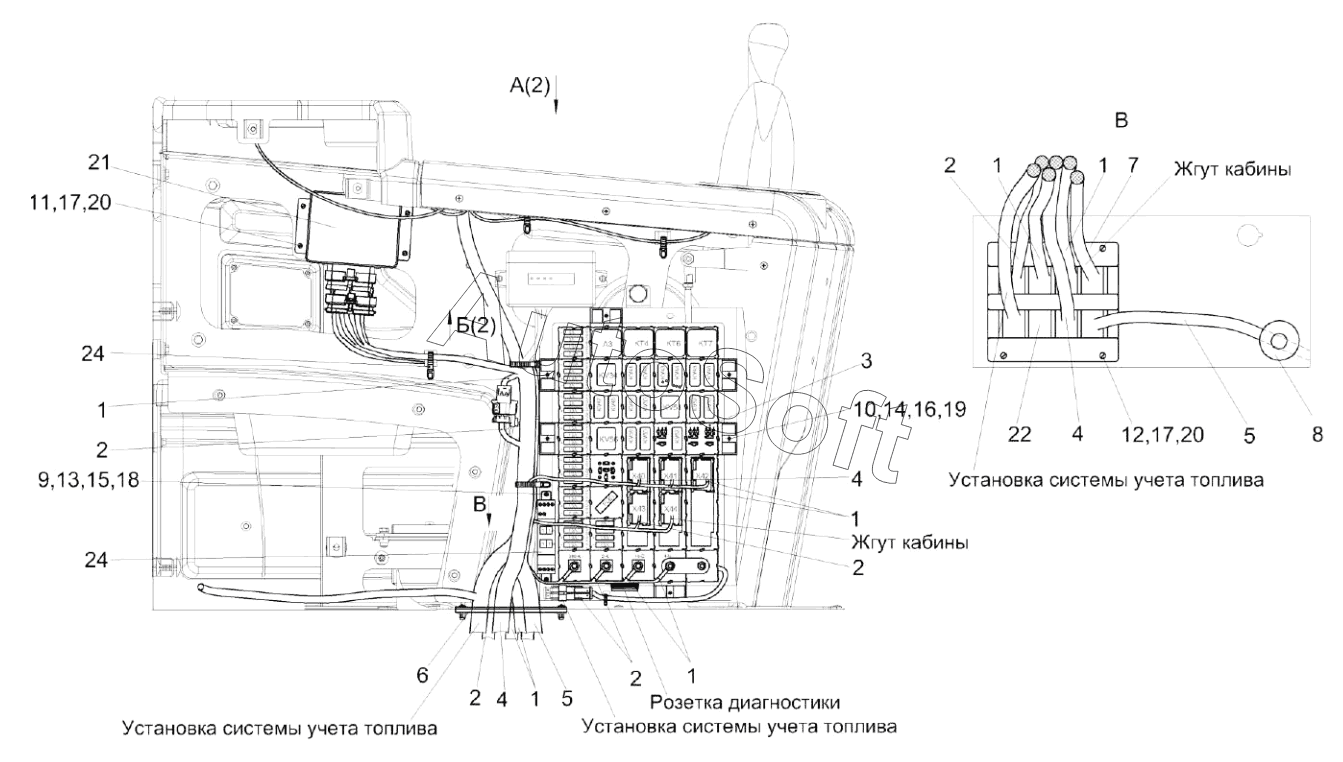

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Установка электрооборудования пульта управления КЗК-3321-1-0725000 (лист 1)
13
24
24
23
22
22
21
20
20
19
18
17
17
16
15
14
КЗК-3321-1-0725000
12
11
10
9
8
7
6
5
5
4
4
4
3
2
2
2
2
2
1
1
1
1
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-3321-1-0725000 | К***0 | Установка электрооборудования пульта управления | |
| 1 | К***0 | Жгут пульта управления | |
| 2 | К***0 | Жгут пульта управления дополнительный | |
| 3 | К***0 | Блок реле | |
| 4 | К***0 | Жгут гидроблоков | |
| 5 | К***0 | Жгут панели оператора | |
| 6 | К***4 | Прокладка | |
| 7 | К***7 | Кронштейн | |
| 8 | У***3 | Втулка | |
| 9 | В***3 | Винт | |
| 10 | В***3 | Винт | |
| 11 | В***3 | Винт | |
| 12 | В***3 | Винт | |
| 13 | Г***7 | Гайка М4-6G-5927 | |
| 14 | Г***7 | Гайка М5-6G-5927 | |
| 15 | Ш***2 | Шайба 4 65Г – 6402 | |
| 16 | Ш***2 | Шайба 5 65Г-6402 | |
| 17 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 18 | Ш***1 | Шайба | |
| 19 | Ш***1 | Шайба | |
| 20 | Ш***1 | Шайба C.6.01-11371 | |
| 21 | А***5 | Адаптер рукоятки управления зерноуборочного комбайна | |
| 22 | 9***5 | Заглушка | |
| 22 | К***2 | Заглушка | |
| 23 | Л***а | Лента стяжная зубчатая | |
| 24 | Р***2 | Реле времени |
