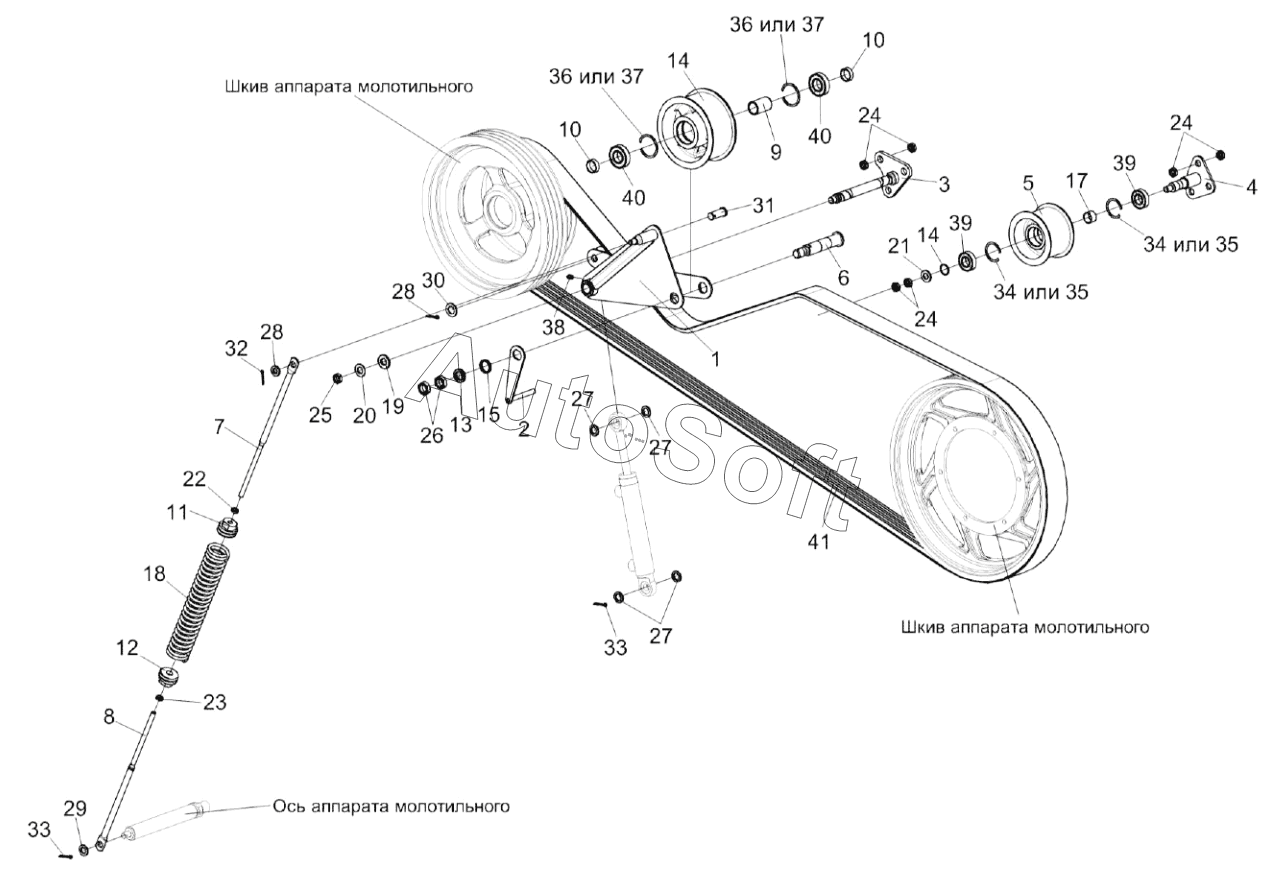

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Привод наклонной камеры КЗК-12-16-0125000 (лист 2)
31
20
21
22
23
24
24
24
25
26
27
27
27
28
28
29
30
19
32
33
33
34
34
35
35
36
36
37
37
38
39
39
40
40
41
8
КЗК-12А-1-0125010
КЗК-12А-1-0125010
КЗК-12А-1-0125050
КЗК-12А-1-0125050
КЗК 0220080А
КЗК 0220080А
1
2
3
4
5
6
7
КЗК-12-16-0125000
КЗК-12-16-0125000
9
10
10
11
12
13
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК 0220080А | К***А | Ролик | |
| КЗК-12-16-0125000 | К***0 | Привод наклонной камеры | |
| КЗК-12А-1-0125010 | К***0 | Ролик обводной | |
| КЗК-12А-1-0125050 | К***0 | Пружина | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Серьга | |
| 3 | К***0 | Опора | |
| 4 | К***0 | Опора | |
| 5 | К***1 | Ролик обводной | |
| 6 | К***1 | Ось | |
| 7 | К***3 | Зацеп | |
| 8 | К***1 | Зацеп | |
| 9 | К***1 | Втулка | |
| 10 | К***2 | Втулка | |
| 11 | К***1 | Пробка | |
| 12 | К***1 | Пробка | |
| 13 | К***Б | Шайба | |
| 14 | К***3 | Ролик | |
| 15 | К***7 | Шайба | |
| 16 | П***7 | Кольцо | |
| 17 | П***9 | Втулка | |
| 18 | П***3 | Пружина | |
| 19 | П***4 | Шайба | |
| 20 | П***5 | Шайба | |
| 21 | У***5 | Шайба | |
| 22 | Г***6 | Гайка М12-6G-2526 | |
| 23 | Г***6 | Гайка М12-LH-6G-2526 | |
| 24 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 25 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 26 | Г***6 | Гайка М24х2-6G-2526 | |
| 27 | Ш***9 | Шайба 20.01-9649 | |
| 28 | Ш***1 | Шайба C.14.01-11371 | |
| 29 | Ш***1 | Шайба | |
| 30 | Ш***1 | Шайба | |
| 31 | О***0 | Ось | |
| 32 | Ш***7 | Шплинт | |
| 33 | Ш***7 | Шплинт 5х32-397 | |
| 34 | К***1 | Кольцо В52-13941 | |
| 35 | К***3 | Кольцо | |
| 36 | К***1 | Кольцо В62-13941 | |
| 37 | К***3 | Кольцо В62-13943 | |
| 38 | М***3 | Масленка 1.2-19853 | |
| 39 | П***2 | Подшипник 180205-8882 | |
| 40 | П***2 | Подшипник 180206-8882 | |
| 41 | Р***" | Ремень |
