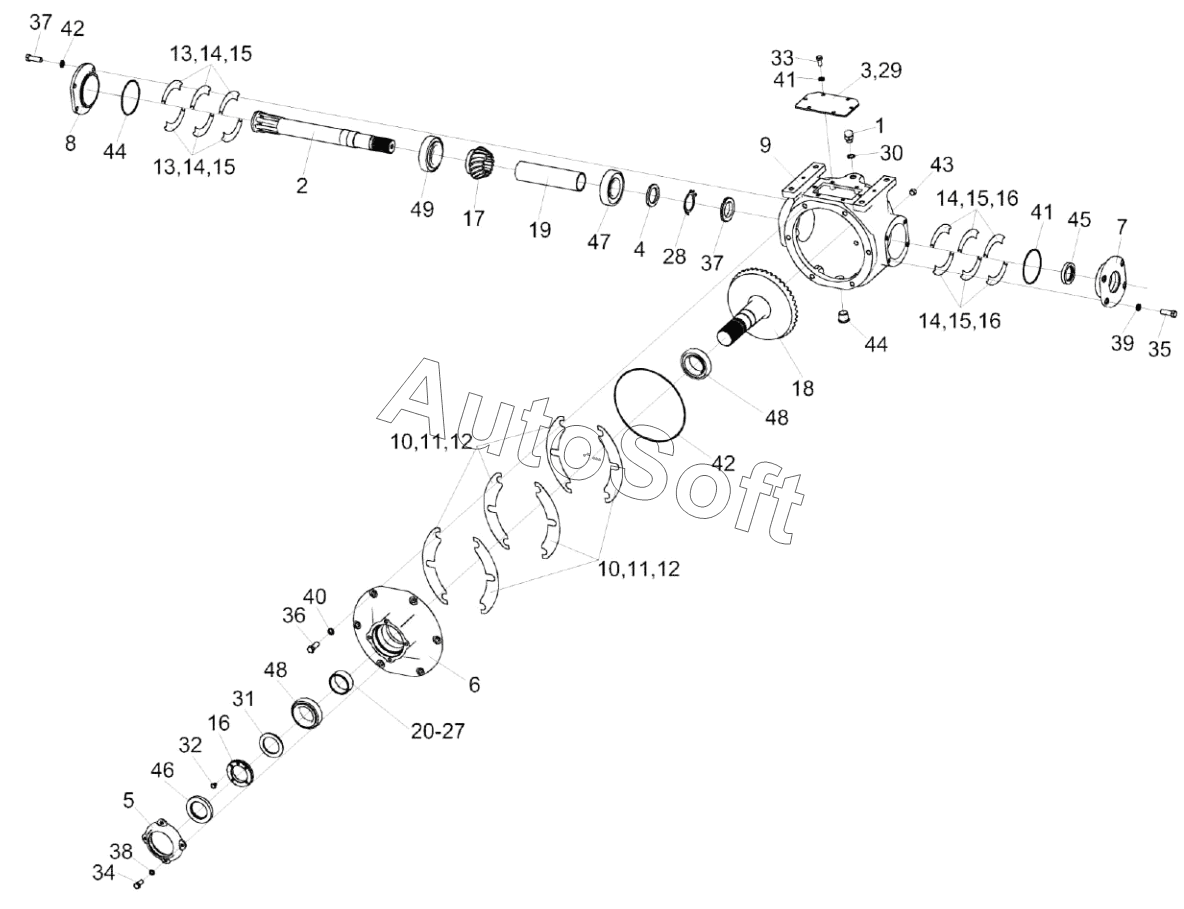

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Редуктор КЗК-16-6-0204000
36
44
44
43
42
42
41
41
40
39
38
37
37
45
35
34
33
32
31
30
29
28
45
45
46
46
46
47
47
47
47
48
48
48
48
49
49
49
49
3
11
11
10
10
9
8
7
6
5
4
12
12
2
1
13
13
14
14
14
14
15
15
15
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-16-6-0204000 | К***0 | Редуктор | |
| КЗК-16-6-0204010 | К***0 | Вал | |
| КЗК-1624-0204040 | К***0 | Крышка | |
| КЗК-1624-0204070-01 | К***1 | Вал-шестерня | |
| КЗК-1624-0204120 | К***0 | Крышка | |
| КЗК-1624-0204150 | К***0 | Крышка | |
| 1 | Р***0 | Сапун | |
| 2 | К***2 | Вал | |
| 3 | К***4 | Прокладка | |
| 4 | К***1 | Шайба | |
| 5 | К***3 | Крышка | |
| 6 | К***2 | Стакан | |
| 7 | К***1 | Крышка | |
| 8 | К***3 | Крышка | |
| 9 | К***1 | Корпус | |
| 10 | К***1 | Прокладка | |
| 11 | К***1 | Прокладка | |
| 12 | К***2 | Прокладка | |
| 13 | К***2 | Прокладка регулировочная | |
| 14 | К***1 | Прокладка регулировочная | |
| 15 | К***2 | Прокладка регулировочная | |
| 16 | К***2 | Гайка | |
| 17 | К***1 | Шестерня | |
| 18 | К***1 | Вал-шестерня | |
| 19 | К***1 | Втулка | |
| 20 | К***2 | Втулка | |
| 21 | К***1 | Втулка | |
| 22 | К***2 | Втулка | |
| 23 | К***3 | Втулка | |
| 24 | К***4 | Втулка | |
| 25 | К***5 | Втулка | |
| 26 | К***6 | Втулка | |
| 27 | К***7 | Втулка | |
| 28 | К***Б | Шайба | |
| 29 | К***5 | Крышка | |
| 30 | К***5 | Прокладка | |
| 31 | К***1 | Шайба | |
| 32 | Б***8 | Болт | |
| 33 | Б***6 | Болт М8-6eх16-7796 | |
| 34 | Б***6 | Болт М8-6eх20-7796 | |
| 35 | Б***6 | Болт | |
| 36 | Б***6 | Болт | |
| 37 | Г***1 | Гайка | |
| 38 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 39 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 40 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 41 | К***3 | Кольцо 094-100-36-2-2-18829/9833 | |
| 42 | К***3 | Кольцо | |
| 43 | П***" | Пробка 2-КГ 1/4" | |
| 44 | П***" | Пробка КГ 3/4" | |
| 45 | М***а | Манжета | |
| 45 | М***а | Манжета | |
| 45 | М***а | Манжета | |
| 46 | М***а | Манжета | |
| 46 | М***а | Манжета | |
| 46 | У***е | Уплотнение | |
| 47 | П***9 | Подшипник | |
| 47 | П***A | Подшипник | |
| 47 | П***A | Подшипник | |
| 47 | П***Q | Подшипник | |
| 48 | П***A | Подшипник | |
| 48 | П***Q | Подшипник | |
| 49 | П***1 | Подшипник | |
| 49 | П***A | Подшипник | |
| 49 | П***Q | Подшипник | |
| 49 | П***J | Подшипник |
