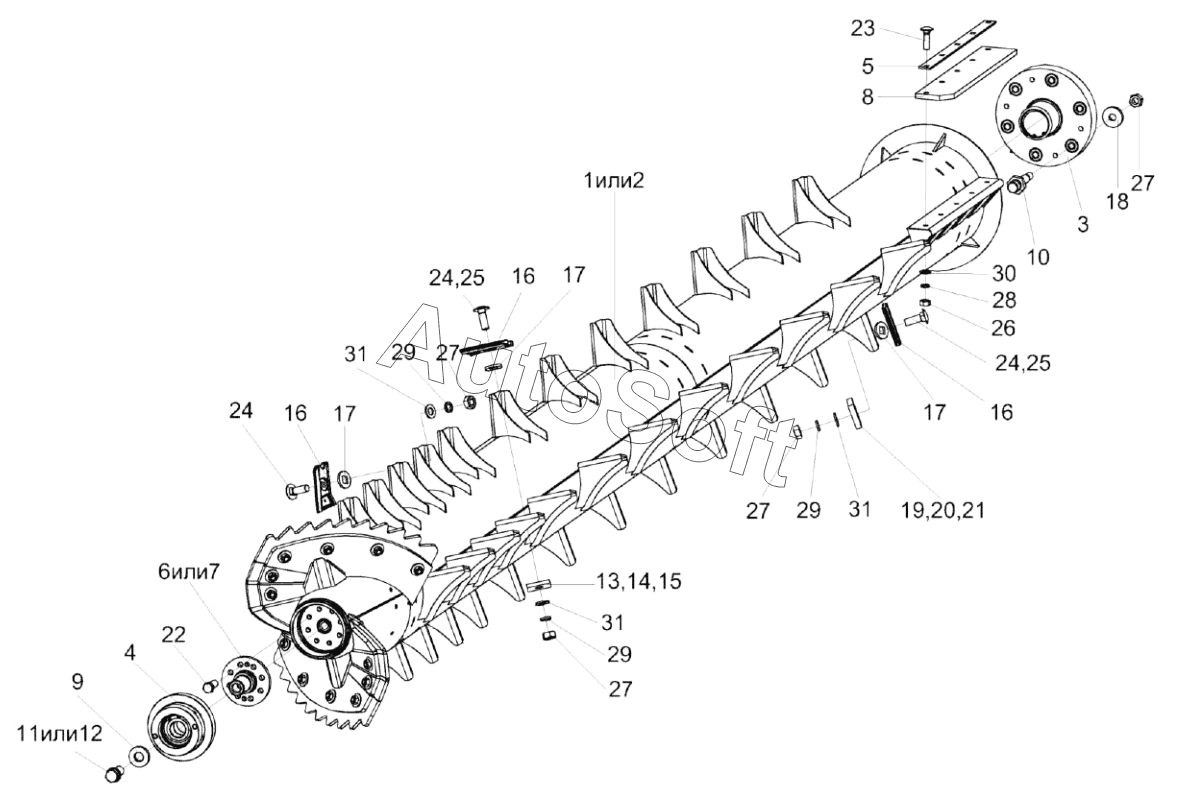

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Ротор КЗК-3219-0213200A и КЗК-3219-0213200A-01
24
24
24
16
16
16
17
17
17
18
19
20
21
22
23
15
25
25
26
27
27
27
27
28
29
29
29
30
31
31
31
КЗК-3219-0213200А
14
13
12
11
10
9
8
7
6
5
4
3
2
1
КЗК-3219-0213200А-01
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-3219-0213200А | К***А | Ротор | |
| КЗК-3219-0213200А-01 | К***1 | Ротор | |
| 1 | К***А | Ротор | |
| 2 | К***1 | Ротор | |
| 3 | К***0 | Ступица | |
| 4 | К***0 | Опора | |
| 5 | К***9 | Планка | |
| 6 | К***9 | Ось | |
| 7 | К***1 | Ось | |
| 8 | К***2 | Ребро | |
| 9 | К***4 | Шайба | |
| 10 | К***А | Шпилька | |
| 11 | К***8 | Болт | |
| 12 | К***1 | Болт | |
| 13 | К***4 | Грузик балансировочный | |
| 14 | К***1 | Грузик балансировочный | |
| 15 | К***2 | Грузик балансировочный | |
| 16 | К***А | Бич | |
| 17 | К***6 | Шайба | |
| 18 | К***7 | Шайба | |
| 19 | К***А | Грузик балансировочный | |
| 20 | К***1 | Грузик балансировочный | |
| 21 | К***2 | Грузик балансировочный | |
| 22 | В***1 | Винт | |
| 23 | Б***2 | Болт | |
| 24 | Б***2 | Болт | |
| 25 | Б***2 | Болт | |
| 26 | Г***5 | Гайка М8-6G-5915 | |
| 27 | Г***5 | Гайка М10-6G-5915 | |
| 28 | Ш***2 | Шайба 8 65Г- 6402 | |
| 29 | Ш***2 | Шайба | |
| 30 | Ш***1 | Шайба | |
| 31 | Ш***1 | Шайба C.10.01-11371 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
