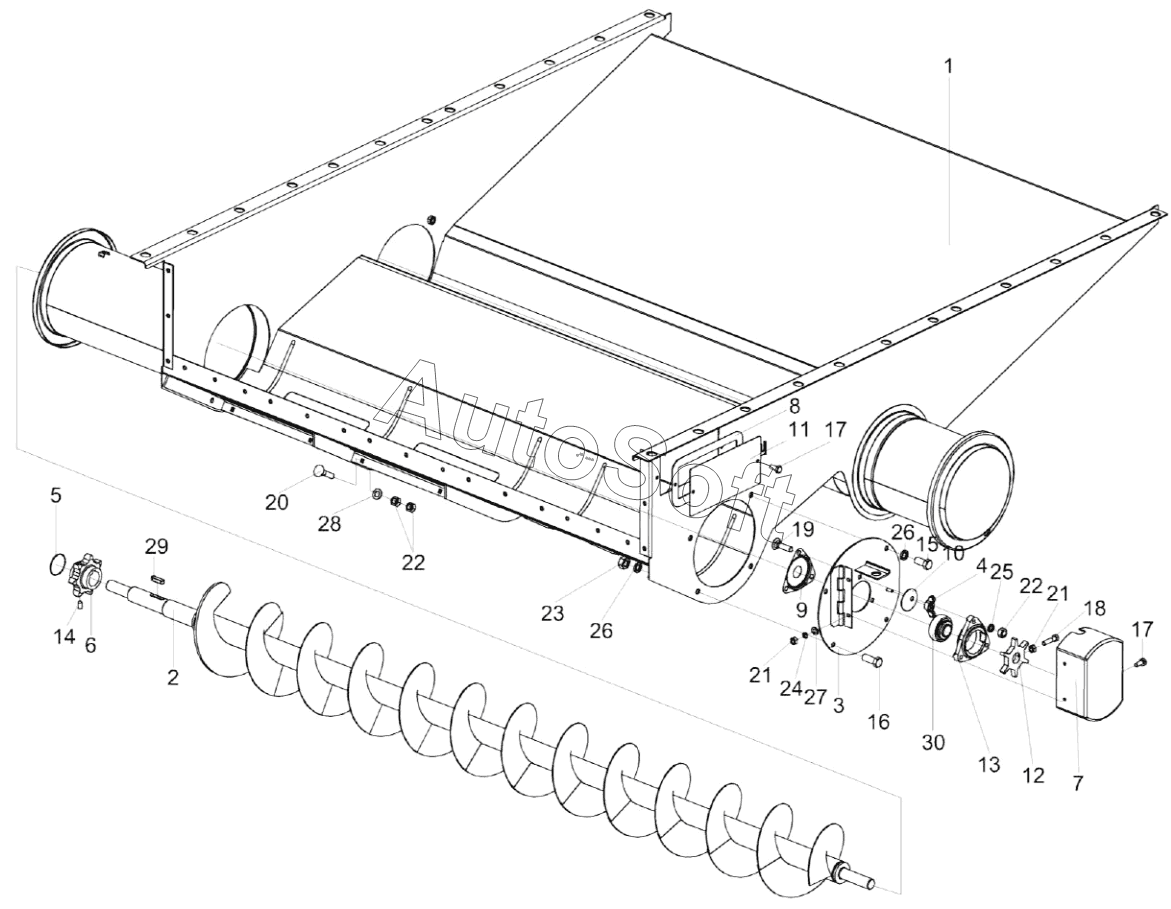

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Блок шнеков КЗК-3219-0218010 (лист 2)
15
30
29
28
27
26
26
25
24
23
22
22
21
21
20
19
18
17
17
16
КЗК-3219-0218010
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-3219-0218010 | К***0 | Блок шнеков | |
| 1 | К***0 | Поддон | |
| 2 | К***0 | Шнек зерновой | |
| 3 | К***0 | Опора левая | |
| 4 | К***0 | Гайка | |
| 5 | К***7 | Кольцо | |
| 6 | К***1 | Звездочка | |
| 7 | К***Б | Крышка | |
| 8 | К***Б | Прокладка | |
| 9 | К***Б | Крышка | |
| 10 | К***Б | Шайба | |
| 11 | К***Б | Крышка | |
| 12 | К***1 | Звездочка | |
| 13 | К***5 | Корпус подшипника | |
| 14 | П***7 | Винт | |
| 15 | Б***6 | Болт | |
| 16 | Б***6 | Болт М10-6eХ25-7796 | |
| 17 | Б***8 | Болт | |
| 18 | Б***8 | Болт | |
| 19 | Б***2 | Болт | |
| 20 | Б***2 | Болт | |
| 21 | Г***5 | Гайка М6-6G - 5915 | |
| 22 | Г***5 | Гайка М8-6G - 5915 | |
| 23 | Г***5 | Гайка М10-6G - 5915 | |
| 24 | Ш***2 | Шайба 6Т 65Г - 6402 | |
| 25 | Ш***2 | Шайба 8Т 65Г - 6402 | |
| 26 | Ш***2 | Шайба 10Т 65Г - 6402 | |
| 27 | Ш***1 | Шайба | |
| 28 | Ш***1 | Шайба | |
| 29 | Ш***0 | Шпонка | |
| 30 | П***7 | Подшипник |
