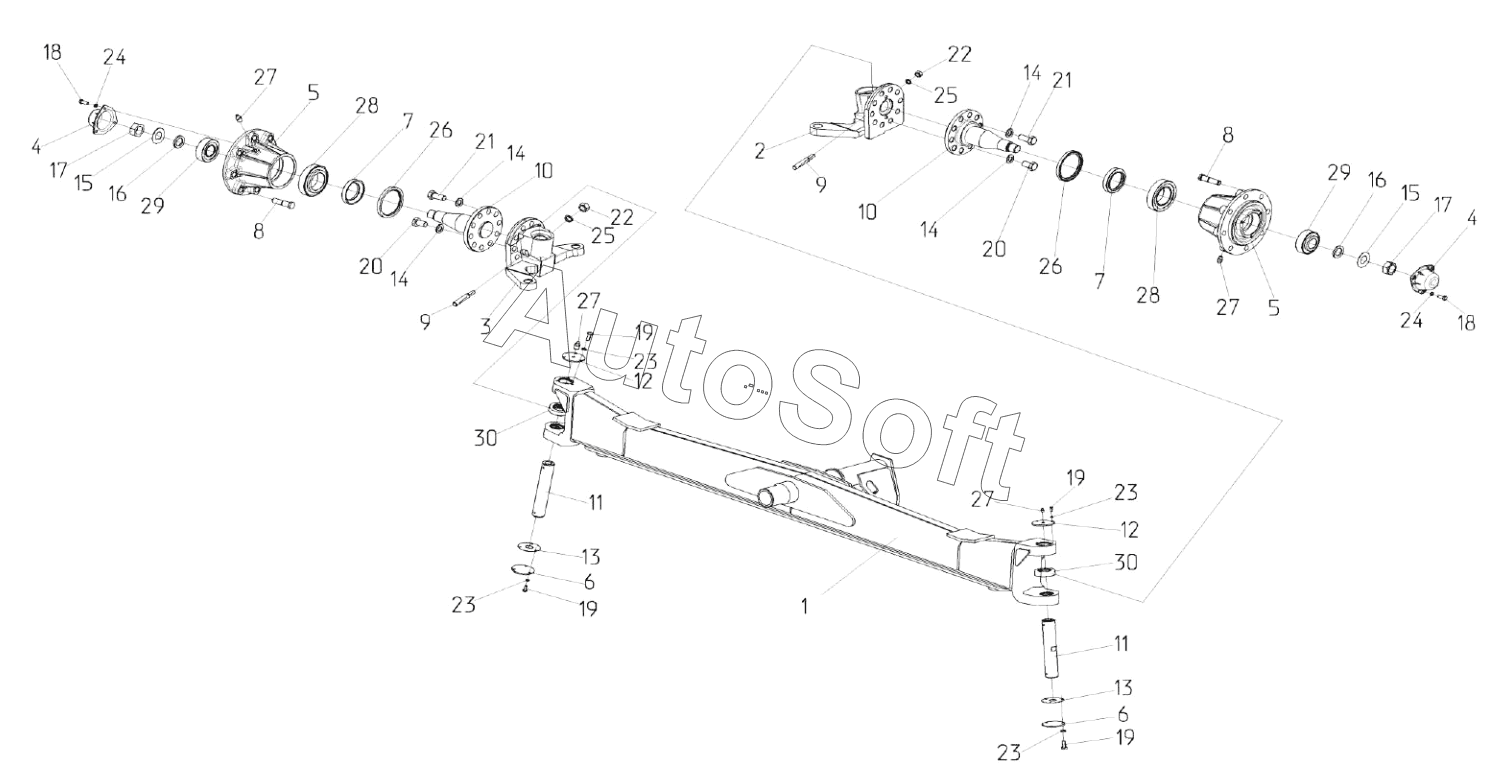

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Мост управляемых колёс КЗК-3219-0109200 (лист 1)
15
15
30
30
29
29
28
28
27
27
27
27
26
26
25
25
24
24
23
23
23
23
22
22
21
21
20
20
19
19
19
19
18
18
17
17
16
16
КЗК-3219-0109200
КЗК-3219-0109200
14
14
14
14
13
13
12
12
11
11
10
10
9
9
8
8
7
7
6
6
5
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-3219-0109200 | К***0 | Мост управляемых колес | |
| 1 | К***0 | Балка | |
| 2 | К***0 | Кулак поворотный | |
| 3 | К***1 | Кулак поворотный | |
| 4 | У***1 | Крышка | |
| 5 | К***1 | Ступица | |
| 6 | К***2 | Крышка | |
| 7 | К***7 | Кольцо | |
| 8 | К***8 | Болт | |
| 9 | К***А | Клин | |
| 10 | К***3 | Ось | |
| 11 | К***2 | Шкворень | |
| 12 | К***4 | Крышка | |
| 13 | К***1 | Прокладка | |
| 14 | К***2 | Шайба | |
| 15 | Р***7 | Шайба | |
| 16 | Р***Б | Втулка | |
| 17 | Р***А | Гайка | |
| 18 | Б***6 | Болт М8-6eх20-7796 | |
| 19 | Б***8 | Болт М6-6eх16-7798 | |
| 20 | Б***8 | Болт | |
| 21 | Б***8 | Болт | |
| 22 | Г***5 | Гайка М16-6G-5915 | |
| 23 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 24 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 25 | Ш***2 | Шайба 16Т 65Г-6402 | |
| 26 | М***2 | Манжета | |
| 27 | М***3 | Масленка 1.2-19853 | |
| 28 | П***5 | Подшипник | |
| 29 | П***5 | Подшипник 7610А-27365 | |
| 30 | П***Е | Подшипник |
