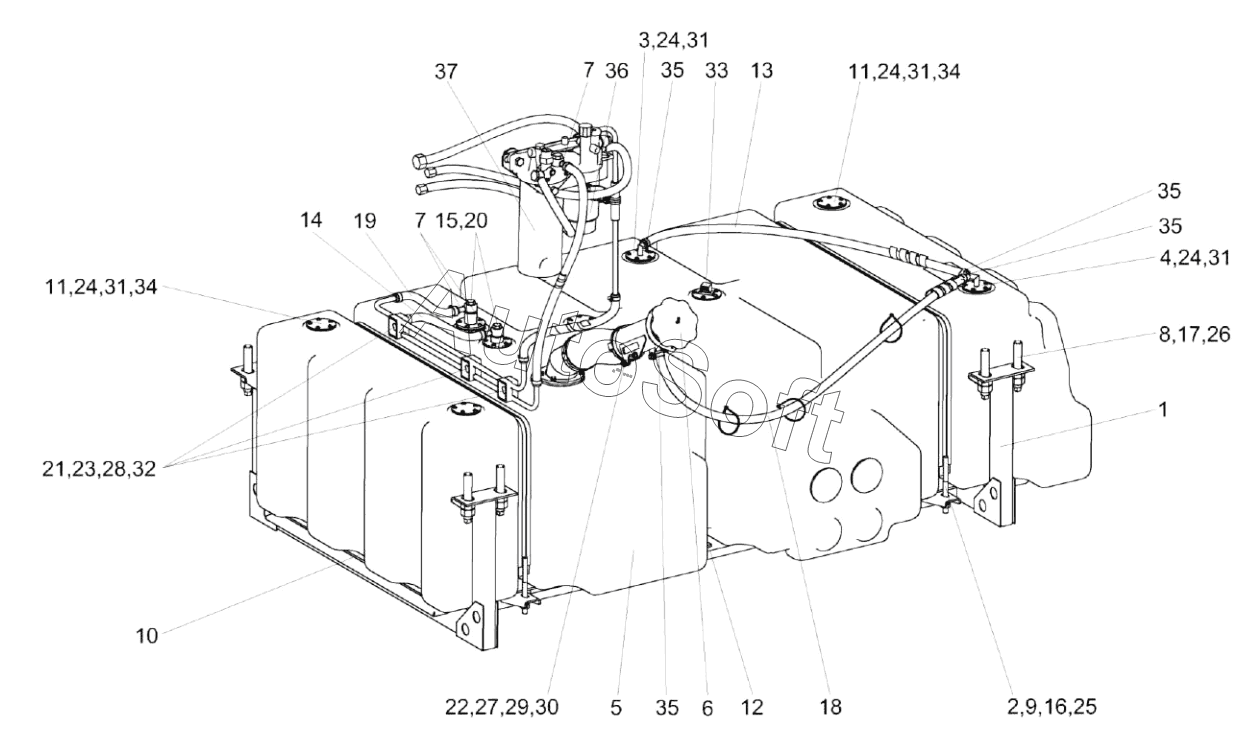

Каталог запасных частей к технике: Гомсельмаш КВК-800-8 ПАЛЕССЕ FS80-8 (2021). Установка топливного оборудования КВС-8-0103700 (лист 1)
КВС-8-0103700
КВС-8-0103700
1
2
3
4
5
6
7
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
24
25
26
27
28
29
30
31
31
31
31
32
33
34
34
35
35
35
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-8-0103700 | К***0 | Установка топливного оборудования | |
| 1 | К***0 | Рама | |
| 2 | К***0 | Хомут | |
| 3 | К***А | Труба | |
| 4 | К***0 | Труба | |
| 5 | К***А | Бак топливный | |
| 6 | К***0 | Крышка | |
| 7 | У***0 | Штуцер | |
| 8 | К***3 | Шпилька | |
| 9 | К***2 | Уплотнение | |
| 10 | К***4 | Прокладка | |
| 11 | К***1 | Заглушка | |
| 12 | К***4 | Прокладка | |
| 13 | К***1 | Рукав | |
| 14 | К***2 | Рукав 12х20-1,6-10362 | |
| 15 | К***А | Болт специальный | |
| 16 | К***5 | Шайба | |
| 17 | К***1 | Шайба | |
| 18 | Р***5 | Рукав | |
| 19 | С***9 | Рукав | |
| 20 | У***1 | Шайба | |
| 21 | У***А | Брус | |
| 22 | Б***т | Болт | |
| 23 | Б***т | Болт | |
| 24 | В***3 | Винт | |
| 25 | Г***5 | Гайка М12-6G -5915 | |
| 26 | Г***5 | Гайка М20-6G -5915 | |
| 27 | Г***5 | Гайка М6-6G -5915 | |
| 28 | Г***5 | Гайка М8-6G -5915 | |
| 29 | Ш***2 | Шайба | |
| 30 | Ш***8 | Шайба | |
| 31 | Ш***1 | Шайба | |
| 32 | Ш***1 | Шайба С.8.01 -11371 | |
| 33 | Д***С | Датчик уровня топлива трубчатый | |
| 34 | 2***6 | Прокладка | |
| 35 | T***3 | Хомут червячный | |
| 36 | 2***7 | Фильтр топливный грубой очистки | |
| 37 | 2***2 | Фильтр топливный тонкой очистки |
