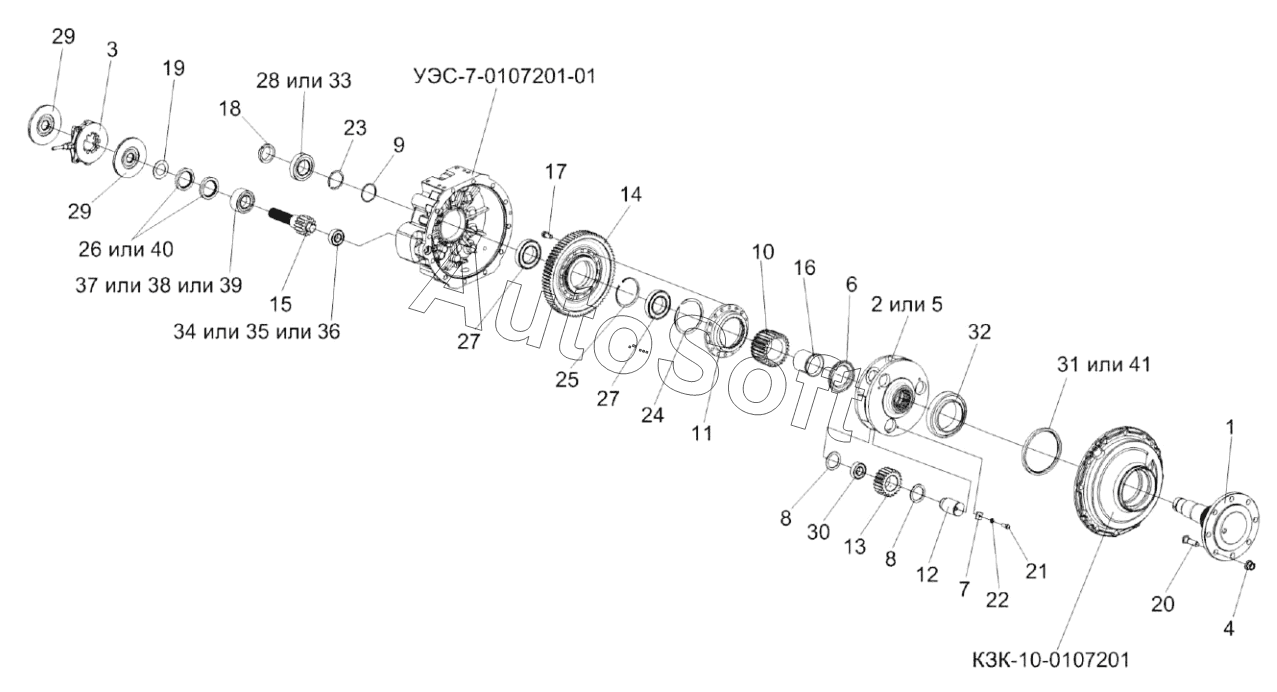

Каталог запасных частей к технике: Гомсельмаш КВК-800-8 ПАЛЕССЕ FS80-8 (2021). Редуктор бортовой КЗК-10-0107200-01 (Валы и шестерни)
31
21
22
23
24
25
26
27
27
28
29
29
30
31
20
32
33
34
35
36
37
38
39
40
41
9
9
КЗК-10-0107210
МК-23М.03.210
1
2
3
4
5
6
7
8
КЗК-10-0107200-01
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0107200-01 | К***1 | Редуктор бортовой | |
| КЗК-10-0107210 | К***0 | Водило | |
| МК-23М.03.210 | М***0 | Колесо зубчатое | |
| 1 | К***0 | Ось колеса | |
| 2 | К***0 | Водило | |
| 3 | М***А | Диски нажимные | |
| 4 | У***2 | Гайка | |
| 5 | К***А | Водило | |
| 6 | К***4 | Проставка | |
| 7 | М***5 | Шайба | |
| 8 | М***6 | Шайба | |
| 9 | М***9 | Шайба | |
| 10 | М***6 | Шестерня солнечная | |
| 11 | М***7 | Муфта соединительная | |
| 12 | М***8 | Ось сателита | |
| 13 | М***9 | Сателлит | |
| 14 | М***1 | Колесо зубчатое | |
| 15 | М***А | Вал-шестерня | |
| 16 | М***6 | Втулка | |
| 17 | У***А | Болт | |
| 18 | У***8 | Гайка | |
| 19 | 3***4 | Кольцо | |
| 20 | 3***1 | Болт специальный | |
| 21 | Б***т | Болт | |
| 22 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 23 | К***0 | Кольцо | |
| 24 | К***0 | Кольцо | |
| 25 | К***3 | Кольцо | |
| 26 | М***2 | Манжета | |
| 27 | П***8 | Подшипник 215-8338 | |
| 28 | П***5 | Подшипник | |
| 29 | 3***1 | Диск тормоза фрикционный | |
| 30 | 6***Д | Подшипник 664713Д | |
| 31 | М***2 | Манжета | |
| 31 | М***2 | Манжета | |
| 32 | П***Х | Подшипник | |
| 33 | П***Q | Подшипник | |
| 34 | П***J | Подшипник | |
| 35 | П***1 | Подшипник | |
| 36 | П***M | Подшипник | |
| 37 | П***J | Подшипник | |
| 38 | П***1 | Подшипник | |
| 39 | П***M | Подшипник | |
| 40 | У***R | Уплотнение | |
| 41 | У***R | Уплотнение |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
