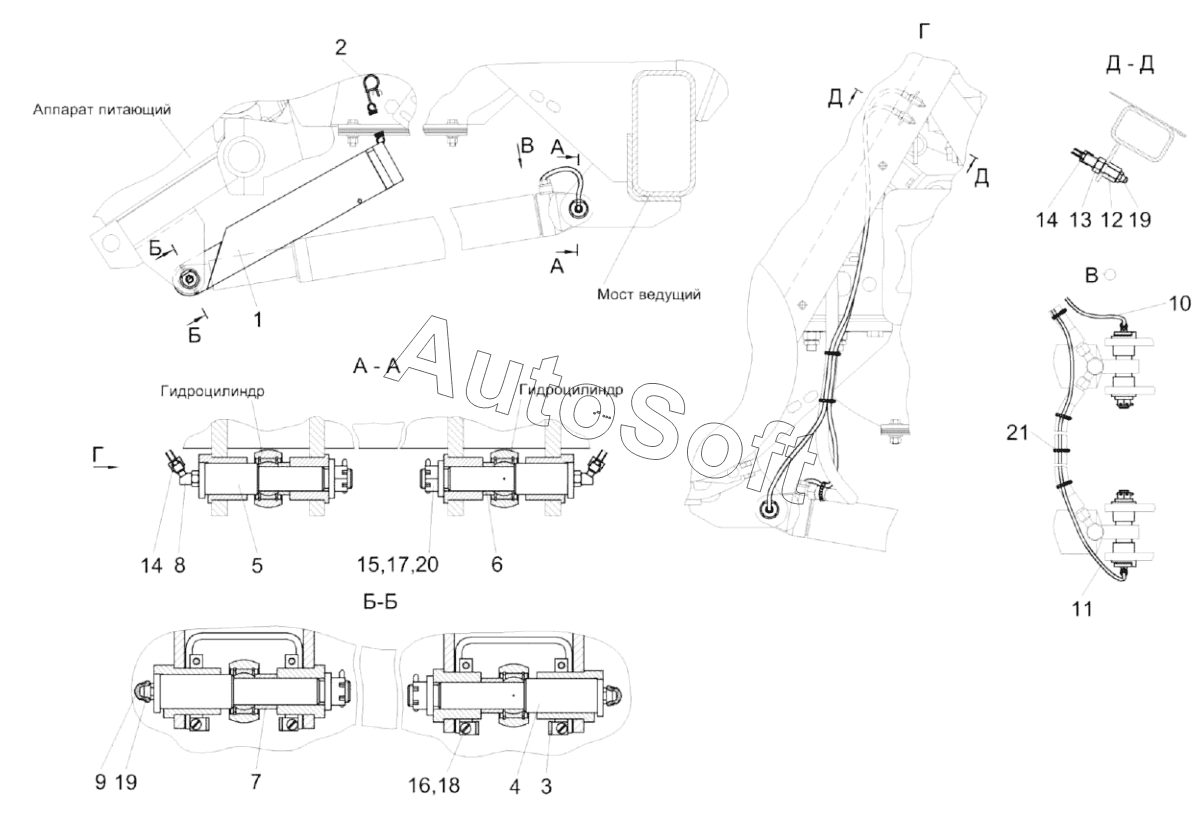

Каталог запасных частей к технике: Гомсельмаш КВК-800-8 ПАЛЕССЕ FS80-8 (2021). Механизм вывешивания КВС-1-0105000А-01
КВС-1-0105000А-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0105000А-01 | К***1 | Механизм вывешивания | |
| 1 | К***A | Упор | |
| 2 | У***0 | Пружина | |
| 3 | К***2 | Скоба | |
| 4 | К***5 | Ось | |
| 5 | К***6 | Ось | |
| 6 | К***1 | Втулка | |
| 7 | К***1 | Втулка | |
| 8 | К***А | Угольник | |
| 9 | К***А | Колпачок | |
| 10 | К***1 | Трубка | |
| 11 | К***1 | Трубка | |
| 12 | К***9 | Штуцер | |
| 13 | К***4 | Гайка | |
| 14 | У***9 | Гайка | |
| 15 | К***2 | Шайба | |
| 16 | В***3 | Винт | |
| 17 | Г***5 | Гайка М20х1,5-6G-5935 | |
| 18 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 19 | М***3 | Масленка 1.2-19853 | |
| 20 | Ш***7 | Шплинт 4х36-397 | |
| 21 | Л***я | Лента стяжная зубчатая |
