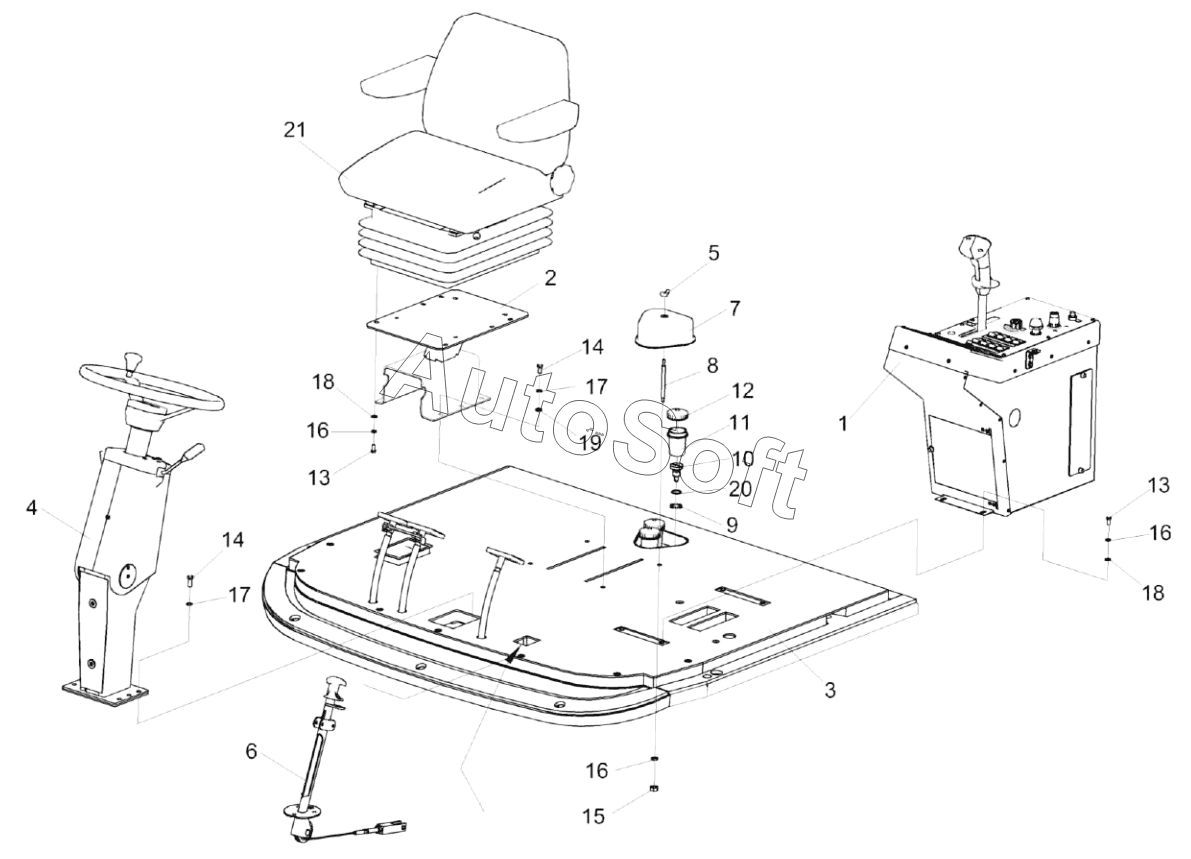

Каталог запасных частей к технике: Гомсельмаш КВК-800-8 ПАЛЕССЕ FS80-8 (2021). Площадка управления КВС-8-0129000 (лист 1)
11
21
21
20
19
18
18
17
17
16
16
16
15
14
14
13
13
12
КВС-8-0129000
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-8-0129000 | К***0 | Площадка управления | |
| 1 | К***0 | Пульт управления | |
| 2 | К***Б | Кронштейн | |
| 3 | К***0 | Площадка | |
| 4 | К***3 | Рулевая колонка | |
| 5 | К***0 | Гайка | |
| 6 | У***0 | Колонка привода | |
| 7 | К***1 | Крышка | |
| 8 | К***5 | Шпилька | |
| 9 | У***3 | Шайба | |
| 10 | У***9 | Штуцер бачка | |
| 11 | 5***4 | Корпус бачка главного цилиндрз тормоза | |
| 12 | 5***5 | Крышка бачка | |
| 13 | Б***т | Болт | |
| 14 | Б***т | Болт | |
| 15 | Г***5 | Гайка М8-6G-5915 | |
| 16 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 17 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 18 | Ш***1 | Шайба С.8.01-11371 | |
| 19 | Ш***1 | Шайба С.10.01-11371 | |
| 20 | К***3 | Кольцо 024-028-25-2-2-18829/9833 | |
| 21 | 8***1 | Сиденье | |
| 21 | С***2 | Сиденье оператора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
