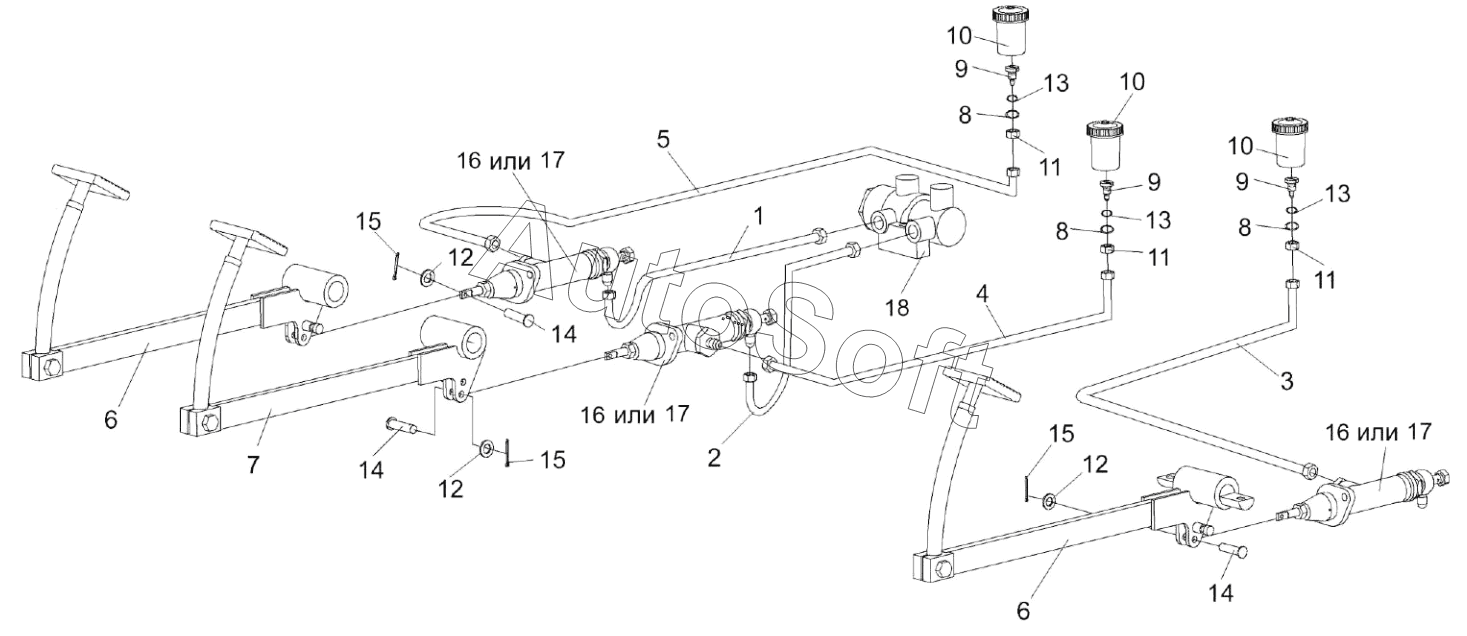

Каталог запасных частей к технике: Гомсельмаш КВК-800-8 ПАЛЕССЕ FS80-8 (2021). Рычаги и трубопроводы площадки управления
1
2
3
4
5
6
6
7
8
8
8
9
9
9
10
10
10
11
11
11
12
12
12
13
13
13
14
14
14
15
15
15
16
16
16
17
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-8-0129000 | К***0 | Площадка управления | |
| 1 | К***0 | Трубопровод | |
| 2 | К***1 | Трубопровод | |
| 3 | К***0 | Трубопровод | |
| 4 | К***0 | Трубопровод | |
| 5 | К***0 | Трубопровод | |
| 6 | К***0 | Рычаг | |
| 7 | К***1 | Рычаг | |
| 8 | У***3 | Шайба | |
| 9 | У***9 | Штуцер бачка | |
| 10 | 5***4 | Корпус бачка главного цилиндрз тормоза | |
| 11 | Г***5 | Гайка М20-6G-5915 | |
| 12 | Ш***1 | Шайба С.8.01-11371 | |
| 13 | К***3 | Кольцо 024-028-25-2-2-18829/9833 | |
| 14 | О***0 | Ось | |
| 15 | Ш***7 | Шплинт 2х12-397 | |
| 16 | Е***3 | Главный цилиндр | |
| 17 | Т***0 | Цилиндр главный привода тормозов | |
| 18 | 3***1 | Регулятор давления |
