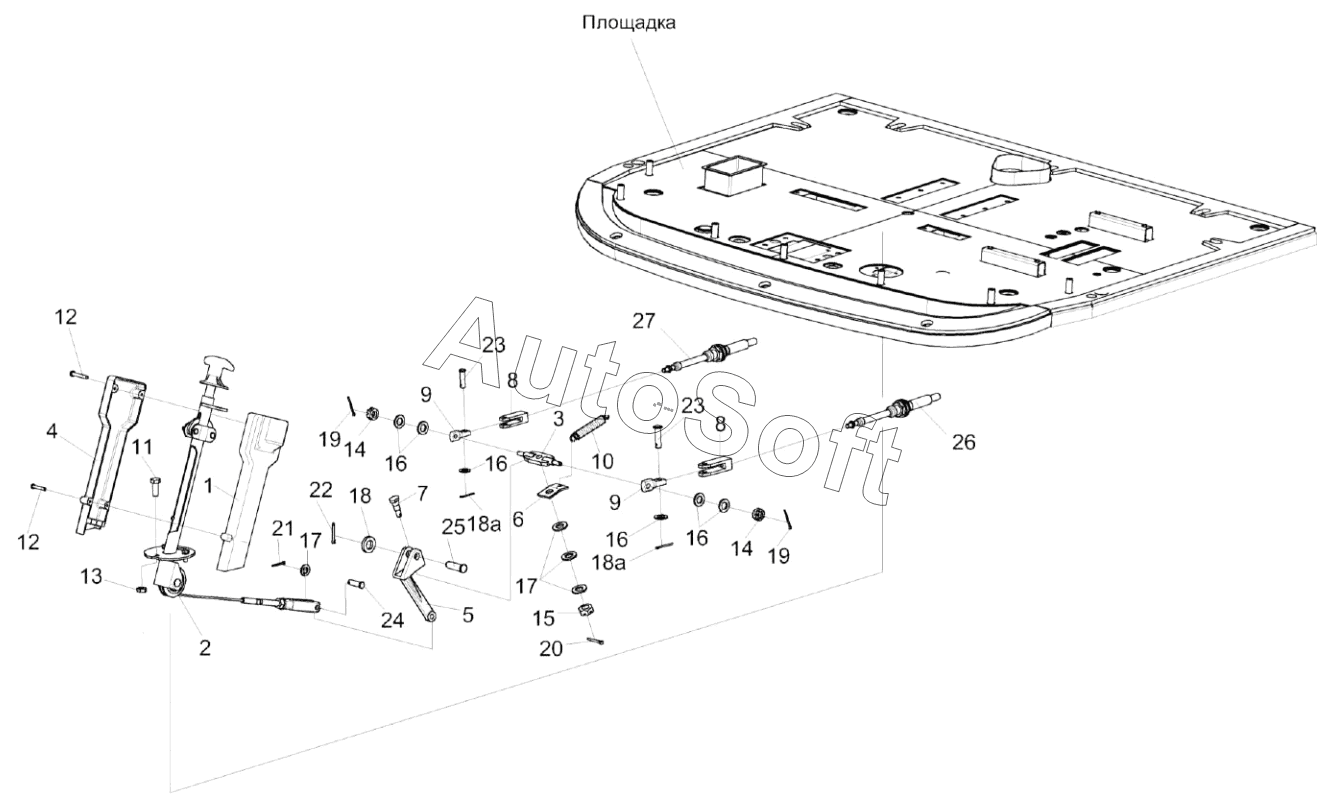

Каталог запасных частей к технике: Гомсельмаш КВК-800-8 ПАЛЕССЕ FS80-8 (2021). Установка колонки привода УЭС 0300710
КВС-8-0129000
1
2
3
4
5
6
7
8
8
9
9
10
11
12
12
13
14
14
15
16
16
16
16
17
17
18
18а
18а
19
19
20
21
22
23
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-8-0129000 | К***0 | Площадка управления | |
| 1 | У***0 | Крышка | |
| 10 | Р***Б | Пружина | |
| 11 | Б***т | Болт | |
| 12 | В***3 | Винт | |
| 13 | Г***5 | Гайка М8-6G-5915 | |
| 14 | Г***9 | Гайка | |
| 15 | Г***9 | Гайка | |
| 16 | Ш***1 | Шайба С.8.01-11371 | |
| 17 | Ш***1 | Шайба С.10.01 -11371 | |
| 18 | Ш***1 | Шайба | |
| 18а | Ш***7 | Шплинт 2х12-397 | |
| 19 | Ш***7 | Шплинт 2х18-397 | |
| 2 | У***0 | Колонка привода | |
| 20 | Ш***7 | Шплинт | |
| 21 | Ш***7 | Шплинт | |
| 22 | Ш***7 | Шплинт | |
| 23 | О***0 | Ось | |
| 24 | О***0 | Ось 6-10 b12х36-9650 | |
| 25 | О***0 | Ось | |
| 26 | 1***0 | Трос дистанционного управления | |
| 27 | 1***0 | Трос дистанционного управления | |
| 3 | Р***0 | Качалка | |
| 4 | У***7 | Крышка | |
| 5 | У***5 | Рычаг | |
| 6 | У***2 | Пластина | |
| 7 | У***6 | Ось | |
| 8 | У***6 | Вилка | |
| 9 | У***1 | Сухарик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
