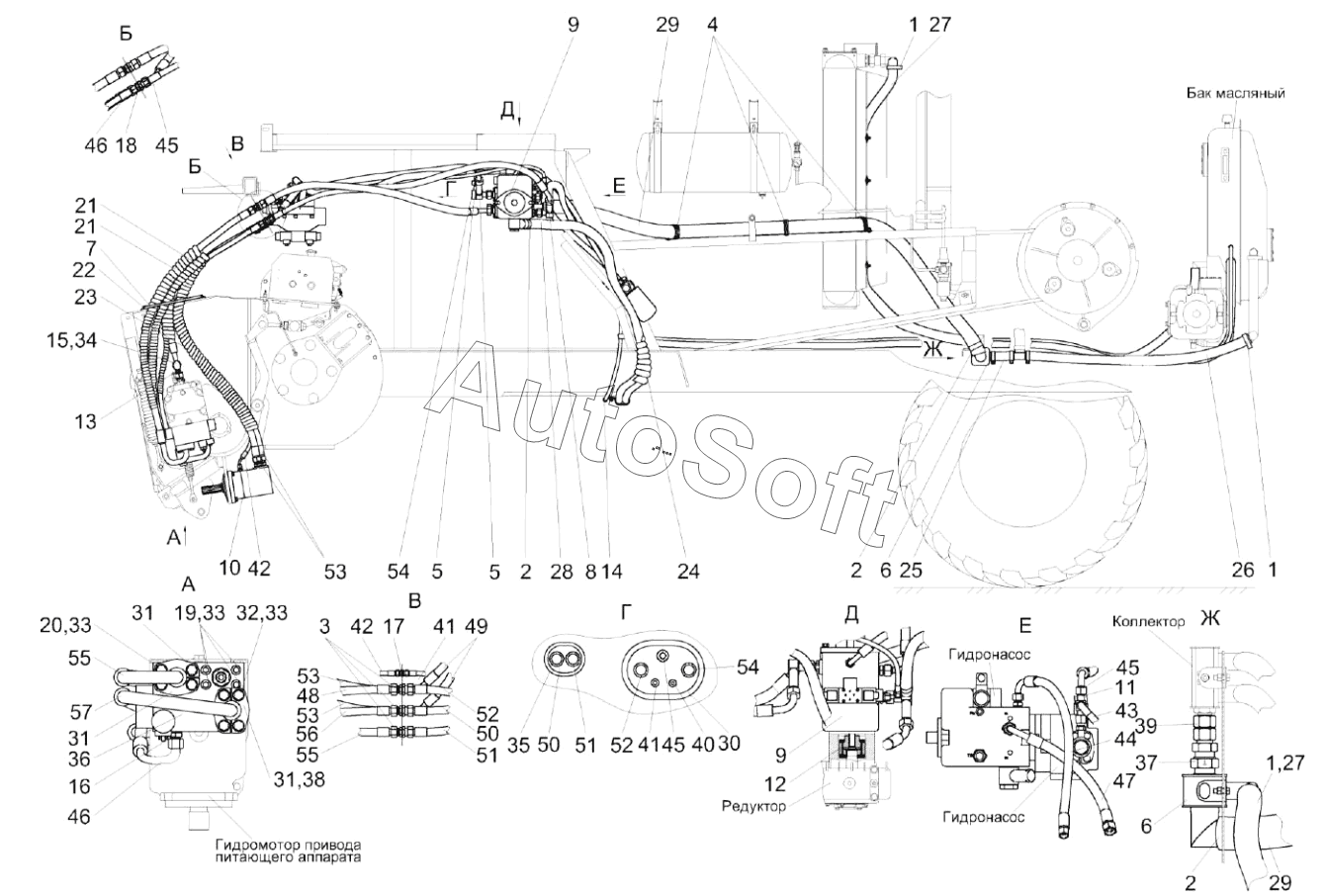

Каталог запасных частей к технике: Гомсельмаш КВК-800-8 ПАЛЕССЕ FS80-8 (2021). Гидросистема привода питающего аппарата и адаптеров КВС-8-0624000 (лист 1)
44
30
31
31
31
32
33
33
33
34
35
36
37
38
39
40
41
41
42
42
43
29
29
45
45
45
46
46
47
48
49
50
50
51
51
52
52
53
53
53
54
54
55
55
56
57
15
1
1
1
2
2
2
3
4
5
5
6
6
7
8
9
9
10
11
12
13
14
КВС-8-0624000
КВС-8-0624000
16
17
18
19
20
21
21
22
23
24
25
26
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-8-0624000 | К***0 | Гидросистема привода питающего аппарата и адаптеров | |
| 1 | А***0 | Хомут стяжной | |
| 2 | А***0 | Хомут стяжной | |
| 3 | Г***6 | Штуцер | |
| 4 | К***Б | Хомут | |
| 5 | К***0 | Угольник | |
| 6 | К***0 | Коллектор | |
| 7 | К***0 | Держатель рукавов | |
| 8 | К***0 | Тройник | |
| 9 | К***0 | Гидронасос двухсекционный | |
| 10 | К***0 | Гидромотор привода режущего аппарата | |
| 11 | К***1 | Крестовина | |
| 12 | К***0 | Муфта | |
| 13 | К***0 | Тройник | |
| 14 | К***1 | Хомут | |
| 15 | М***0 | Полумуфта внутренняя | |
| 16 | Г***3 | Штуцер | |
| 17 | Г***1 | Штуцер | |
| 18 | Г***3 | Штуцер | |
| 19 | К***8 | Винт | |
| 20 | К***9 | Болт | |
| 21 | О***5 | Оплетка | |
| 22 | О***7 | Оплетка | |
| 23 | О***8 | Оплетка | |
| 24 | О***9 | Оплетка | |
| 25 | Р***7 | Рукав | |
| 26 | Р***4 | Рукав | |
| 27 | Р***5 | Рукав | |
| 28 | Р***8 | Рукав | |
| 29 | Р***2 | Рукав | |
| 30 | У***5 | Уплотнение | |
| 31 | У***4 | Полуфланец | |
| 32 | Б***т | Болт | |
| 33 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 34 | К***3 | Кольцо 019-022-19-2-2-18829/9833 | |
| 35 | 5***9 | Втулка | |
| 36 | 2***9 | Гидроблок | |
| 37 | Г***н | Гидроклапан обратный | |
| 38 | Г***3 | Кольцо уплотнительное | |
| 39 | G***F | Переходник | |
| 40 | Р***° | Рукав | |
| 41 | Р***0 | Рукав | |
| 42 | Р***° | Рукав | |
| 43 | Р***° | Рукав | |
| 44 | Р***° | Рукав | |
| 45 | Р***° | Рукав высокого давления | |
| 46 | Р***° | Рукав | |
| 47 | Р***° | Рукав высокого давления | |
| 48 | Р***° | Рукав | |
| 49 | Р***° | Рукав | |
| 50 | Р***° | Рукав | |
| 51 | Р***° | Рукав | |
| 52 | Р***° | Рукав | |
| 53 | Р***0 | Рукав | |
| 54 | Р***° | Рукав | |
| 55 | Р***M | Рукав | |
| 56 | Р***M | Рукав | |
| 57 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) |
