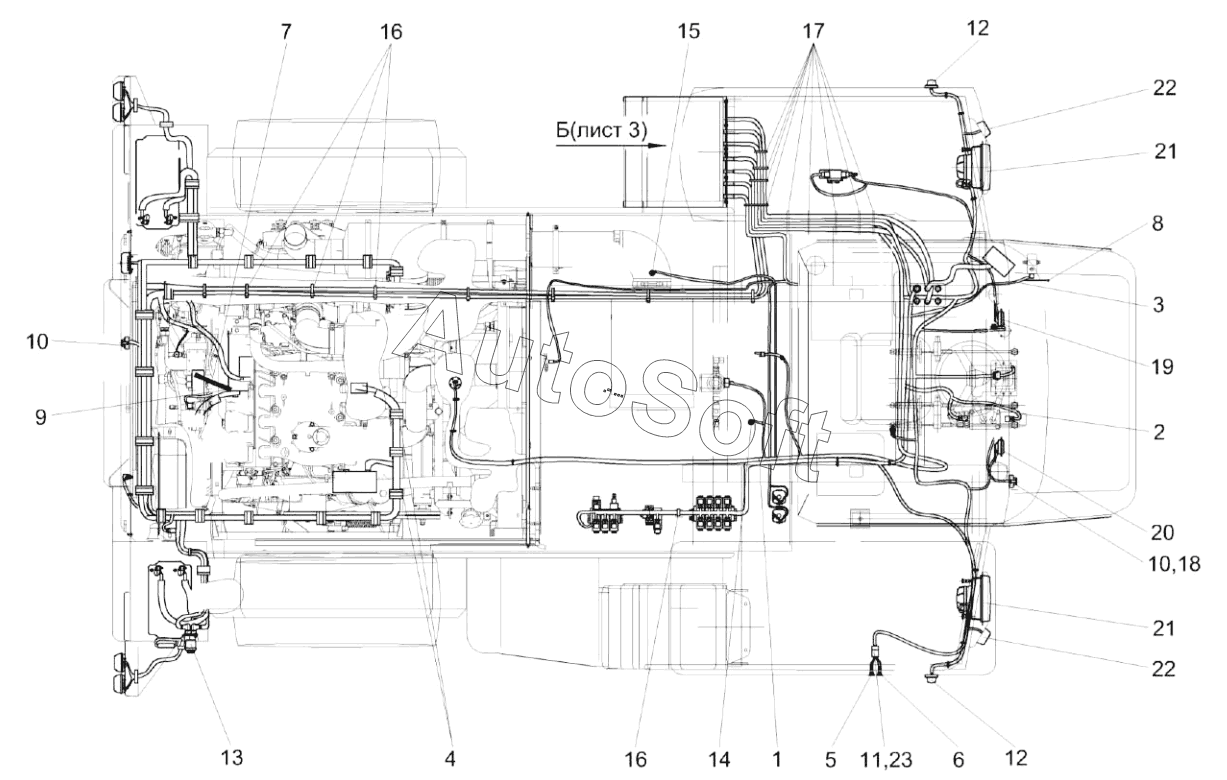

Каталог запасных частей к технике: Гомсельмаш КВК-800-8 ПАЛЕССЕ FS80-8 (2021). Установка электрооборудования измельчителя КВС-8-0721000 (лист 2)
12
12
23
22
22
21
21
20
19
18
17
16
16
15
14
13
КВС-8-0721000
11
10
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-8-0721000 | К***0 | Установка электрооборудования измельчителя | |
| 1 | К***Б | Жгут датчиков | |
| 2 | К***0 | Жгут гидроблоков | |
| 3 | К***А | Жгут гидроблока дополнительный | |
| 4 | К***4 | Хомут | |
| 5 | У***0 | Кнопка | |
| 6 | У***2 | Кнопка | |
| 7 | У***0 | Провод ''массы'' | |
| 8 | К***6 | Колпачок | |
| 9 | К***7 | Колпачок | |
| 10 | К***8 | Крышка | |
| 11 | 5***4 | Колодка штыревая | |
| 12 | Ф***4 | Фонарь знака автопоезда | |
| 13 | 1***7 | Выключатель | |
| 14 | Д***К | Датчик-гидросигнализатор | |
| 15 | Х***0 | Индикатор электрический | |
| 16 | Л***а | Лента стяжная зубчатая | |
| 17 | 2***2 | Лента стяжная | |
| 18 | Р***2 | Розетка | |
| 19 | С***3 | Звуковой сигнал безрупорный | |
| 20 | С***4 | Сигнал звуковой безрупорный | |
| 21 | 1***2 | Фара | |
| 22 | 3***2 | Фонарь передний многофункциональный | |
| 23 | 5***2 | Чехол защитный держателя внутреннего четырехклеммового |
