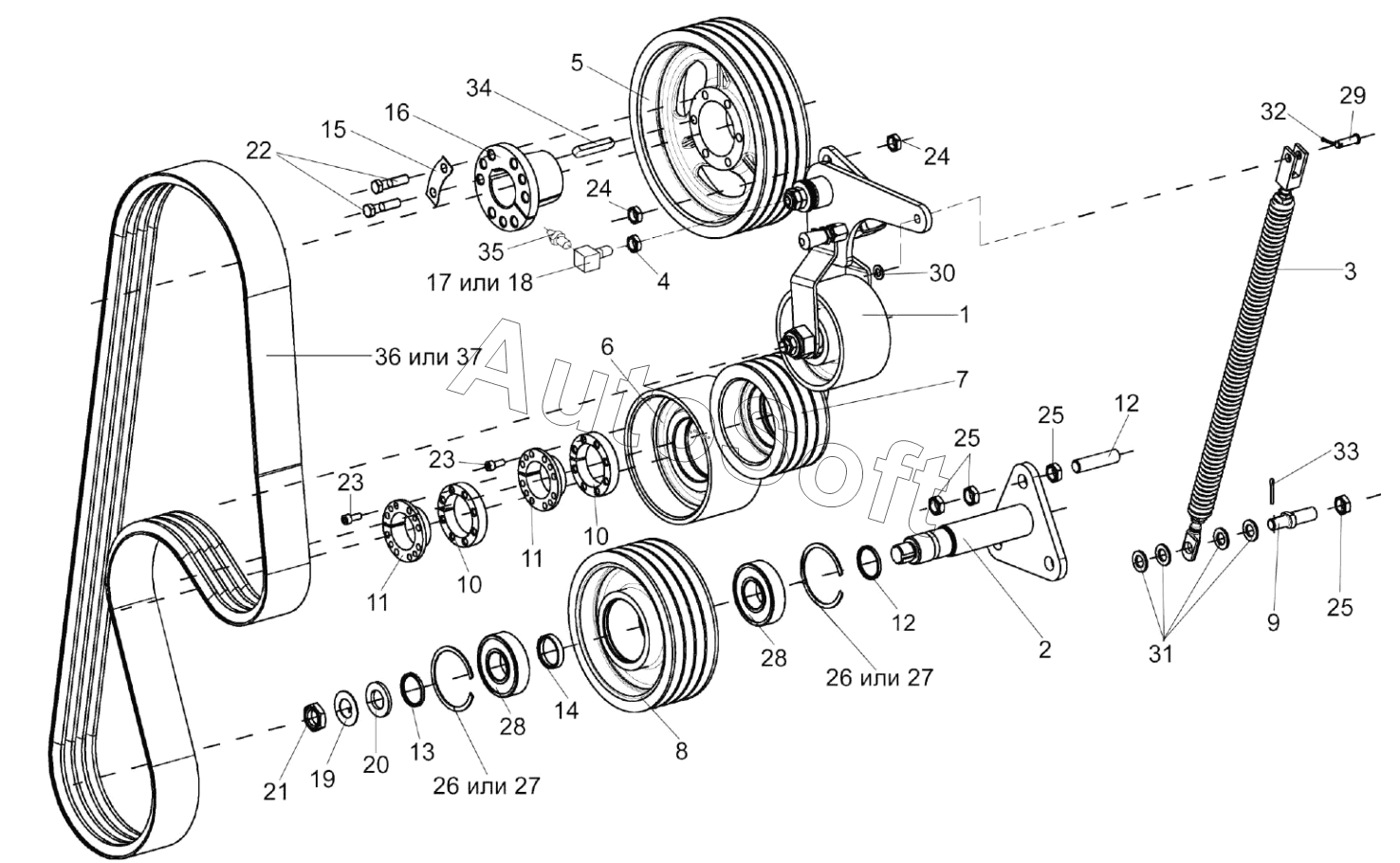

Каталог запасных частей к технике: Гомсельмаш КВК-800-8 ПАЛЕССЕ FS80-8 (2021). Привод доизмельчающего устройства КВС-1-0132100
28
28
28
21
22
23
23
24
24
25
25
25
26
26
27
27
28
28
28
28
28
28
28
28
28
20
29
30
31
32
33
34
35
36
37
37
10
10
КВС-1-0132150
1
2
3
4
5
6
7
8
9
КВС-1-0132100
11
11
12
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0132100 | К***0 | Привод доизмельчающего устройства | |
| КВС-1-0132150 | К***0 | Ролик | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Опора | |
| 3 | К***0 | Пружина | |
| 4 | К***4 | Гайка | |
| 5 | К***1 | Шкив | |
| 6 | К***2 | Ролик | |
| 7 | К***3 | Шкив | |
| 8 | К***5 | Ролик | |
| 9 | К***2 | Палец | |
| 10 | К***4 | Втулка | |
| 11 | К***5 | Ступица | |
| 12 | К***7 | Шпилька | |
| 13 | К***1 | Втулка | |
| 14 | К***1 | Втулка | |
| 15 | К***А | Пластина | |
| 16 | К***1 | Ступица | |
| 17 | К***6 | Штуцер | |
| 18 | К***7 | Штуцер | |
| 19 | П***1 | Шайба специальная | |
| 20 | П***А | Шайба | |
| 21 | П***5 | Гайка специальная | |
| 22 | Б***т | Болт | |
| 23 | В***8 | Винт М8-6ех20-11738 | |
| 24 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 25 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 26 | К***1 | Кольцо В90-13941 | |
| 27 | К***3 | Кольцо | |
| 28 | П***1 | Подшипник | |
| 28 | П***К | Подшипник | |
| 28 | П***U | Подшипник | |
| 28 | П***E | Подшипник | |
| 29 | О***0 | Ось | |
| 30 | Ш***1 | Шайба С.10.01-11371 | |
| 31 | Ш***1 | Шайба С.16.01-11371 | |
| 32 | Ш***7 | Шплинт 3,2х20-397 | |
| 33 | Ш***7 | Шплинт 4х25-397 | |
| 34 | Ш***0 | Шпонка | |
| 35 | М***3 | Масленка 1.2-19853 | |
| 36 | Р***a | Ремень | |
| 37 | Р***A | Ремень | |
| 37 | Р***A | Ремень |
