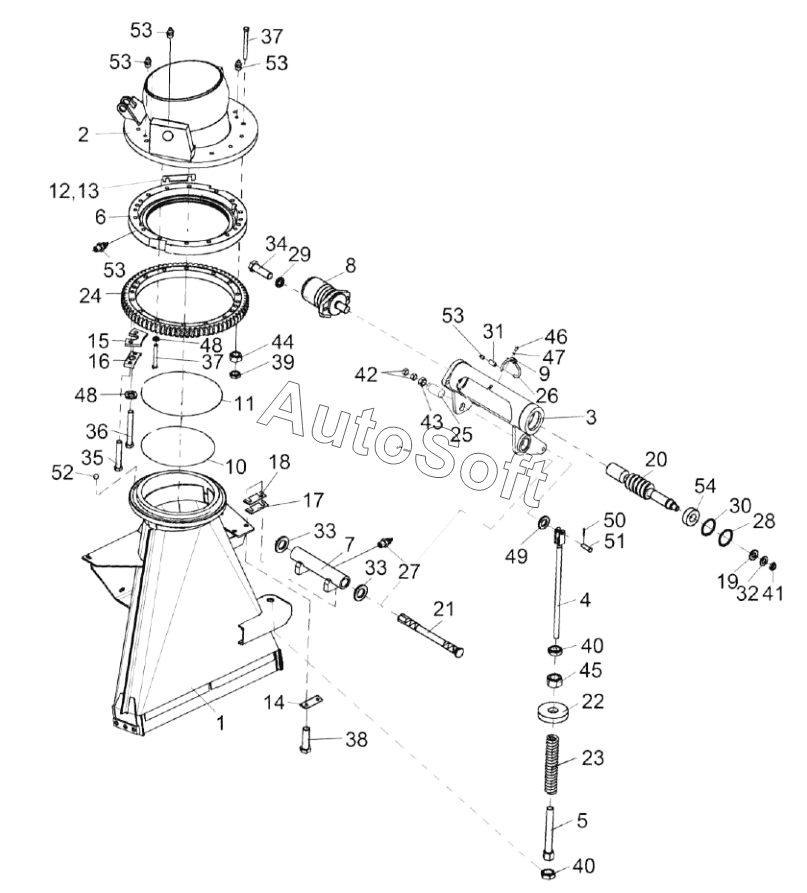

Каталог запасных частей к технике: Гомсельмаш КВК-800-8 ПАЛЕССЕ FS80-8 (2021). Основание силосопровода и механизм поворота КВС-1-0143500
42
28
29
30
31
32
33
33
34
35
36
37
37
38
39
40
40
41
27
43
44
45
46
47
48
48
49
50
51
52
53
53
53
53
53
54
54
54
13
КВС-1-0143570
КВС-1-0143190
1
2
3
4
5
6
7
8
9
10
11
12
КВС-1-0143500
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0143190 | К***0 | Трубопровод | |
| КВС-1-0143500 | К***0 | Основание силосопровода и механизм поворота | |
| КВС-1-0143570 | К***0 | Механизм поворота силосопровода | |
| 1 | К***А | Основание силосопровода | |
| 2 | К***0 | Фланец | |
| 3 | К***В | Корпус | |
| 4 | К***0 | Зацеп | |
| 5 | К***0 | Направляющая | |
| 6 | К***0 | Корпус | |
| 7 | К***0 | Опора | |
| 8 | К***0 | Гидромотор силосопровода | |
| 9 | К***6 | Хомут | |
| 10 | К***1 | Уплотнение | |
| 11 | К***1 | Уплотнение | |
| 12 | К***3 | Прокладка | |
| 13 | К***1 | Прокладка | |
| 14 | К***9 | Пластина | |
| 15 | К***А | Упор | |
| 16 | К***8 | Пластина стопорная | |
| 17 | К***1 | Прокладка | |
| 18 | К***1 | Прокладка | |
| 19 | К***1 | Шайба | |
| 20 | К***1 | Червяк | |
| 21 | К***5 | Ось | |
| 22 | К***6 | Шайба | |
| 23 | К***2 | Пружина | |
| 24 | К***7 | Колесо | |
| 25 | К***3 | Втулка | |
| 26 | К***5 | Трубка | |
| 27 | К***3 | Штуцер | |
| 28 | К***1 | Шайба | |
| 29 | К***8 | Шайба | |
| 30 | К***3 | Прокладка | |
| 31 | П***2 | Переходник | |
| 32 | П***5 | Шайба | |
| 33 | У***5 | Шайба | |
| 34 | Б***т | Болт | |
| 35 | Б***т | Болт | |
| 36 | Б***т | Болт | |
| 37 | Б***т | Болт | |
| 38 | Б***т | Болт | |
| 39 | Г***6 | Гайка | |
| 40 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 41 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 42 | Г***6 | Гайка М24х2-6G-2526 | |
| 43 | Г***6 | Гайка | |
| 44 | Г***5 | Гайка М12х1,25-6G-5915 | |
| 45 | Г***5 | Гайка | |
| 46 | В***3 | Винт | |
| 47 | Ш***2 | Шайба | |
| 48 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 49 | Ш***1 | Шайба C.12.01-11371 | |
| 50 | Ш***7 | Шплинт 3,2х20-397 | |
| 51 | О***0 | Ось | |
| 52 | Ш***2 | Шарик | |
| 53 | М***3 | Масленка 1.2-19853 | |
| 54 | П***H | Подшипник | |
| 54 | П***9 | Подшипник | |
| 54 | П***E | Подшипник |
