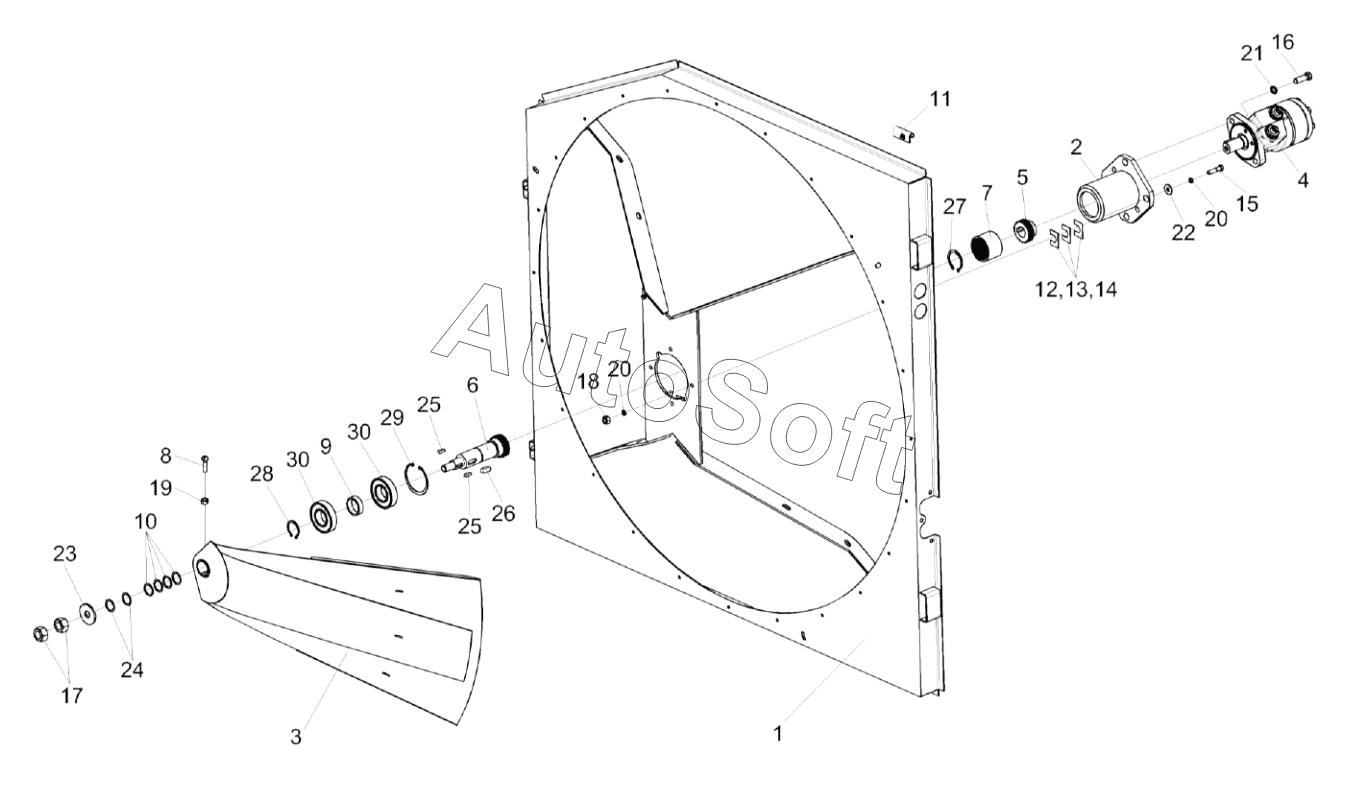

Каталог запасных частей к технике: Гомсельмаш КВК-800-8 ПАЛЕССЕ FS80-8 (2021). Воздухозаборник КВС-5-0155000 (лист 2)
15
30
30
29
28
27
26
25
25
24
23
22
21
20
20
19
18
17
16
КВС-5-0155000
14
13
12
11
10
9
8
7
6
5
4
3
2
1
КВС-5-0155110
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-5-0155000 | К***0 | Воздухозаборник | |
| КВС-5-0155110 | К***0 | Обойма | |
| 1 | К***А | Корпус | |
| 2 | К***0 | Корпус | |
| 3 | К***А | Затенитель | |
| 4 | К***0 | Гидромотор воздухозаборника | |
| 5 | К***1 | Втулка | |
| 6 | К***Б | Вал | |
| 7 | К***3 | Обойма | |
| 8 | К***1 | Винт | |
| 9 | К***6 | Втулка | |
| 10 | К***2 | Шайба | |
| 11 | К***0 | Уплотнитель | |
| 12 | П***9 | Прокладка | |
| 13 | П***1 | Прокладка | |
| 14 | П***4 | Прокладка | |
| 15 | Б***т | Болт | |
| 16 | Б***т | Болт | |
| 17 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 18 | Г***5 | Гайка М8-6G-5915 | |
| 19 | Г***6 | Гайка М10-6G-2526 | |
| 20 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 21 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 22 | Ш***8 | Шайба | |
| 23 | Ш***1 | Шайба | |
| 24 | Ш***1 | Шайба | |
| 25 | Ш***0 | Шпонка | |
| 26 | Ш***0 | Шпонка | |
| 27 | К***1 | Кольцо В48-13941 | |
| 28 | К***2 | Кольцо В35-13942 | |
| 29 | К***3 | Кольцо В72-13943 | |
| 30 | П***2 | Подшипник 180207-8882 |
