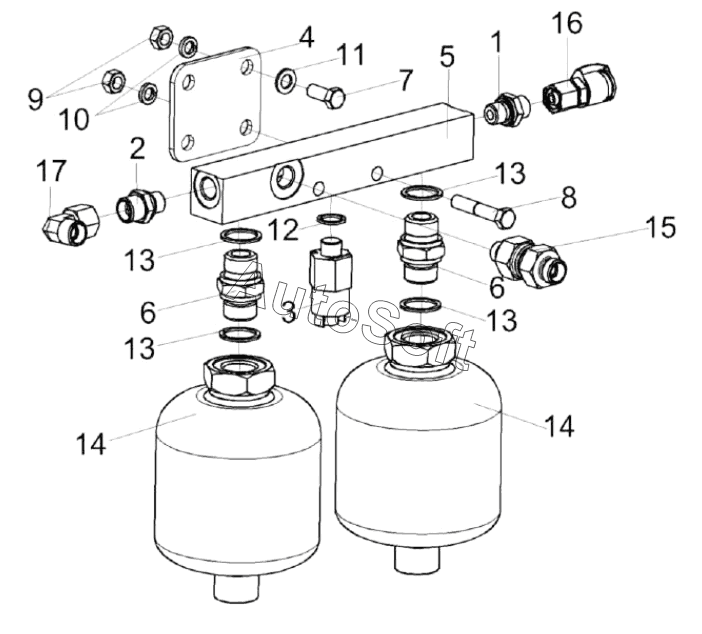

Каталог запасных частей к технике: Гомсельмаш KС-100 (2021). Блок пневмогидроаккумуляторов КС-100-0606370
9
17
16
15
14
14
13
13
13
13
12
11
10
8
7
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-100-0606370 | К***0 | Блок пневмогидроаккумуляторов | |
| 1 | Г***1 | Штуцер | |
| 2 | Г***2 | Штуцер | |
| 3 | К***0 | Реле давления | |
| 4 | К***1 | Кронштейн | |
| 5 | К***5 | Корпус | |
| 6 | У***6 | Штуцер | |
| 7 | Б***6 | Болт | |
| 8 | Б***6 | Болт | |
| 9 | Г***5 | Гайка М8-6G - 5915 | |
| 10 | Ш***2 | Шайба 8Т 65Г - 6402 | |
| 11 | Ш***1 | Шайба | |
| 12 | П***8 | Прокладка | |
| 13 | П***8 | Прокладка | |
| 14 | S***0 | Пневмогидроаккумулятор | |
| 15 | 2***G | Клапан обратный | |
| 16 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 17 | E***F | Угольник |
