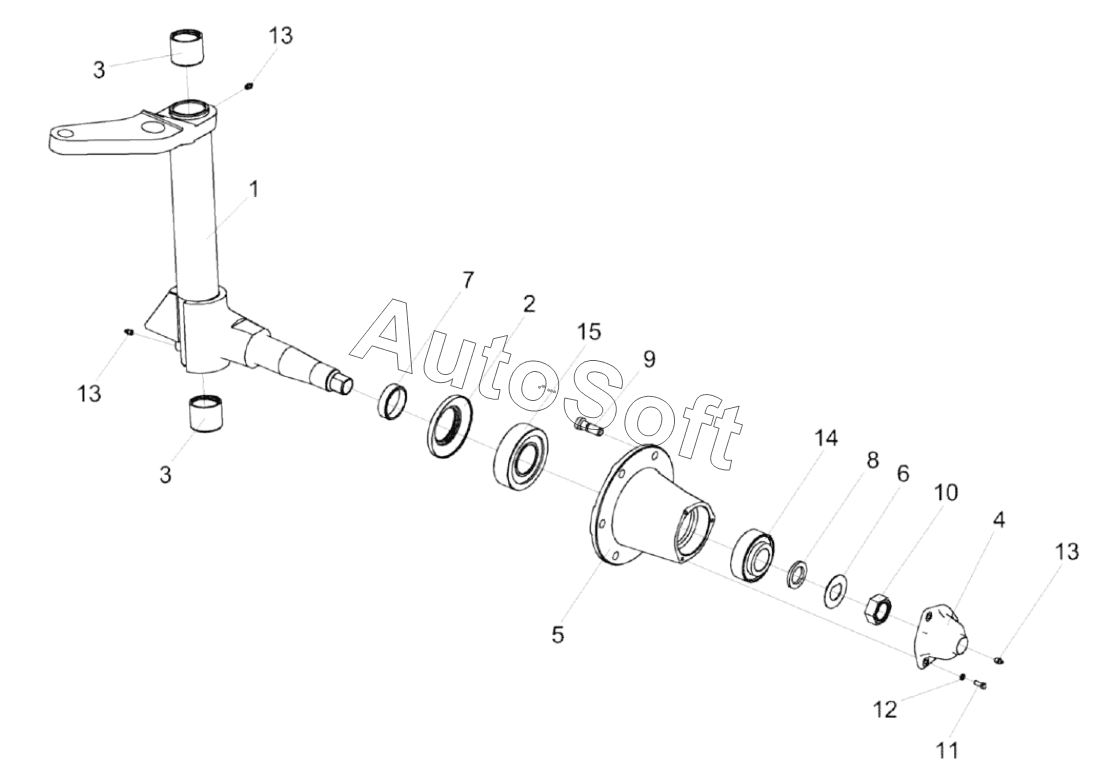

Каталог запасных частей к технике: Гомсельмаш KС-100 (2021). Мост управляемых колес КС-100-0109200 (кулак поворотный правый и ступица)
7
15
14
13
13
13
12
11
10
9
8
КС-100-0109220
6
5
4
3
3
2
1
УЭС 0109050-01
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-100-0109220 | К***0 | Кулак поворотный | |
| УЭС 0109050-01 | У***1 | Ступица | |
| 1 | К***0 | Кулак поворотный | |
| 2 | Р***0 | Сальник с обоймой | |
| 3 | К***1 | Втулка | |
| 4 | У***1 | Крышка | |
| 5 | Р***В | Ступица | |
| 6 | Р***7 | Шайба | |
| 7 | Р***А | Кольцо сальника | |
| 8 | Р***Б | Втулка | |
| 9 | Р***6 | Болт колеса | |
| 10 | Р***А | Гайка | |
| 11 | Б***6 | Болт | |
| 12 | Ш***2 | Шайба 8Т 65Г - 6402 | |
| 13 | М***3 | Масленка | |
| 14 | П***5 | Подшипник | |
| 15 | П***5 | Подшипник |
