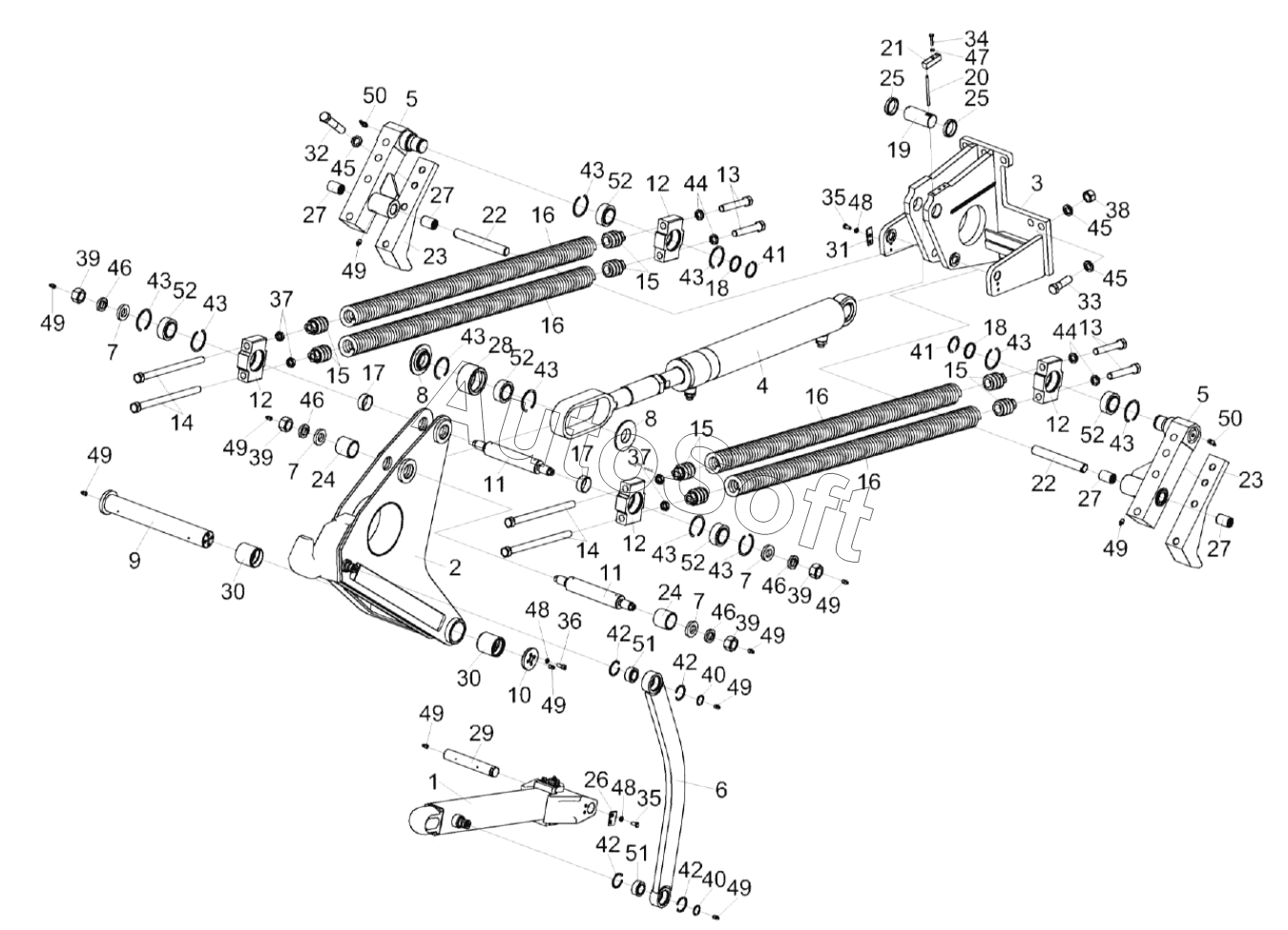

Каталог запасных частей к технике: Гомсельмаш KС-100 (2021). Установка механизма навески КС-100-2-0154000 (левая сторона)
38
24
24
25
25
26
27
27
27
27
28
29
30
30
31
32
33
34
35
35
36
37
37
23
23
39
39
39
39
40
40
41
41
42
42
42
42
43
43
43
43
43
43
43
43
43
43
44
44
45
45
45
46
46
46
46
47
48
48
48
49
49
49
49
49
49
49
49
49
49
49
50
50
51
51
52
52
52
52
52
9
КС-100-0154030
КС-100-0154040
КС-100-2-0154010-01
КС-100-2-0104080
КС-200-0104050-01
КС-200-0104080
1
2
3
4
5
5
6
7
7
7
7
8
8
КС-100-2-0154000
10
11
11
12
12
12
12
13
13
14
14
15
15
15
15
16
16
16
16
17
17
18
18
19
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-100-0154030 | К***0 | Опора | |
| КС-100-0154040 | К***0 | Пружина | |
| КС-100-2-0104080 | К***0 | Рычаг | |
| КС-100-2-0154000 | К***0 | Установка механизма навески | |
| КС-100-2-0154010-01 | К***1 | Рычаг | |
| КС-200-0104050-01 | К***1 | Штанга | |
| КС-200-0104080 | К***0 | Ролик | |
| 1 | К***0 | Рычаг | |
| 2 | К***1 | Рычаг | |
| 3 | К***0 | Кронштейн | |
| 4 | К***0 | Гидроцилиндр | |
| 5 | К***0 | Рычаг | |
| 6 | К***1 | Тяга | |
| 7 | К***5 | Шайба | |
| 8 | К***9 | Шайба | |
| 9 | К***А | Ось | |
| 10 | К***А | Шайба | |
| 11 | К***1 | Ось | |
| 12 | К***2 | Опора | |
| 13 | К***3 | Болт | |
| 14 | К***1 | Болт | |
| 15 | К***4 | Пробка | |
| 16 | К***5 | Пружина | |
| 17 | К***1 | Втулка | |
| 18 | К***1 | Кольцо | |
| 19 | К***2 | Ось | |
| 20 | К***3 | Фиксатор | |
| 21 | К***4 | Защита | |
| 22 | К***5 | Ось | |
| 23 | К***1 | Упор | |
| 24 | К***1 | Втулка | |
| 25 | К***1 | Втулка | |
| 26 | К***6 | Пластина | |
| 27 | К***1 | Втулка | |
| 28 | К***8 | Ролик | |
| 29 | К***7 | Ось | |
| 30 | К***1 | Втулка | |
| 31 | У***7 | Пластина | |
| 32 | Б***6 | Болт | |
| 33 | Б***6 | Болт | |
| 34 | Б***6 | Болт | |
| 35 | Б***6 | Болт | |
| 36 | В***8 | Винт | |
| 37 | Г***6 | Гайка | |
| 38 | Г***5 | Гайка | |
| 39 | Г***5 | Гайка | |
| 40 | К***0 | Кольцо | |
| 41 | К***0 | Кольцо | |
| 42 | К***1 | Кольцо | |
| 43 | К***1 | Кольцо | |
| 44 | Ш***2 | Шайба | |
| 45 | Ш***2 | Шайба | |
| 46 | Ш***2 | Шайба | |
| 47 | Ш***2 | Шайба | |
| 48 | Ш***2 | Шайба | |
| 49 | М***3 | Масленка | |
| 50 | М***3 | Масленка | |
| 51 | П***5 | Подшипник | |
| 52 | П***5 | Подшипник |
