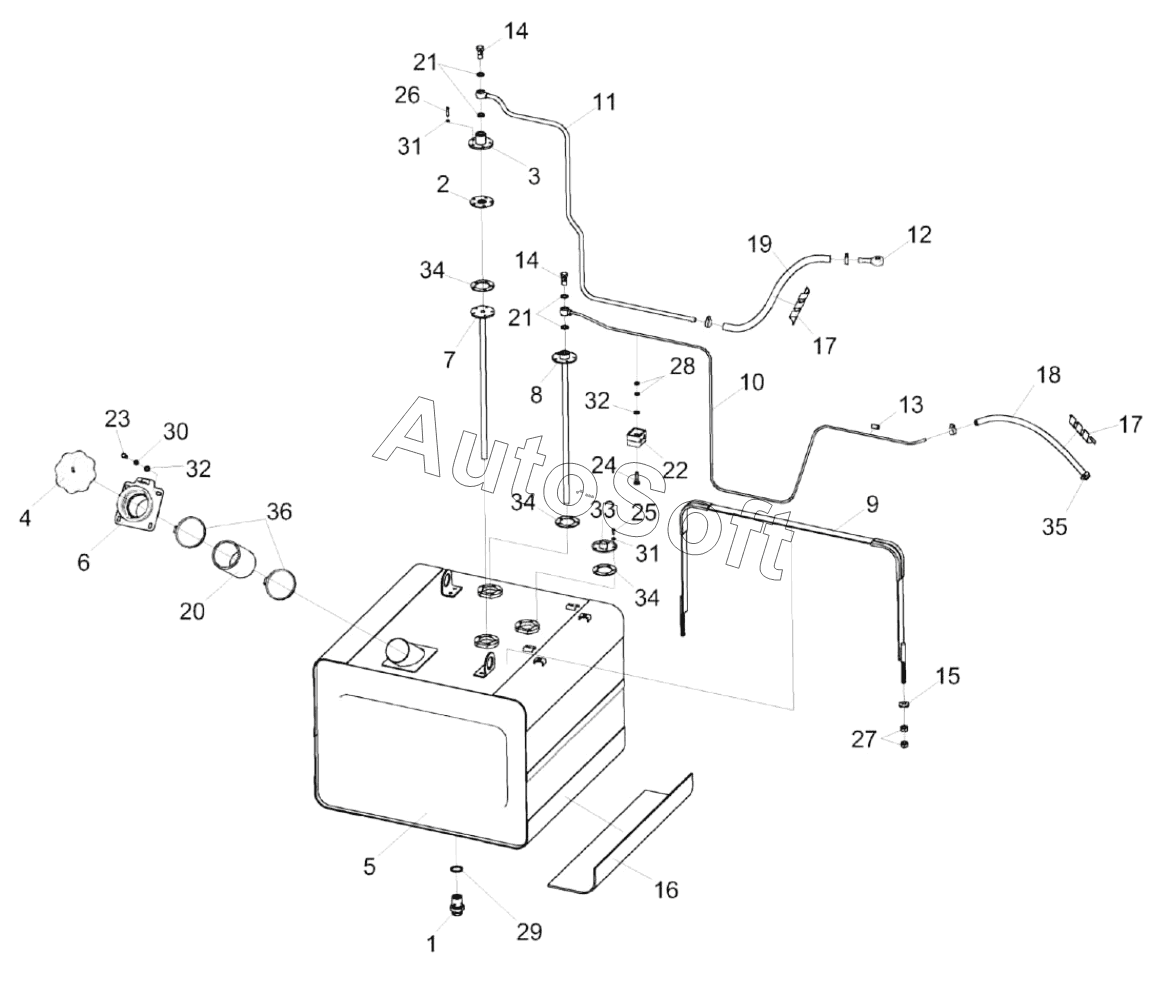

Каталог запасных частей к технике: Гомсельмаш KС-100 (2021). Установка топливного оборудования КС-100-2-0123000
КС-100-2-0123000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
34
34
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-100-2-0123000 | К***0 | Установка топливного оборудования | |
| 1 | К***0 | Клапан сливной | |
| 2 | К***0 | Клапан | |
| 3 | К***0 | Корпус | |
| 4 | К***0 | Крышка | |
| 5 | К***0 | Бак топливный | |
| 6 | К***А | Горловина | |
| 7 | К***0 | Труба | |
| 8 | К***0 | Труба | |
| 9 | К***0 | Хомут | |
| 10 | К***0 | Топливопровод сливной | |
| 11 | К***0 | Топливопровод заборный | |
| 12 | У***0 | Штуцер | |
| 13 | К***1 | Прокладка | |
| 14 | К***А | Болт специальный | |
| 15 | К***5 | Шайба | |
| 16 | К***1 | Прокладка | |
| 17 | О***7 | Оплетка | |
| 18 | Р***8 | Рукав | |
| 19 | Р***8 | Рукав | |
| 20 | Р***1 | Рукав | |
| 21 | У***1 | Шайба | |
| 22 | У***А | Брус | |
| 23 | Б***6 | Болт | |
| 24 | Б***2 | Болт | |
| 25 | В***3 | Винт | |
| 26 | В***3 | Винт | |
| 27 | Г***5 | Гайка М12-6G–5915 | |
| 28 | Г***6 | Гайка М8-6G – 2526 | |
| 29 | П***8 | Прокладка | |
| 30 | Ш***2 | Шайба 8Т 65Г – 6402 | |
| 31 | Ш***1 | Шайба | |
| 32 | Ш***1 | Шайба | |
| 33 | Д***У | Датчик указателя уровня топлива | |
| 34 | 2***6 | Прокладка | |
| 35 | T***3 | Хомут червячный | |
| 36 | T***2 | Хомут червячный |
