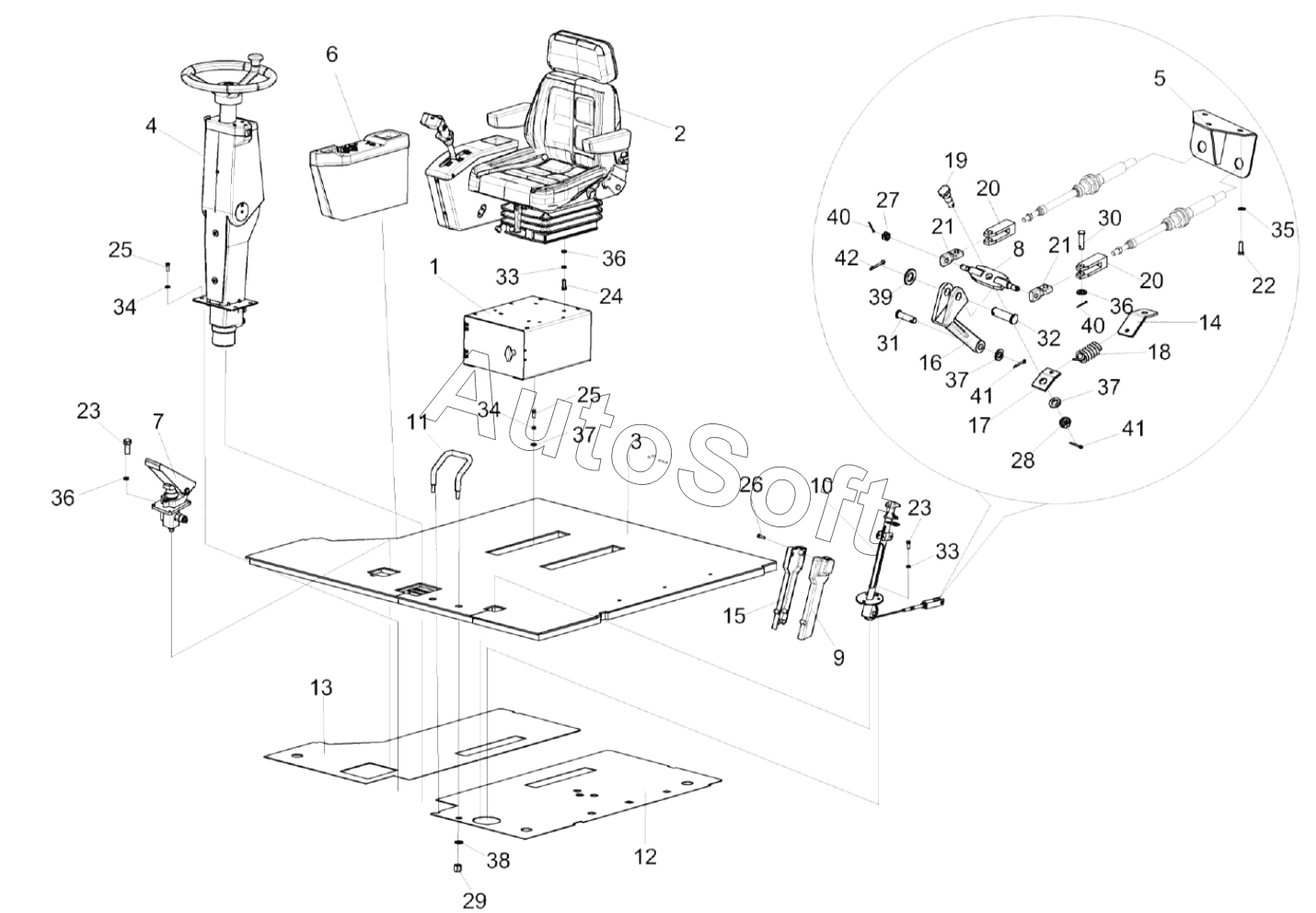

Каталог запасных частей к технике: Гомсельмаш KС-100 (2021). Площадка управления КС-100-2-0119000
КС-100-2-0119000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
23
24
25
25
26
27
28
29
30
31
32
33
33
34
34
35
36
36
36
37
37
37
38
39
40
40
41
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-100-2-0119000 | К***0 | Площадка управления | |
| 1 | К***0 | Кронштейн | |
| 2 | К***0 | Сиденье | |
| 3 | К***0 | Коврик | |
| 4 | К***0 | Рулевая колонка | |
| 5 | К***0 | Кронштейн | |
| 6 | К***0 | Установка электрооборудования пульта управления | |
| 7 | К***0 | Клапан тормозной | |
| 8 | Р***0 | Качалка | |
| 9 | У***0 | Крышка | |
| 10 | У***0 | Колонка привода | |
| 11 | К***4 | Упор | |
| 12 | К***2 | Прокладка | |
| 13 | К***3 | Прокладка | |
| 14 | К***3 | Ухо | |
| 15 | У***7 | Крышка | |
| 16 | У***5 | Рычаг | |
| 17 | У***2 | Пластина | |
| 18 | У***А | Пружина | |
| 19 | У***6 | Ось | |
| 20 | У***6 | Вилка | |
| 21 | У***1 | Сухарик | |
| 22 | Б***6 | Болт | |
| 23 | Б***6 | Болт | |
| 24 | Б***6 | Болт | |
| 25 | Б***6 | Болт | |
| 26 | В***3 | Винт | |
| 27 | Г***9 | Гайка | |
| 28 | Г***9 | Гайка | |
| 29 | Г***5 | Гайка | |
| 30 | О***0 | Ось | |
| 31 | О***0 | Ось | |
| 32 | О***0 | Ось | |
| 33 | Ш***2 | Шайба 8Т 65Г – 6402 | |
| 34 | Ш***2 | Шайба 10Т 65Г – 6402 | |
| 35 | Ш***8 | Шайба | |
| 36 | Ш***1 | Шайба | |
| 37 | Ш***1 | Шайба | |
| 38 | Ш***1 | Шайба | |
| 39 | Ш***1 | Шайба | |
| 40 | Ш***7 | Шплинт | |
| 41 | Ш***7 | Шплинт 3,2х20 – 397 | |
| 42 | Ш***7 | Шплинт 4х25 – 397 |
