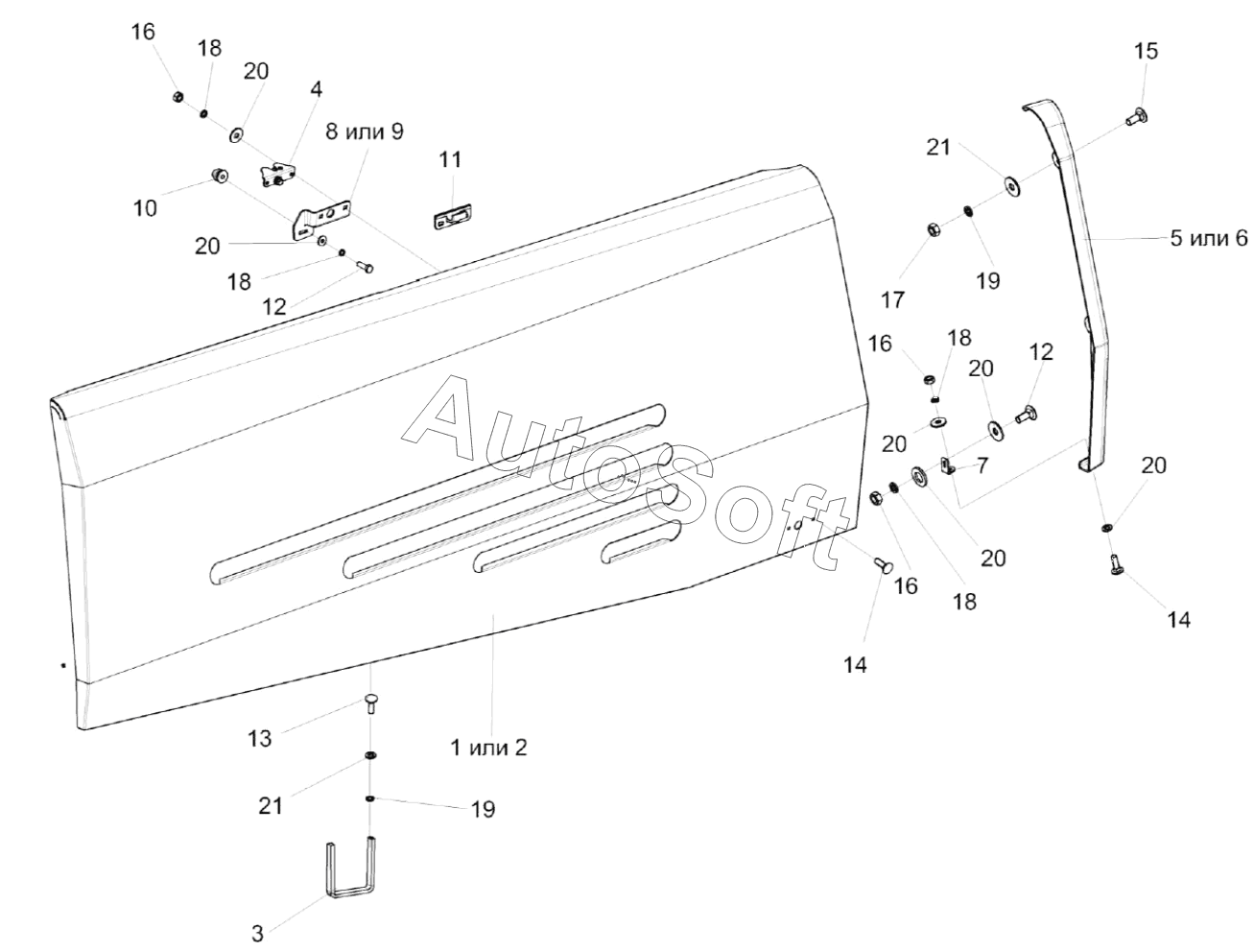

Каталог запасных частей к технике: Гомсельмаш KС-100 (2021). Капот КС-100-0128050 и КС-100-0128050-01
КС-100-0128050
КС-100-0128050-01
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
14
15
16
16
16
17
18
18
18
18
19
19
20
20
20
20
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-100-0128050 | К***0 | Капот | |
| КС-100-0128050-01 | К***1 | Капот | |
| 1 | К***0 | Капот | |
| 2 | К***1 | Капот | |
| 3 | К***0 | Ручка | |
| 4 | К***0 | Замок | |
| 5 | К***1 | Накладка | |
| 6 | К***1 | Накладка | |
| 7 | К***3 | Уголок | |
| 8 | К***4 | Кронштейн | |
| 9 | К***1 | Кронштейн | |
| 10 | К***6 | Фиксатор | |
| 11 | К***4 | Опора | |
| 12 | Б***8 | Болт М6-6eх16 – 7798 | |
| 13 | Б***6 | Болт | |
| 14 | Б***2 | Болт | |
| 15 | Б***2 | Болт | |
| 16 | Г***5 | Гайка М6-6G – 5915 | |
| 17 | Г***5 | Гайка М8-6G – 5915 | |
| 18 | Ш***2 | Шайба 6Т 65Г – 6402 | |
| 19 | Ш***2 | Шайба 8Т 65Г – 6402 | |
| 20 | Ш***8 | Шайба | |
| 21 | Ш***8 | Шайба |
