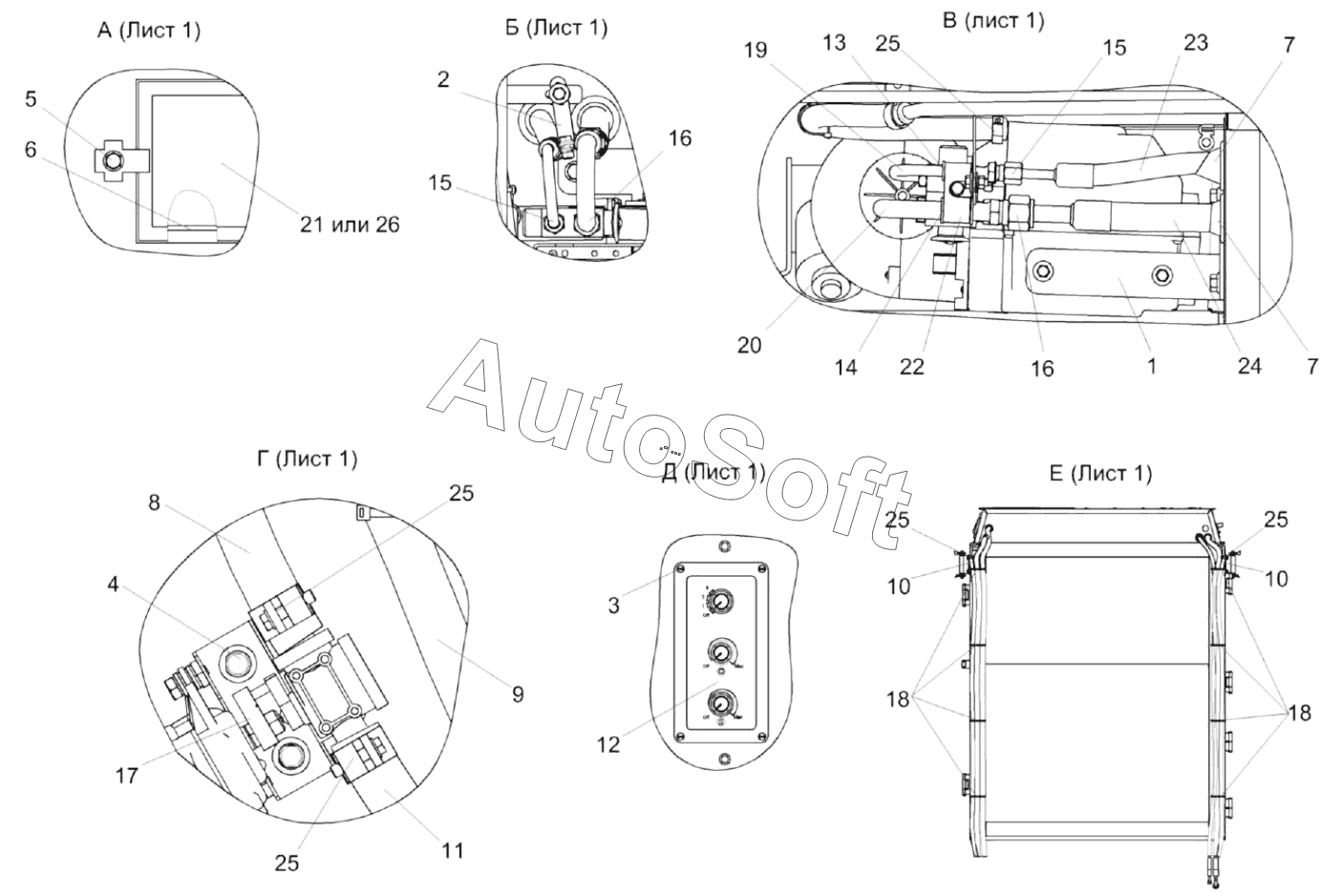

Каталог запасных частей к технике: Гомсельмаш KС-100 (2021). Установка испарителя КС-100-2-0121020 (лист 2)
КС-100-2-0121020
1
2
3
4
5
6
7
7
8
9
10
10
11
12
13
14
15
15
16
16
17
18
18
19
20
21
22
23
24
25
25
25
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-100-2-0121020 | К***0 | Установка испарителя | |
| 1 | К***0 | Установка блока испарительно- отопительного | |
| 2 | К***0 | Установка кронштейна | |
| 3 | К***0 | Установка блока управления | |
| 4 | К***0 | Установка крана отопителя | |
| 5 | К***0 | Установка прижима | |
| 6 | К***9 | Уплотнитель | |
| 7 | К***1 | Втулка | |
| 8 | К***5 | Рукав | |
| 9 | К***А | Шланг | |
| 10 | К***7 | Рукав 12х20-1,6-10362 | |
| 11 | К***3 | Шланг | |
| 12 | 9***0 | Блок управления в сборе | |
| 13 | 0***0 | Втулка резиновая | |
| 14 | 0***0 | Втулка резиновая | |
| 15 | 5***0 | Кольцо | |
| 16 | 7***0 | Кольцо | |
| 17 | 1***0 | Кран отопителя с моторедуктором | |
| 18 | Л***а | Лента стяжная зубчатая | |
| 19 | 3***0 | Трубка | |
| 20 | 0***0 | Трубка 5/8 в сборе | |
| 21 | П***0 | Фильтр приточного воздуха ПВ-470 | |
| 22 | 1***0 | Хомут трубок | |
| 23 | 0***1 | Хладонопровод | |
| 24 | 0***0 | Хладонопровод | |
| 25 | T***2 | Хомут червячный | |
| 26 | В***4 | Элемент фильтрующий |
