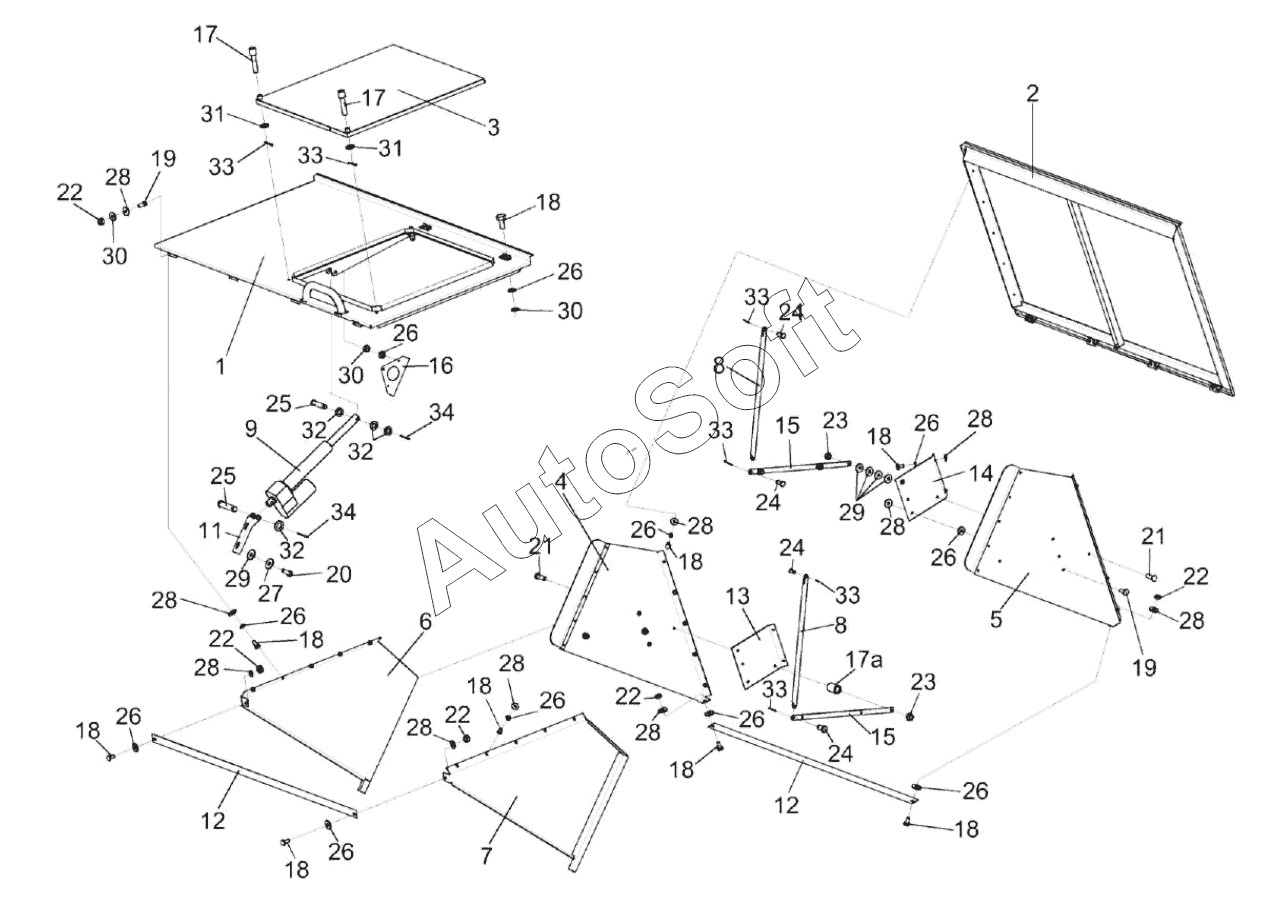

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (ПАЛЕССЕ GS812) (2021). Крыша бункера КЗК-7-0204000
КЗК-7-0204000
КЗК-7-0204000
1
2
3
4
5
6
7
8
8
9
11
12
12
13
14
15
15
16
17
17
17а
18
18
18
18
18
18
18
18
18
19
19
20
21
21
22
22
22
22
22
23
23
24
24
24
24
25
25
26
26
26
26
26
26
26
26
26
26
26
27
28
28
28
28
28
28
28
28
28
28
29
29
30
30
30
31
31
32
32
32
33
33
33
33
33
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-7-0204000 | К***0 | Крыша бункера | |
| 1 | К***0 | Панель | |
| 11 | К***4 | Кронштейн | |
| 12 | К***6 | Ограждение | |
| 13 | К***А | Усилитель | |
| 14 | К***1 | Усилитель | |
| 15 | К***2 | Рычаг | |
| 16 | К***9 | Кронштейн | |
| 17 | К***4 | Палец | |
| 17а | К***2 | Втулка | |
| 18 | Б***8 | Болт | |
| 19 | Б***8 | Болт М6-6eх14-7798 | |
| 2 | К***0 | Панель | |
| 20 | Б***8 | Болт | |
| 21 | Б***8 | Болт | |
| 22 | Г***5 | Гайка М6-6G-5915 | |
| 23 | Г***5 | Гайка М8-6G-5915 | |
| 24 | О***0 | Ось | |
| 25 | О***0 | Ось | |
| 26 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 27 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 28 | Ш***8 | Шайба | |
| 29 | Ш***8 | Шайба | |
| 3 | К***0 | Крышка | |
| 30 | Ш***1 | Шайба С.6.01-11371 | |
| 31 | Ш***1 | Шайба С.8.01-11371 | |
| 32 | Ш***1 | Шайба С.12.01-11371 | |
| 33 | Ш***7 | Шплинт 1,6х16-397 | |
| 34 | Ш***7 | Шплинт 3,2х18-397 | |
| 4 | К***А | Штора | |
| 5 | К***1 | Штора | |
| 6 | К***0 | Штора | |
| 7 | К***1 | Штора | |
| 8 | К***0 | Тяга | |
| 9 | К***0 | Электромеханизм бункера |
