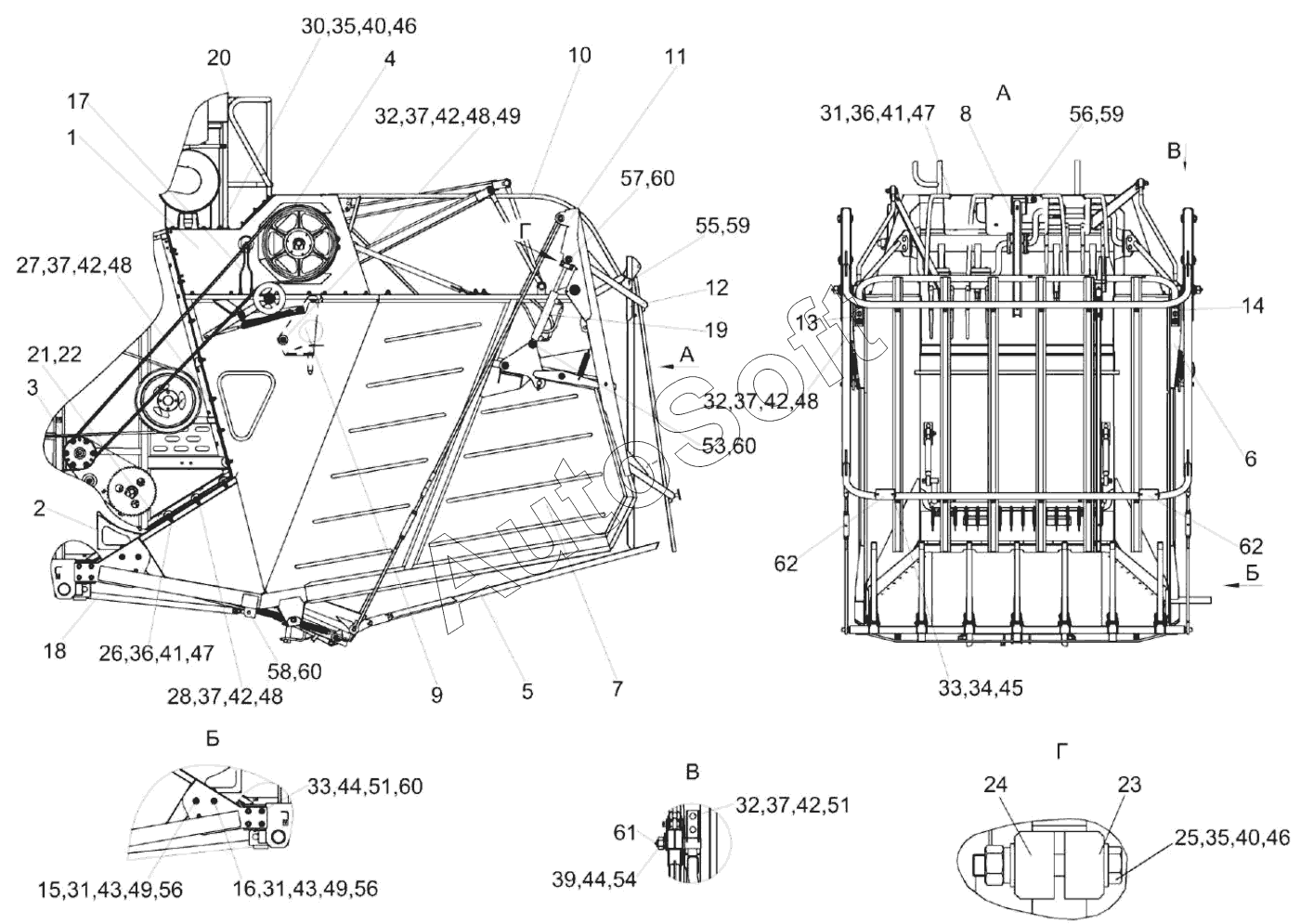

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (ПАЛЕССЕ GS812) (2021). Установка копнителя КЗК-8К-2-0400000
47
47
32
32
32
33
33
34
35
35
36
36
37
37
37
37
37
38
39
40
40
41
41
42
42
42
42
42
43
43
44
44
45
46
46
31
31
31
48
48
48
48
49
49
49
50
51
51
52
53
54
55
56
56
56
57
58
59
59
60
60
60
60
61
62
62
16
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
КЗК-8К-2-0400000
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8К-2-0400000 | К***0 | Установка копнителя | |
| 1 | К***0 | Установка соломонабивателя | |
| 2 | К***0 | Установка половонабивателя | |
| 3 | К***0 | Установка привода половонабивателя | |
| 4 | К***0 | Установка привода соломонабивателя | |
| 5 | К***0 | Установка днища копнителя | |
| 6 | К***А | Боковина правая | |
| 7 | К***А | Боковина левая | |
| 8 | К***0 | Датчик заполнения | |
| 9 | К***0 | Отсекатель | |
| 10 | К***0 | Ограждение | |
| 11 | К***0 | Клапан | |
| 12 | К***0 | Датчик выгрузки | |
| 13 | К***0 | Опора | |
| 14 | К***1 | Опора | |
| 15 | К***0 | Опора | |
| 16 | К***1 | Опора | |
| 17 | К***0 | Установка гидросистемы копнителя | |
| 18 | К***4 | Тяга | |
| 19 | К***0 | Гидроцилиндр заслонки копнителя | |
| 20 | К***0 | Поручень | |
| 21 | К***2 | Пластина | |
| 22 | К***1 | Пластина | |
| 23 | К***5 | Ограничитель | |
| 24 | К***1 | Ограничитель | |
| 25 | Б***6 | Болт | |
| 26 | Б***6 | Болт | |
| 27 | Б***6 | Болт | |
| 28 | Б***6 | Болт | |
| 29 | Б***6 | Болт | |
| 30 | Б***2 | Болт | |
| 31 | Б***2 | Болт | |
| 32 | Б***2 | Болт | |
| 33 | В***3 | Винт | |
| 34 | Г***5 | Гайка М6-6G-5915 | |
| 35 | Г***5 | Гайка М8-6G-5915 | |
| 36 | Г***5 | Гайка М10-6G-5915 | |
| 37 | Г***5 | Гайка М12-6G-5915 | |
| 38 | Г***5 | Гайка М16-6G-5915 | |
| 39 | Г***5 | Гайка М30х2-6G-5915 | |
| 40 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 41 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 42 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 43 | Ш***2 | Шайба 16Т 65Г-6402 | |
| 44 | Ш***2 | Шайба | |
| 45 | Ш***8 | Шайба | |
| 46 | Ш***8 | Шайба | |
| 47 | Ш***8 | Шайба | |
| 48 | Ш***8 | Шайба | |
| 49 | Ш***8 | Шайба | |
| 50 | Ш***1 | Шайба | |
| 51 | Ш***1 | Шайба C.12.01-11371 | |
| 52 | Ш***1 | Шайба | |
| 53 | Ш***1 | Шайба | |
| 54 | Ш***1 | Шайба | |
| 55 | О***0 | Ось | |
| 56 | О***9 | Ось | |
| 57 | О***0 | Ось | |
| 58 | О***0 | Ось | |
| 59 | Ш***7 | Шплинт 4х22-397 | |
| 60 | Ш***7 | Шплинт 5х36-397 | |
| 61 | М***3 | Масленка 1.2.Ц6-19853 | |
| 62 | 3***1 | Световозвращатель |
