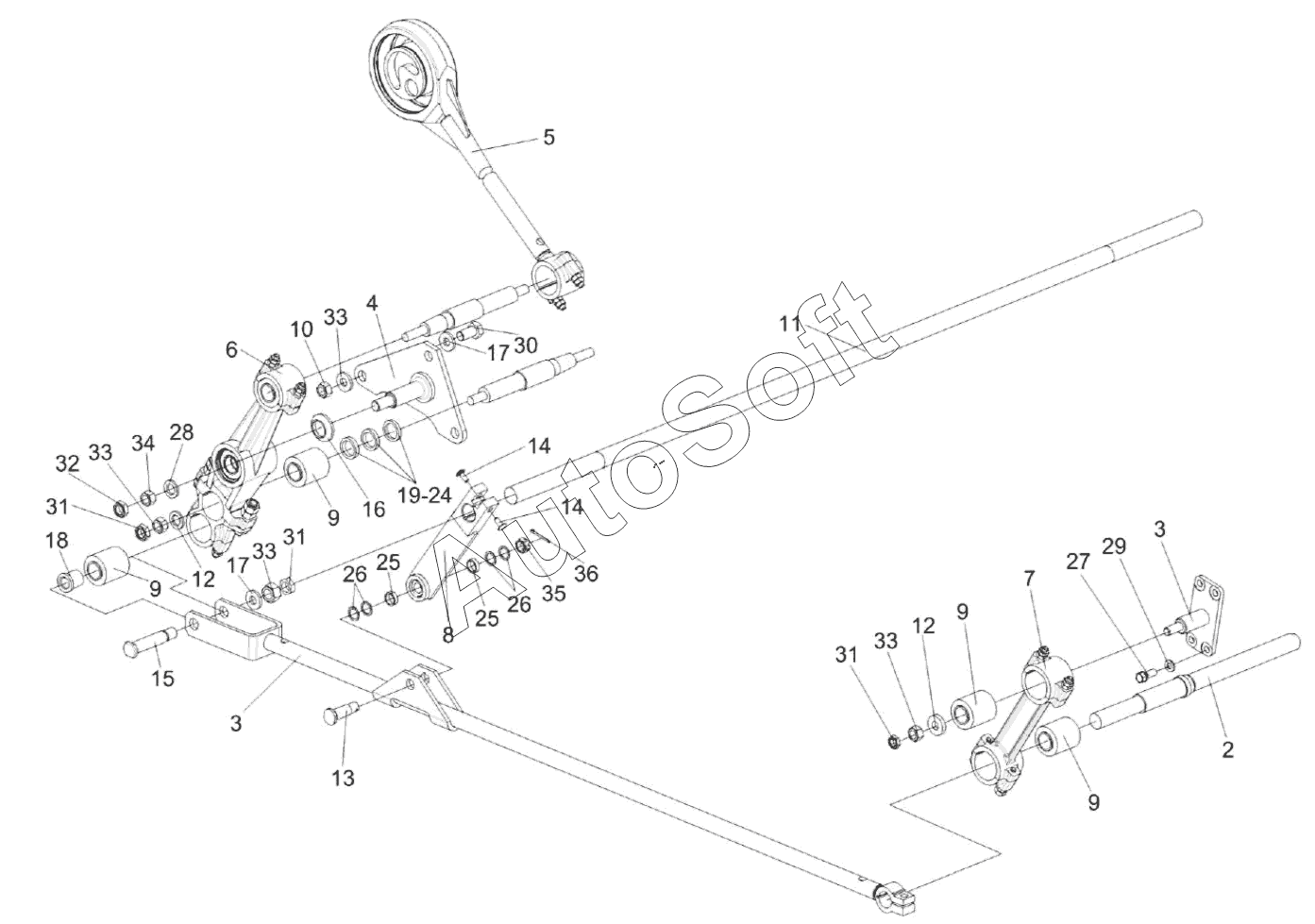

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (ПАЛЕССЕ GS812) (2021). Установка привода доски стрясной КЗК 0280000А (вид справа)
27
18
19
20
21
22
23
24
25
25
26
26
17
17
28
29
30
31
31
31
32
33
33
33
33
34
35
36
8
1
2
3
3
4
5
6
7
9
9
9
9
10
11
12
12
13
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК 0202040Б-01 | К***1 | Тяга | |
| КЗК 0202230 | К***0 | Труба | |
| КЗК-8К-0202000-01 | К***1 | Очистка | |
| 1 | К***Б | Тяга | |
| 2 | К***0 | Труба | |
| 3 | К***0 | Ось | |
| 4 | К***1 | Кронштейн | |
| 5 | К***Е | Шатун | |
| 6 | К***Г | Рычаг | |
| 7 | К***2 | Рычаг | |
| 8 | К***В | Тяга | |
| 9 | К***0 | Сайлентблок | |
| 10 | К***А | Шайба | |
| 11 | К***7 | Труба | |
| 12 | К***4 | Шайба | |
| 13 | К***Б | Ось | |
| 14 | К***Б | Болт | |
| 15 | К***Б | Палец | |
| 16 | К***Б | Втулка | |
| 17 | К***А | Шайба | |
| 18 | К***7 | Втулка | |
| 19 | К***1 | Втулка | |
| 20 | К***1 | Втулка | |
| 21 | К***2 | Втулка | |
| 22 | К***3 | Втулка | |
| 23 | К***4 | Втулка | |
| 24 | К***5 | Втулка | |
| 25 | К***3 | Втулка | |
| 26 | К***А | Шайба | |
| 27 | К***1 | Болт | |
| 28 | К***3 | Шайба | |
| 29 | У***7 | Шайба | |
| 30 | Б***8 | Болт | |
| 31 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 32 | Г***6 | Гайка М20х1,5-6G-2526 | |
| 33 | Г***5 | Гайка | |
| 34 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 35 | Г***5 | Гайка | |
| 36 | Ш***7 | Шплинт 4х36-397 |
