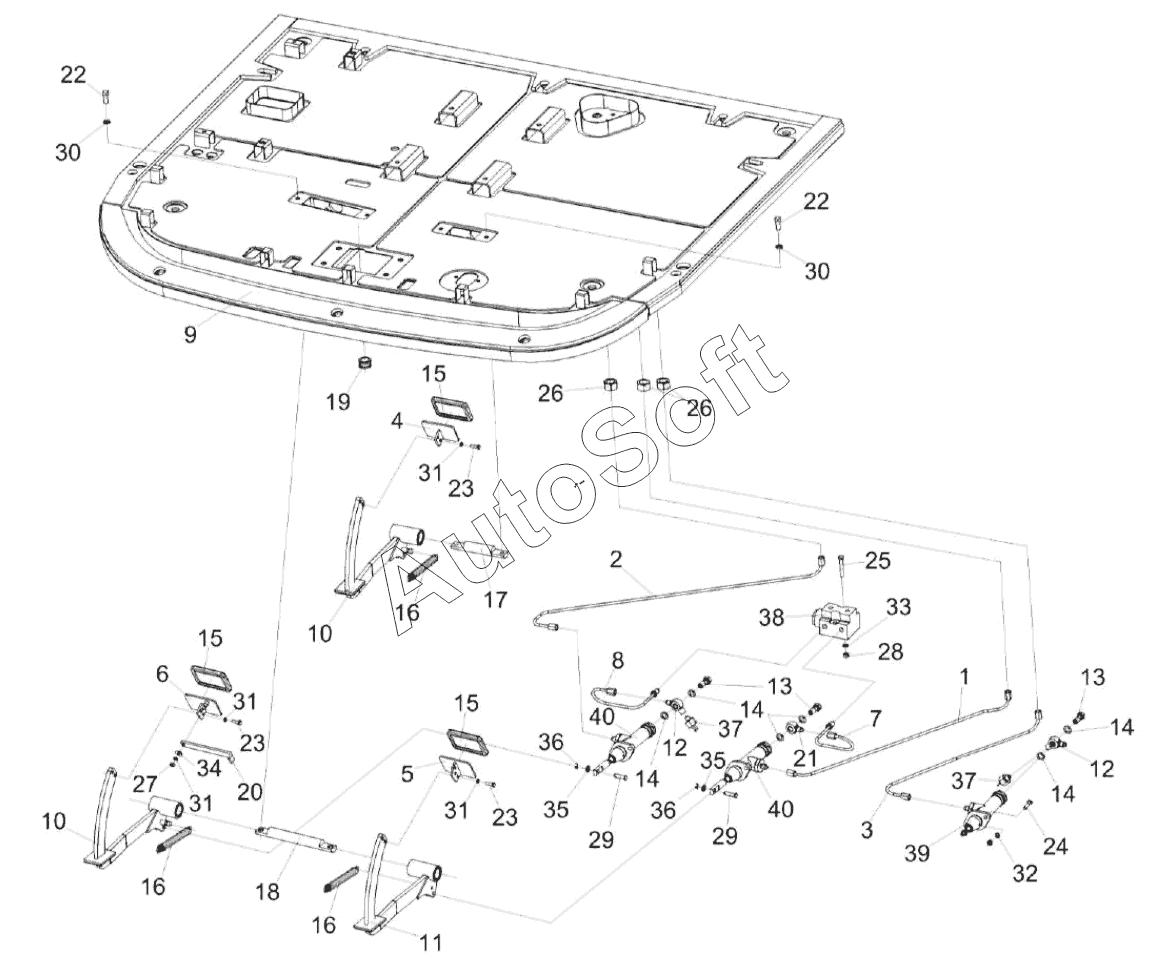

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (ПАЛЕССЕ GS812) (2021). Площадка управления КЗК-3219-0119000-01(лист 2)
31
31
31
31
21
22
22
23
23
23
24
25
26
26
27
28
29
29
30
30
20
32
33
34
35
35
36
36
37
37
38
39
40
40
10
10
1
2
3
4
5
6
7
8
9
11
12
12
13
13
14
14
14
14
15
15
15
16
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-3219-0119000-01 | К***1 | Площадка управления | |
| 1 | К***0 | Трубопровод | |
| 2 | К***0 | Трубопровод | |
| 3 | К***0 | Трубопровод | |
| 4 | К***0 | Педаль | |
| 5 | К***0 | Педаль | |
| 6 | К***0 | Педаль | |
| 7 | К***0 | Трубопровод | |
| 8 | К***0 | Трубопровод | |
| 9 | К***0 | Площадка | |
| 10 | К***0 | Рычаг | |
| 11 | К***1 | Рычаг | |
| 12 | У***1 | Угольник | |
| 13 | 5***3 | Болт | |
| 14 | 7***5 | Прокладка | |
| 15 | К***2 | Подушка | |
| 16 | К***9 | Пружина | |
| 17 | К***5 | Ось | |
| 18 | К***6 | Ось | |
| 19 | У***5 | Втулка | |
| 20 | У***3 | Пластина | |
| 21 | У***2 | Угольник | |
| 22 | Б***6 | Болт | |
| 23 | Б***8 | Болт | |
| 24 | Б***6 | Болт | |
| 25 | Б***6 | Болт | |
| 26 | Г***5 | Гайка М20-6G-5915 | |
| 27 | Г***5 | Гайка М6-6G-5915 | |
| 28 | Г***5 | Гайка М8-6G-5915 | |
| 29 | О***0 | Ось 6-8 b12x30 – 9650 | |
| 30 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 31 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 32 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 33 | Ш***2 | Шайба 8Т 65Г - 6402 | |
| 34 | Ш***8 | Шайба | |
| 35 | Ш***1 | Шайба | |
| 36 | Ш***7 | Шплинт | |
| 37 | В***Э | Выключатель света ''стоп'' гидравлический ВК12Б-Э | |
| 38 | 3***1 | Регулятор давления | |
| 39 | Т***0 | Цилиндр главный привода тормозов | |
| 40 | Т***2 | Цилиндр главный привода тормозов |
