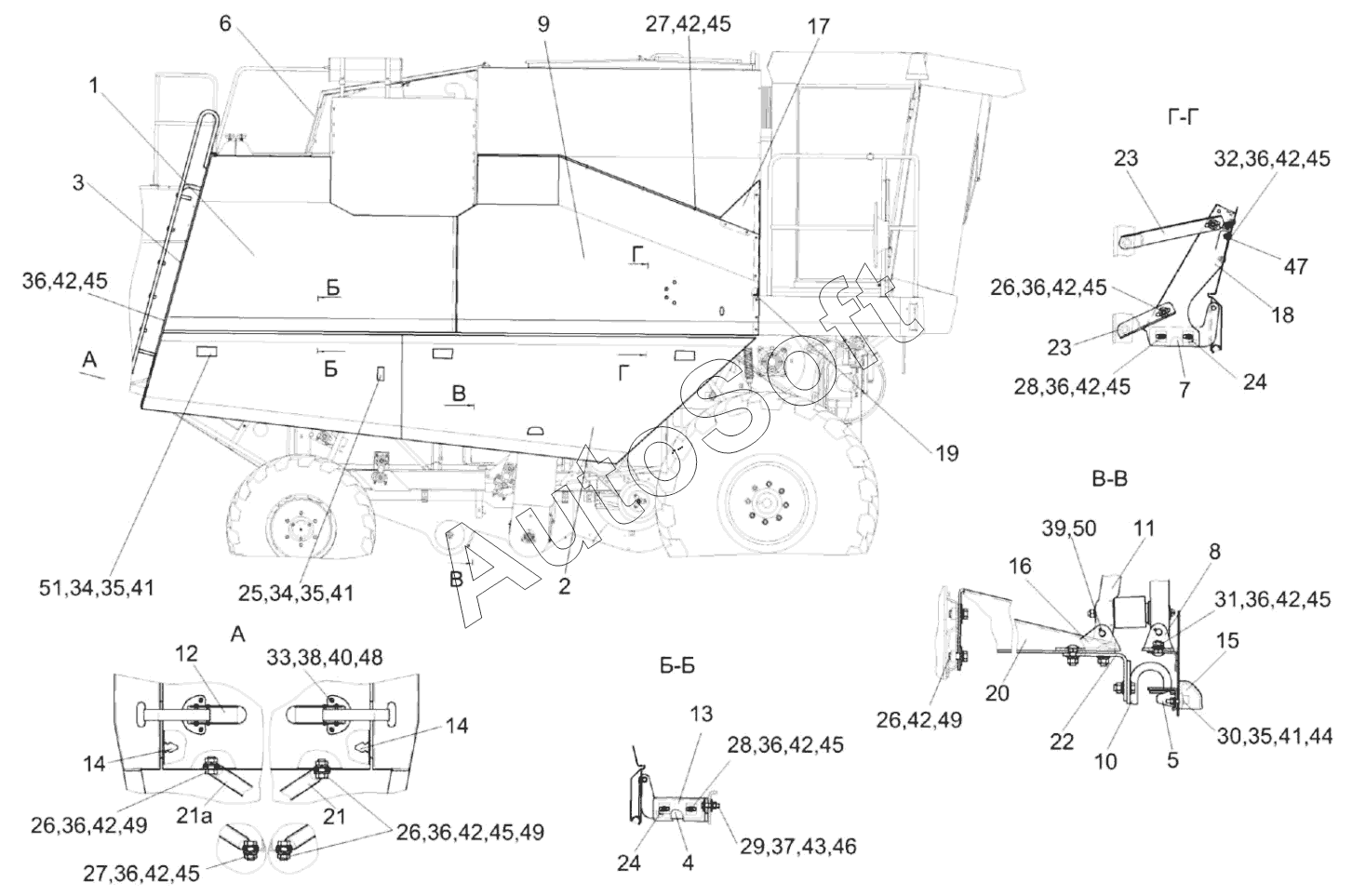

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (ПАЛЕССЕ GS812) (2021). Установка капотов и ограждений КЗК-8К-0128000-01 (лист 2)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
21а
22
23
23
24
24
25
26
26
26
26
27
27
28
28
29
30
31
32
33
34
34
35
35
35
36
36
36
36
36
36
36
36
36
37
38
39
40
41
41
41
42
42
42
42
42
42
42
42
42
42
42
43
44
45
45
45
45
45
45
45
45
45
46
47
48
49
49
49
50
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8К-0128000-01 | К***1 | Установка капотов и ограждений | |
| 1 | К***0 | Панель | |
| 10 | К***0 | Зацеп | |
| 11 | К***В | Механизм фиксации капота | |
| 12 | К***Б | Защелка | |
| 13 | К***1 | Кронштейн | |
| 14 | А***2 | Прокладка | |
| 15 | К***5 | Рукоятка | |
| 16 | К***5 | Кронштейн | |
| 17 | К***2 | Панель | |
| 18 | К***1 | Кронштейн | |
| 19 | К***6 | Уголок | |
| 2 | К***0 | Капот | |
| 20 | К***8 | Кронштейн | |
| 21 | К***8 | Раскос | |
| 21а | К***3 | Раскос | |
| 22 | К***1 | Кронштейн | |
| 23 | К***2 | Уголок | |
| 24 | К***6 | Пластина | |
| 25 | К***6 | Зажим | |
| 26 | Б***6 | Болт М8-6eх20-7796 | |
| 27 | Б***6 | Болт М8-6eх25-7796 | |
| 28 | Б***6 | Болт М8-6eх30-7796 | |
| 29 | Б***6 | Болт | |
| 3 | К***А | Панель | |
| 30 | Б***2 | Болт | |
| 31 | Б***2 | Болт | |
| 32 | Б***2 | Болт | |
| 33 | В***3 | Винт | |
| 34 | В***3 | Винт | |
| 35 | Г***5 | Гайка М6-6G-5915 | |
| 36 | Г***5 | Гайка М8-6G-5915 | |
| 37 | Г***5 | Гайка М10-6G-5915 | |
| 38 | Г***7 | Гайка М4-6G-5927 | |
| 39 | О***0 | Ось | |
| 4 | К***0 | Кронштейн | |
| 40 | Ш***2 | Шайба 4 65Г – 6402 | |
| 41 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 42 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 43 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 44 | Ш***8 | Шайба | |
| 45 | Ш***8 | Шайба | |
| 46 | Ш***8 | Шайба | |
| 47 | Ш***8 | Шайба | |
| 48 | Ш***1 | Шайба | |
| 49 | Ш***1 | Шайба | |
| 5 | К***| | Замок | |
| 50 | Ш***7 | Шплинт 2х18-397 | |
| 51 | 3***1 | Световозвращатель | |
| 51 | К***А | Световозвращатель | |
| 6 | К***0 | Опора левая | |
| 7 | К***0 | Кронштейн | |
| 8 | К***0 | Кронштейн | |
| 9 | К***0 | Капот |
