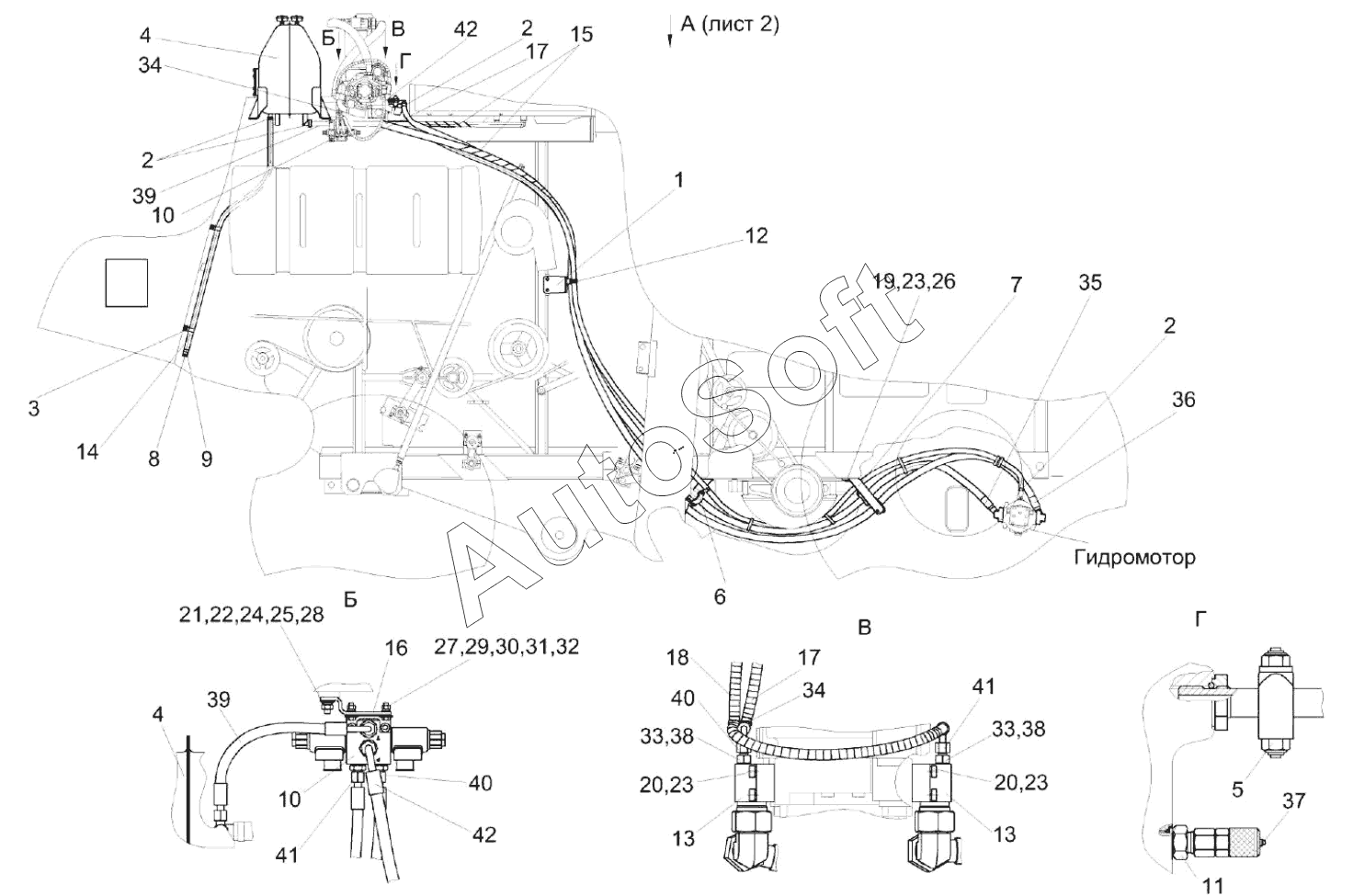

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (ПАЛЕССЕ GS812) (2021). Гидросистема привода ходовой части КЗК-8А-0601000-01 (лист 1)
32
22
23
23
23
24
25
26
27
28
29
30
31
21
33
33
34
34
35
36
37
38
38
39
39
40
40
41
41
42
42
11
1
2
2
2
3
4
4
5
6
7
8
9
10
10
КЗК-8А-0601000-01
КЗК-8А-0601000-01
КЗК-8А-0601000-01
12
13
13
14
15
16
17
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8А-0601000-01 | К***1 | Гидросистема привода ходовой части комбайна КЗС-8А | |
| 1 | К***0 | Кронштейн | |
| 2 | А***0 | Хомут | |
| 3 | К***5 | Хомут | |
| 4 | К***1 | Бак масляный | |
| 5 | К***0 | Тройник | |
| 6 | К***0 | Кронштейн | |
| 7 | К***0 | Кронштейн | |
| 8 | У***0 | Пробка | |
| 9 | У***0 | Хомут стяжной | |
| 10 | У***1 | Гидроблок доворота вала мотора ГСТ | |
| 11 | К***7 | Штуцер | |
| 12 | К***9 | Прижим | |
| 13 | К***1 | Фланец | |
| 14 | Р***8 | Рукав | |
| 15 | О***8 | Оплетка | |
| 16 | К***8 | Кронштейн | |
| 17 | О***8 | Оплетка | |
| 18 | О***3 | Оплетка | |
| 19 | Б***6 | Болт | |
| 20 | В***8 | Винт | |
| 21 | Г***5 | Гайка М8-6G-5915 | |
| 22 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 23 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 24 | Ш***1 | Шайба | |
| 25 | Ш***1 | Шайба C.10.01-11371 | |
| 26 | Ш***1 | Шайба C.12.01-11371 | |
| 27 | Б***8 | Болт М6-6eх20-7798 | |
| 28 | Б***2 | Болт | |
| 29 | Г***5 | Гайка М6-6G-5915 | |
| 30 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 31 | Ш***8 | Шайба | |
| 32 | Ш***1 | Шайба C.6.01-11371 | |
| 33 | К***3 | Кольцо | |
| 34 | 2***2 | Лента стяжная | |
| 35 | Р***° | Рукав высокого давления | |
| 36 | Р***° | Рукав высокого давления | |
| 37 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 38 | Д***1 | Дроссель с обратным клапаном | |
| 39 | Р***° | Рукав высокого давления | |
| 40 | Р***° | Рукав высокого давления | |
| 41 | Р***° | Рукав высокого давления | |
| 42 | Р***° | Рукав высокого давления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
