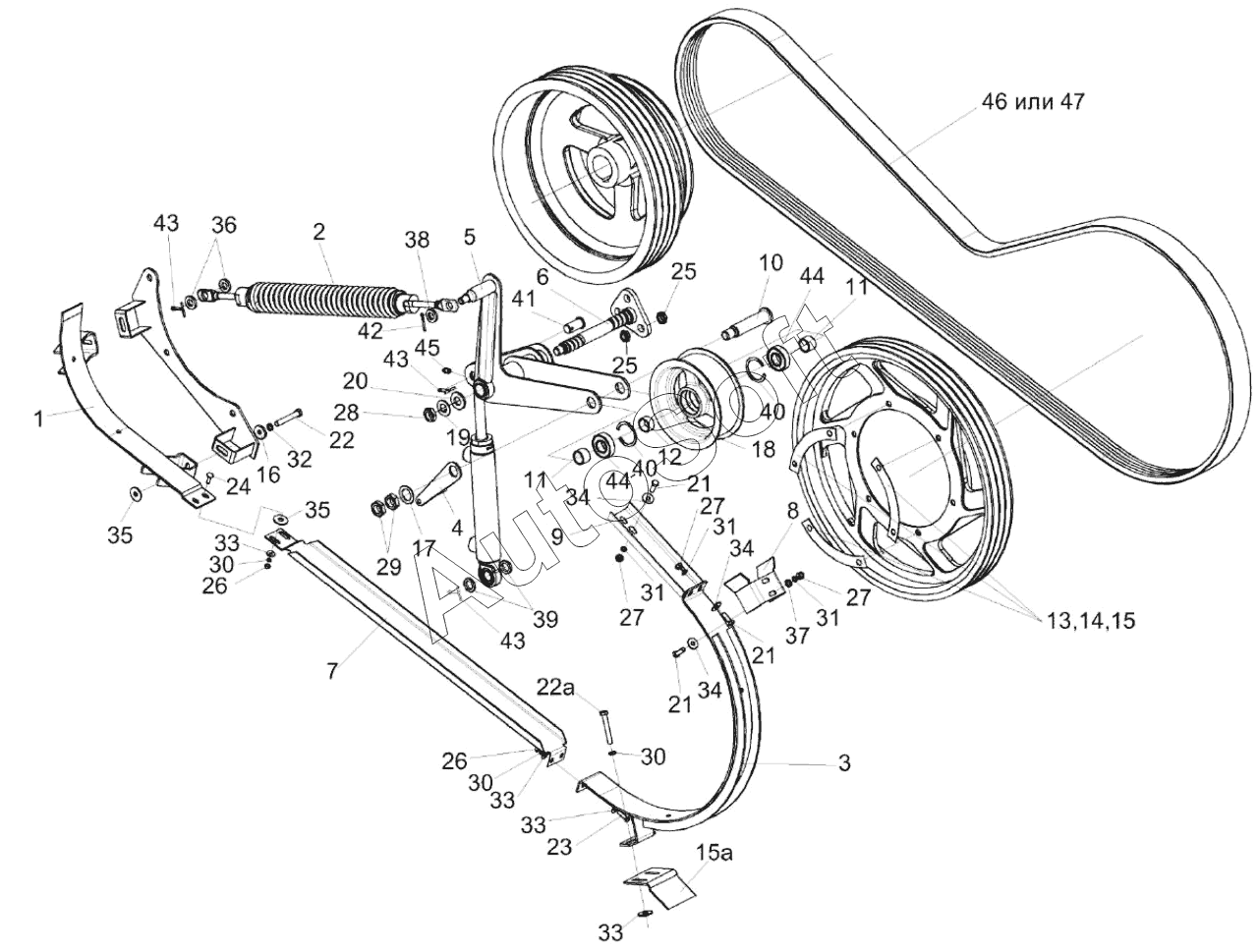

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (ПАЛЕССЕ GS812) (2021). Привод наклонной камеры КЗК 0125000
КЗК 0125000
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
15а
16
17
18
19
20
20
21
21
21
21
22
22а
23
24
25
25
25
26
26
27
27
27
28
29
30
30
30
31
31
31
31
32
15а
16
17
18
19
20
20
21
21
21
21
22
22а
23
24
25
25
25
26
26
27
27
27
28
29
30
30
30
31
31
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК 0125000 | К***0 | Привод наклонной камеры | |
| 1 | К***0 | Щиток | |
| 10 | К***1 | Ось | |
| 11 | К***3 | Втулка | |
| 12 | К***4 | Втулка | |
| 13 | К***6 | Прокладка | |
| 14 | К***1 | Прокладка | |
| 15 | К***2 | Прокладка | |
| 15а | К***5 | Кронштейн | |
| 15а | К***5 | Кронштейн | |
| 16 | К***7 | Шайба | |
| 16 | К***7 | Шайба | |
| 17 | К***8 | Шайба регулировочная | |
| 17 | К***8 | Шайба регулировочная | |
| 18 | К***2 | Ролик | |
| 18 | К***2 | Ролик | |
| 19 | П***4 | Шайба | |
| 19 | П***4 | Шайба | |
| 2 | К***0 | Пружина | |
| 20 | П***5 | Шайба | |
| 20 | П***5 | Шайба | |
| 21 | Б***6 | Болт М8-6ех25-7796 | |
| 21 | Б***6 | Болт М8-6ех25-7796 | |
| 22 | Б***6 | Болт | |
| 22 | Б***6 | Болт | |
| 22а | Б***8 | Болт М6-6ех12-7798 | |
| 22а | Б***8 | Болт М6-6ех12-7798 | |
| 23 | Б***8 | Болт М6-6ех25-7798 | |
| 23 | Б***8 | Болт М6-6ех25-7798 | |
| 24 | Б***2 | Болт | |
| 24 | Б***2 | Болт | |
| 25 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 25 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 26 | Г***5 | Гайка М6-6G-5915 | |
| 26 | Г***5 | Гайка М6-6G-5915 | |
| 27 | Г***5 | Гайка М8-6G-5915 | |
| 27 | Г***5 | Гайка М8-6G-5915 | |
| 28 | Г***6 | Гайка | |
| 28 | Г***6 | Гайка | |
| 29 | Г***6 | Гайка | |
| 29 | Г***6 | Гайка | |
| 3 | К***А | Щиток | |
| 30 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 30 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 31 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 31 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 32 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 32 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 4 | К***0 | Кронштейн | |
| 5 | К***А | Рычаг | |
| 6 | К***А | Опора | |
| 7 | К***7 | Щиток | |
| 8 | К***1 | Кронштейн | |
| 9 | К***2 | Щиток |
