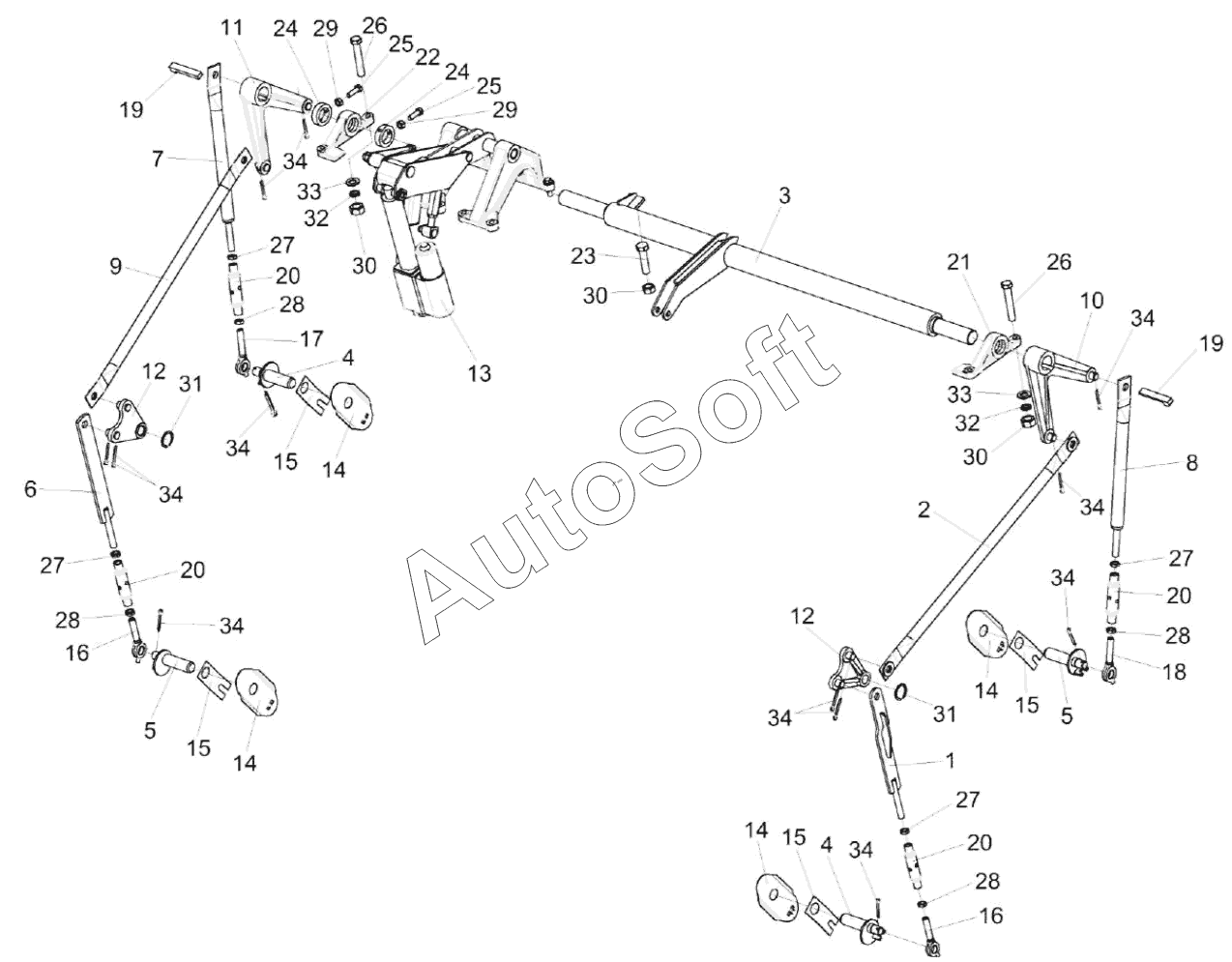

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (ПАЛЕССЕ GS812) (2021). Механизм подъема подбарабанья КЗК-8А-0115000
25
25
16
16
17
18
19
19
20
20
20
20
21
22
23
24
24
15
15
15
15
26
26
27
27
27
27
28
28
28
28
29
29
30
30
30
31
31
32
32
33
33
34
34
34
34
34
34
34
34
34
6
КЗК-8А-0115040
КЗК-8А-0115040
КЗК-8А-0115040
КЗК-8А-0115040
КЗК 0115040
КЗК 0115040
КЗК 0115040
КЗК 0115040
КЗК 0115060А-02
КЗК 0115060А-02
КЗК 0115060А-02
КЗК 0115060А-02
КЗК 0115060А-03
КЗК 0115060А-03
КЗК 0115060А-03
КЗК 0115060А-03
1
2
3
4
4
5
5
КЗК-8А-0115000
КЗК-8А-0115000
КЗК-8А-0115000
КЗК-8А-0115000
7
8
9
10
11
12
12
13
13
14
14
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК 0115040 | К***0 | Стяжка | |
| КЗК 0115060А-02 | К***2 | Стяжка | |
| КЗК 0115060А-03 | К***3 | Стяжка | |
| КЗК-8А-0115000 | К***0 | Mеxанизм подъема подбарабанья | |
| КЗК-8А-0115040 | К***0 | Стяжка | |
| 1 | К***0 | Тяга | |
| 2 | К***1 | Тяга | |
| 3 | К***0 | Вал торсионный | |
| 4 | К***0 | Фиксатор | |
| 5 | К***1 | Фиксатор | |
| 6 | К***0 | Тяга | |
| 7 | К***1 | Тяга | |
| 8 | К***А | Тяга | |
| 9 | К***2 | Тяга | |
| 10 | К***0 | Рычаг | |
| 11 | К***0 | Рычаг | |
| 12 | К***0 | Рычаг | |
| 13 | К***0 | Электромеханизм подбарабанья | |
| 13 | К***0 | Электромеханизм подбарабанья | |
| 14 | К***9 | Щиток | |
| 15 | К***1 | Прижим | |
| 16 | К***3 | Тяга | |
| 17 | К***1 | Тяга | |
| 18 | К***6 | Тяга | |
| 19 | К***5 | Шпонка | |
| 20 | К***2 | Втулка | |
| 21 | К***6 | Опора | |
| 22 | К***7 | Опора | |
| 23 | К***3 | Упор | |
| 24 | К***6 | Кольцо установочное | |
| 25 | Б***6 | Болт М8-6ех25-7796 | |
| 26 | Б***6 | Болт М12-6ех70-7796 | |
| 27 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 28 | Г***6 | Гайка | |
| 29 | Г***5 | Гайка М8-6G-5915 | |
| 30 | Г***5 | Гайка М12-6G-5915 | |
| 31 | К***0 | Кольцо В25-13940 | |
| 32 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 33 | Ш***1 | Шайба С.12.01-11371 | |
| 34 | Ш***7 | Шплинт 4х32-397 |
