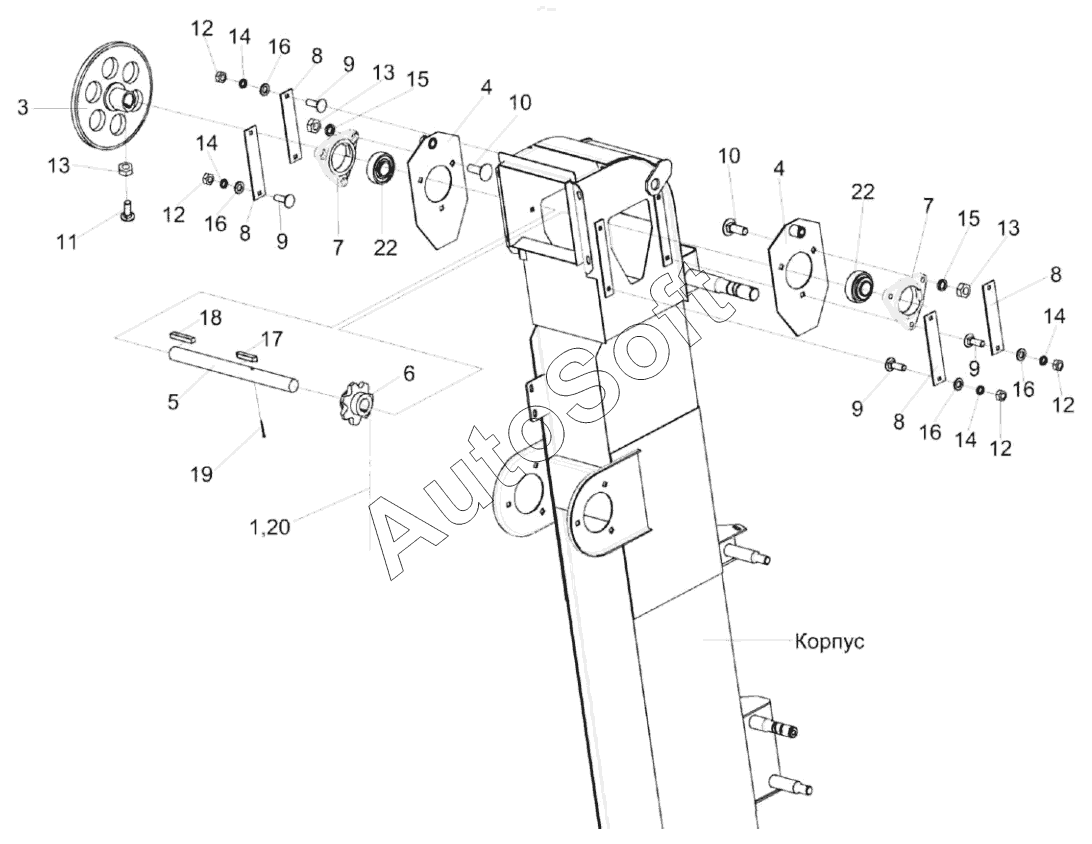

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (ПАЛЕССЕ GS812 PRO) (2022). Элеватор зерновой КЗК 0214000В-02 (лист 3)
1
3
4
4
5
6
7
7
8
8
8
8
9
9
9
9
10
10
11
12
12
12
12
13
13
13
14
14
14
14
15
15
16
16
16
16
17
18
19
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК 0214000В-02 | К***2 | Элеватор зерновой | |
| 1 | К***А | Цепь элеватора | |
| 2 | К***А | Цепь элеватора | |
| 3 | К***0 | Звездочка | |
| 4 | К***А | Ползун | |
| 5 | К***6 | Корпус подшипника | |
| 6 | К***А | Накладка | |
| 7 | К***1 | Вал | |
| 8 | К***1 | Звездочка | |
| 9 | Б***2 | Болт М8-6ех25-7802 | |
| 10 | Б***2 | Болт М10-6ех30-7802 | |
| 11 | В***5 | Винт | |
| 12 | Г***5 | Гайка М8-6G-5915 | |
| 13 | Г***5 | Гайка М10-6G-5915 | |
| 14 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 15 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 16 | Ш***1 | Шайба С.8.01-11371 | |
| 17 | Ш***0 | Шпонка 8х7х40-23360 | |
| 18 | Ш***0 | Шпонка | |
| 19 | Ш***7 | Шплинт | |
| 20 | С***6 | Звено | |
| 20 | С***0 | Звено | |
| 20 | С***0 | Звено | |
| 21 | 1***7 | Подшипник |
