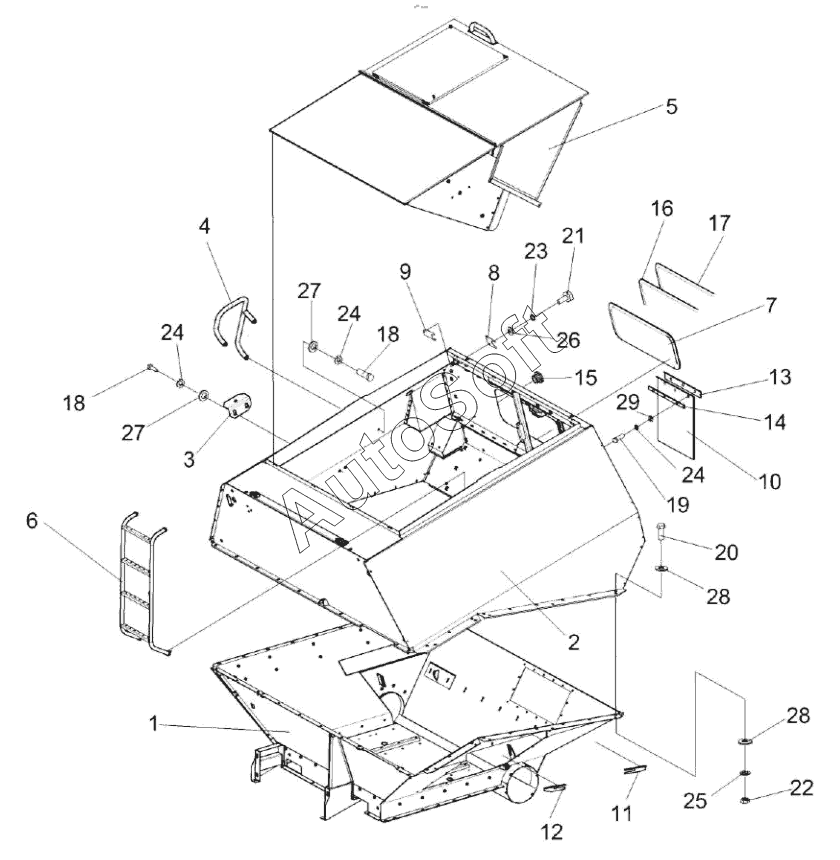

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (ПАЛЕССЕ GS812 PRO) (2022). Бункер КЗК-8М-0203000 (лист 3)
КЗК-8М-0203000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
24
24
25
26
27
27
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8М-0203000 | К***0 | Бункер | |
| 1 | К***0 | Основание | |
| 2 | К***0 | Проставка | |
| 3 | К***0 | Кронштейн | |
| 4 | К***0 | Поручень | |
| 5 | К***0 | Крыша бункера | |
| 6 | К***0 | Лестница | |
| 7 | К***2 | Стекло | |
| 8 | К***3 | Накладка | |
| 9 | К***4 | Накладка | |
| 10 | К***1 | Фартук | |
| 11 | К***3 | Кронштейн | |
| 12 | К***4 | Кронштейн | |
| 13 | К***5 | Кронштейн | |
| 14 | К***6 | Пластина | |
| 15 | К***2 | Заглушка транспортная | |
| 16 | К***6 | Уплотнитель | |
| 17 | К***Д | Замок уплотнителя | |
| 18 | Б***6 | Болт М8-6eх16-7796 | |
| 19 | Б***6 | Болт М8-6eх25-7796 | |
| 20 | Б***6 | Болт М10-6eх25-7796 | |
| 21 | Б***8 | Болт | |
| 22 | Г***5 | Гайка М10-6G-5915 | |
| 23 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 24 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 25 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 26 | Ш***8 | Шайба | |
| 27 | Ш***8 | Шайба | |
| 28 | Ш***8 | Шайба | |
| 29 | Ш***1 | Шайба С.8.01-11371 |
